工控人家園 綜合討論 大家討論下這個PLC電路

cheng2gang2

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 99 個
工控威望: 212 點
下載積分: 377 分
在線時間: 36(小時)
注冊時間: 2007-12-23
最后登錄: 2023-09-17
查看cheng2gang2的主題 / 回貼

樓主發表于: 2008-01-12 01:03

只看樓主 | 小中大

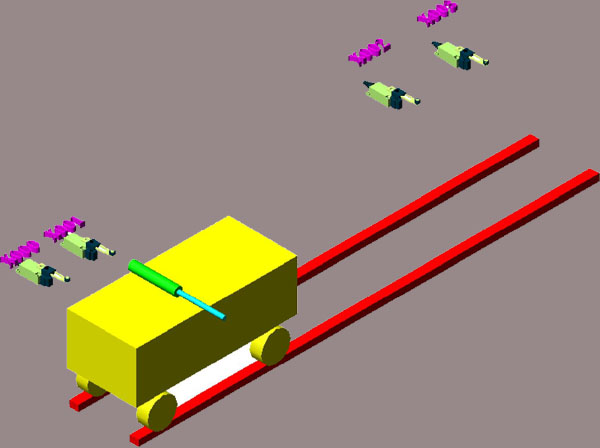

描述：簡況
圖片：

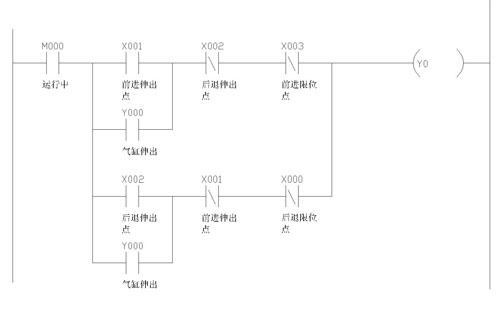

描述：電路
圖片：

這個是在調試中有問題的電路，也是很多人沒注意的電路，如果是繼電器這個電路是沒問題的，工藝是小車在左右跑動中（X0--X3），在X2--X3中伸出汽缸，PLC是三菱FX1S的，小車速度較快，小車左右程序很簡單就不寫了（當然運行中是減速和緩沖的）。為了明了就把接近開關畫成行程開關了。找到原因了以后就會注意了。

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161568 分
在線時間: 3239(小時)
注冊時間: 2007-11-21
最后登錄: 2025-07-26
查看sjm213的主題 / 回貼

1樓發表于: 2008-01-12 08:56

只看該作者 | 小中大

這段程序的流程是這樣的：

上電后小車在X0（假設），則氣缸未伸出；
向右跑到X1時，氣缸伸出；
再向右到X2后，氣缸依然伸出；
再跑到X3這個點后，氣缸才退回；
然后從X3向左跑到X2時，氣缸伸出；
一直向左直到X0點，才能退回。

以此往復運動。

lilindong

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 184 個
工控威望: 319 點
下載積分: 1086 分
在線時間: 46(小時)
注冊時間: 2008-01-10
最后登錄: 2025-07-02
查看lilindong的主題 / 回貼

2樓發表于: 2008-01-12 08:59

只看該作者 | 小中大

2樓的說的非常好

zhy977

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhy977的主題 / 回貼

3樓發表于: 2008-07-28 21:19

只看該作者 | 小中大

你那個圖太簡單了
