ldbboy
級別: 工控俠客
精華主題: 0
發帖數量: 520 個
工控威望: 3061 點
下載積分: 1172 分
在線時間: 531(小時)
注冊時間: 2009-04-22
最后登錄: 2025-03-04
查看ldbboy的 主題 / 回貼
樓主  發表于: 2010-06-16 14:37
圖片：
LED為6寸,現用PLC直接驅動七段LED!
但是!不怎么亮!
為呢使它能足夠亮!打算加一段驅動電路!但不知道怎么做!怎么樣用PLC驅動它!
希望有經驗的朋友!告訴我一下!
非常感謝!
ldbboy
級別: 工控俠客
精華主題: 0
發帖數量: 520 個
工控威望: 3061 點
下載積分: 1172 分
在線時間: 531(小時)
注冊時間: 2009-04-22
最后登錄: 2025-03-04
查看ldbboy的 主題 / 回貼
1樓  發表于: 2010-06-16 14:40
圖片：

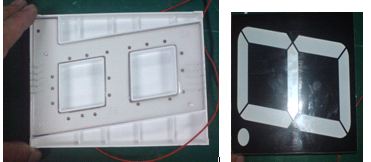

七段LED圖片如下:
ldbboy
級別: 工控俠客
精華主題: 0
發帖數量: 520 個
工控威望: 3061 點
下載積分: 1172 分
在線時間: 531(小時)
注冊時間: 2009-04-22
最后登錄: 2025-03-04
查看ldbboy的 主題 / 回貼
2樓  發表于: 2010-06-16 14:44
圖片：
LED為共陽!
ldbboy
級別: 工控俠客
精華主題: 0
發帖數量: 520 個
工控威望: 3061 點
下載積分: 1172 分
在線時間: 531(小時)
注冊時間: 2009-04-22
最后登錄: 2025-03-04
查看ldbboy的 主題 / 回貼
3樓  發表于: 2010-06-16 14:45

萬分感謝!
wsir123
日子在忙碌中才會顯得充實，我喜歡這樣的生活。
級別: 論壇版主

精華主題: 4 篇
發帖數量: 1504 個
工控威望: 5491 點
下載積分: 24427 分
在線時間: 818(小時)
注冊時間: 2007-01-22
最后登錄: 2025-07-11
查看wsir123的 主題 / 回貼
4樓  發表于: 2010-06-16 16:02
引用
引用樓主ldbboy于2010-06-16 14:37發表的 高手幫幫忙!關于LED七段譯碼管用PLC驅動的問題! :
LED為6寸,現用PLC直接驅動七段LED!
但是!不怎么亮!
為呢使它能足夠亮!打算加一段驅動電路!但不知道怎么做!怎么樣用PLC驅動它!
希望有經驗的朋友!告訴我一下!
非常感謝!
.......

直接用指令 SEGD, 串接合適的阻值和功率的電阻就可以了， 前提是要占用7個輸出點， 可以顯示 0-F。
這個可以做簡易報警代碼，用這個理論上可以做很多報警代碼了。間隔為3秒閃爍，故障代碼顯示為逐位0.5秒顯示
保持每天一點小進步足矣。。。
潛夢
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看潛夢的 主題 / 回貼
5樓  發表于: 2010-06-16 16:08

ldbboy
級別: 工控俠客
精華主題: 0
發帖數量: 520 個
工控威望: 3061 點
下載積分: 1172 分
在線時間: 531(小時)
注冊時間: 2009-04-22
最后登錄: 2025-03-04
查看ldbboy的 主題 / 回貼
6樓  發表于: 2010-06-16 18:04

非常感謝!
wsir123 你好!我想問你一下!七段顯示管直接用PLC加串接電阻驅動可以嗎!
怎么我做出來只有一點點亮!
看上去好暗! 我用的是24V接1K的電阻!
我想問的是:是不是七段顯示管要用功率之類的東西放大一下才足夠亮啊!
謝謝!!!!
ldbboy
級別: 工控俠客
精華主題: 0
發帖數量: 520 個
工控威望: 3061 點
下載積分: 1172 分
在線時間: 531(小時)
注冊時間: 2009-04-22
最后登錄: 2025-03-04
查看ldbboy的 主題 / 回貼
7樓  發表于: 2010-06-16 18:05

請知道的師傅教一下!
wsir123
日子在忙碌中才會顯得充實，我喜歡這樣的生活。
級別: 論壇版主

精華主題: 4 篇
發帖數量: 1504 個
工控威望: 5491 點
下載積分: 24427 分
在線時間: 818(小時)
注冊時間: 2007-01-22
最后登錄: 2025-07-11
查看wsir123的 主題 / 回貼
8樓  發表于: 2010-06-16 18:11
可以每個段串接，也可以在公共端串接，一般是每個段10ma左右，你自己用個固定的加可調的電阻看著亮度調節試試吧。幾年前做過簡易報警代碼，具體的都忘了。你的這個這么大的，用24vdc，不用另加其他驅動的了。
保持每天一點小進步足矣。。。
libo
一滴汗水,一份收獲
級別: 家園常客
精華主題: 0
發帖數量: 627 個
工控威望: 899 點
下載積分: 11213 分
在線時間: 565(小時)
注冊時間: 2007-04-23
最后登錄: 2025-08-14
查看libo的 主題 / 回貼
9樓  發表于: 2010-06-16 18:12
你串小一點電阻試一下，
ldbboy
級別: 工控俠客
精華主題: 0
發帖數量: 520 個
工控威望: 3061 點
下載積分: 1172 分
在線時間: 531(小時)
注冊時間: 2009-04-22
最后登錄: 2025-03-04
查看ldbboy的 主題 / 回貼
10樓  發表于: 2010-06-16 18:54

wsir123 非常感謝你!
libo 非常感謝你!!
!我也不知道行不行!我的那個大是因為要掛在拉上!給大家看的!怕看不清楚!
taipi-k
級別: 略有小成
精華主題: 0
發帖數量: 1014 個
工控威望: 460 點
下載積分: 1731 分
在線時間: 70(小時)
注冊時間: 2007-09-08
最后登錄: 2024-01-05
查看taipi-k的 主題 / 回貼
11樓  發表于: 2010-06-16 21:16
根據數碼管電壓要求，不串電阻看一下。
