樓主  發表于: 2021-08-09 10:30
描述:三菱伺服放大器參數
圖片:
描述:QD75參數
圖片:
假設結構,要求每個脈沖對應10μm進給量。已知滾珠絲桿螺導程:Pb=10mm,減速比:n=1/2,伺服電機編碼器分辨率:Pt =262144(三菱MR-J3型),求得電子齒輪比為CMX=65536,CDV=500。
問題1:QD75基本參數Pr2,與Pr3應該怎么填入?
問題2:如果設置了伺服放大器PA5的參數后,是否還需要設置QD75Pr2的參數與Pr3的參數?設置PA5的參數設置后是否電子齒輪功能就失效了?
printf
級別: 探索解密
精華主題: 0
發帖數量: 53 個
工控威望: 112 點
下載積分: 686 分
在線時間: 83(小時)
注冊時間: 2018-04-20
最后登錄: 2025-03-25
查看printf的 主題 / 回貼
1樓  發表于: 2021-08-10 10:13
伺服驅動的參數和QD75的參數都要設置的
printf
級別: 探索解密
精華主題: 0
發帖數量: 53 個
工控威望: 112 點
下載積分: 686 分
在線時間: 83(小時)
注冊時間: 2018-04-20
最后登錄: 2025-03-25
查看printf的 主題 / 回貼
2樓  發表于: 2021-08-10 10:16
QD75:PR2設500,PR3設5000μm
伺服:PA05設置500
木方子圓
級別: 正式會員
精華主題: 0
發帖數量: 7 個
工控威望: 70 點
下載積分: 495 分
在線時間: 5(小時)
注冊時間: 2021-06-12
最后登錄: 2023-08-01
查看木方子圓的 主題 / 回貼
3樓  發表于: 2021-08-18 15:07

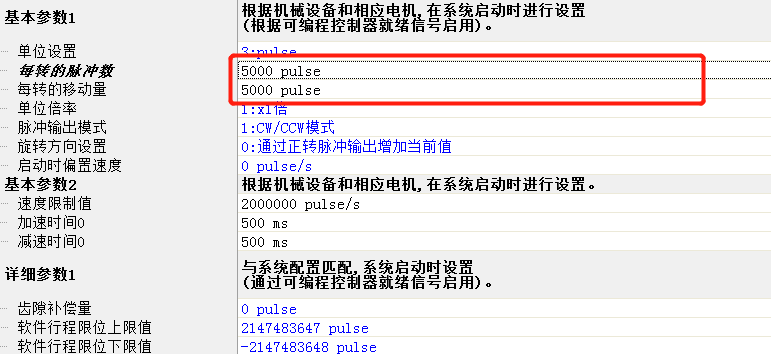

圖片:
設置每轉脈沖數和沒轉移動量就可以了,沒那么復雜
油膩工控大叔
油膩工控大叔
級別: 略有小成
精華主題: 0
發帖數量: 40 個
工控威望: 401 點
下載積分: 985 分
在線時間: 695(小時)
注冊時間: 2018-08-29
最后登錄: 2025-05-02
查看油膩工控大叔的 主題 / 回貼
4樓  發表于: 2021-08-18 15:52
  大佬,電子齒輪比為啥這個數 ?
樓主留言:
沒有繼續約分,再約分就是CMX=16384,CDV=125。你覺得是不是這樣子?請指點一下?
xuweid123
級別: 探索解密
精華主題: 0
發帖數量: 19 個
工控威望: 139 點
下載積分: 639 分
在線時間: 33(小時)
注冊時間: 2017-02-08
最后登錄: 2025-04-10
查看xuweid123的 主題 / 回貼
5樓  發表于: 2021-08-24 10:30
每轉脈沖數看電機編碼器,一個型號的應該都一樣。但應該不是5000
另外每轉移動量是要計算的,這個值可以找機構設計的要。
aaaa華華
級別: 探索解密
精華主題: 0
發帖數量: 119 個
工控威望: 151 點
下載積分: 5393 分
在線時間: 14(小時)
注冊時間: 2021-05-23
最后登錄: 2023-12-18
查看aaaa華華的 主題 / 回貼
6樓  發表于: 2021-08-24 13:00
一起學習一下,我也不懂
打個醬油,懂的不多
水平有限,能幫則幫
互相幫助,共同進步
