樓主發表于: 2019-07-13 09:25

只看樓主 | 小中大

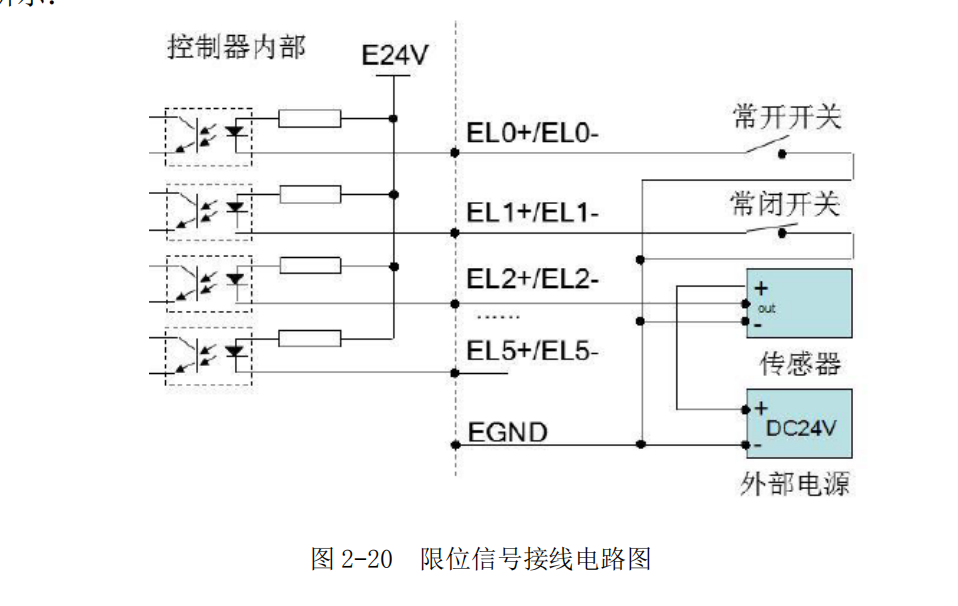

圖片：

請問控制器的限位信號EL0是接到傳感器的哪根線上，
傳感器好像有二種，一種是二根線的，另一種是三根線的，這個圖像好像有點怪畫得

error_right

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 20 個
工控威望: 141 點
下載積分: 752 分
在線時間: 40(小時)
注冊時間: 2013-01-03
最后登錄: 2025-07-14
查看error_right的主題 / 回貼

1樓發表于: 2019-07-13 09:32

只看該作者 | 小中大

從圖上看，EL0與傳感器無關，它只受常開開關控制。

jinle520

QQ:229441204

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 509 個
工控威望: 694 點
下載積分: 2518 分
在線時間: 482(小時)
注冊時間: 2013-05-31
最后登錄: 2025-07-18
查看jinle520的主題 / 回貼

2樓發表于: 2019-07-13 09:36

只看該作者 | 小中大

這圖沒錯，非常的標準。

傳感器常用是有2種，一種二條線，一種三條線。

二條線--棕色線接輸入，藍色線接0V；
三條線--棕色線接+24V，黑色線接輸入，藍色線接0V。

在電控行業里，這都是標準線顏色，標準的接法。

本帖最近評分記錄：

下載積分:+1(住歸為) 熱心助人！

langui

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1602 個
工控威望: 1824 點
下載積分: 6385 分
在線時間: 701(小時)
注冊時間: 2014-06-16
最后登錄: 2025-07-18
查看langui的主題 / 回貼

3樓發表于: 2019-07-13 09:45

只看該作者 | 小中大

照2樓接就沒錯，還有一種是4線的，黑白線分別是常開和常閉。

本帖最近評分記錄：

下載積分:+1(住歸為) 熱心助人！

sarazyn

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 145 個
工控威望: 397 點
下載積分: 5319 分
在線時間: 50(小時)
注冊時間: 2019-04-03
最后登錄: 2023-03-11
查看sarazyn的主題 / 回貼

4樓發表于: 2019-07-13 10:14

只看該作者 | 小中大

接out，但是要注意控制器接收的是負電源，所以要選用NPN型的傳感器，如果不確定，就把傳感器接上電觸發后用萬用表量輸出的電壓。
傳感器接線就是棕正藍負黑輸出。量那根黑線就行。

wsad2000

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 36 個
工控威望: 89 點
下載積分: 820 分
在線時間: 10(小時)
注冊時間: 2018-11-21
最后登錄: 2020-05-25
查看wsad2000的主題 / 回貼

5樓發表于: 2019-07-21 09:11

只看該作者 | 小中大

接傳感器常開就是了。

linf林峰

工欲善其事，必先利其器。

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 96 個
工控威望: 3275 點
下載積分: 3309 分
在線時間: 187(小時)
注冊時間: 2011-04-11
最后登錄: 2023-11-27
查看linf林峰的主題 / 回貼

6樓發表于: 2019-07-23 10:30

只看該作者 | 小中大

選型npn輸出傳感器，不管它幾根線的，輸出點接EL2。
