樓主  發表于: 2016-11-11 10:06
有一個光電記X0,一個工位檢測(接近開關)記X1,     8個電磁閥記Y0--Y7
初始狀態Y0-Y7全部動作
當工位X1轉過一個工位后,如果測瓶光電沒有檢測到X0信號,則Y0不動,Y1-Y7動作
當工位X1又轉一個工位后,如果測瓶光電繼續沒有檢測到信號,則Y0 Y1不動,Y2-Y7動作
當工位X1又轉一個工位后,如果測瓶光電此時檢測到信號,則Y0動,Y1`Y2不動作,Y3-Y7動作
當工位X1又轉一個工位后,此時測瓶光電再一次沒有信號,則Y0,Y2`Y3不動,Y1 Y4Y5Y6Y7動作
如此循環
看到的一個新機器,怎么想都不會,求大神幫忙看一看,到底能不能做
zsh340
zsh340
級別: 論壇先鋒
精華主題: 0
發帖數量: 1045 個
工控威望: 1208 點
下載積分: 18475 分
在線時間: 288(小時)
注冊時間: 2009-05-29
最后登錄: 2025-06-10
查看zsh340的 主題 / 回貼
1樓  發表于: 2016-11-11 11:00
有一個光電記X0,一個工位檢測(接近開關)記X1,     8個電磁閥記Y0--Y7
初始狀態Y0-Y7全部動作
當工位X1轉過一個工位后,如果測瓶光電沒有檢測到X0信號,則Y0不動,Y1-Y7動作   (如果X0檢測有信號怎樣?)
當工位X1又轉一個工位后,如果測瓶光電繼續沒有檢測到信號,則Y0 Y1不動,Y2-Y7動作 (如果X0檢測有信號怎樣?)
當工位X1又轉一個工位后,如果測瓶光電此時檢測到信號,則Y0動,Y1`Y2不動作,Y3-Y7動作 (如果X0檢測沒有信號怎樣?)
當工位X1又轉一個工位后,此時測瓶光電再一次沒有信號,則Y0,Y2`Y3不動,Y1 Y4Y5Y6Y7動作 (如果X0檢測有信號怎樣?)
如此循環


動作不說清楚,程序會進入一個死程序,
用SFC功能,根據條件跳向指定程序執行各自功能
相互交流。。。。相互學習。。。。使技術更上一層樓。。。。
zsh340
zsh340
級別: 論壇先鋒
精華主題: 0
發帖數量: 1045 個
工控威望: 1208 點
下載積分: 18475 分
在線時間: 288(小時)
注冊時間: 2009-05-29
最后登錄: 2025-06-10
查看zsh340的 主題 / 回貼
2樓  發表于: 2016-11-11 11:02
還可以有自動循環(正常運行方式),步進和手動(調校設備方式)三種工作方式。
相互交流。。。。相互學習。。。。使技術更上一層樓。。。。
jicjic111
進步
級別: 略有小成
精華主題: 0
發帖數量: 220 個
工控威望: 377 點
下載積分: 911 分
在線時間: 377(小時)
注冊時間: 2013-05-30
最后登錄: 2025-05-23
查看jicjic111的 主題 / 回貼
3樓  發表于: 2016-11-11 11:10

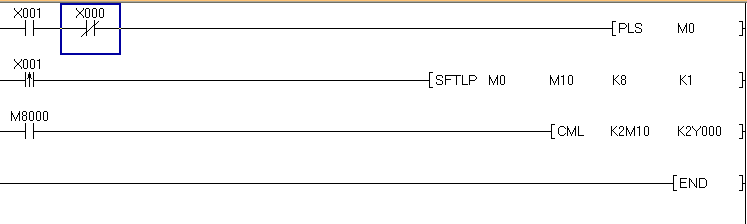

圖片:
看看
樓主留言:
非常感謝你,還有就是如果要延時兩個工位,這個要怎么辦
[ 此帖被jicjic111在2016-11-11 12:09重新編輯 ]
zsh340
zsh340
級別: 論壇先鋒
精華主題: 0
發帖數量: 1045 個
工控威望: 1208 點
下載積分: 18475 分
在線時間: 288(小時)
注冊時間: 2009-05-29
最后登錄: 2025-06-10
查看zsh340的 主題 / 回貼
4樓  發表于: 2016-11-11 11:36
我說一下樓主的動作思路看對不對?
以SFC為例:
 S0;工位轉盤+計數器
。樱保:C0=1時,X0=OFF時,Y1~Y7ON;
。樱保;C0=1時,X0=ON時跳至S0因為我不清楚這部份動要求;

。樱保:C0=2時,X0=OFF時,Y2~Y7ON;
。樱保;C0=2時,X0=ON時跳轉至S0

。樱保;C0=3時;X0=ON時,Y0。伲硚Y7ON;
。樱保;C0=3時;X0=OFF時跳轉至S0;

 S16;C0=4時;X0=OFF時,Y1 Y4~Y7ON;C0復位
。樱保;C0=4時;X0=ON時跳轉S0,同時C0復位。
。茫皬位后再次循環以上動作,可自動,步進,手動
C=1時,表示工位轉每1次,C0=2時表示工位轉第2次,C0=3時表示工位轉第3次,C0=4時表示工位轉第4次;

以上只我的一點思路,就像是建房子的框架,具體裝修樓主再想想,
相互交流。。。。相互學習。。。。使技術更上一層樓。。。。
jicjic111
進步
級別: 略有小成
精華主題: 0
發帖數量: 220 個
工控威望: 377 點
下載積分: 911 分
在線時間: 377(小時)
注冊時間: 2013-05-30
最后登錄: 2025-05-23
查看jicjic111的 主題 / 回貼
5樓  發表于: 2016-11-11 11:44
引用
引用第4樓zsh340于2016-11-11 11:36發表的  :
我說一下樓主的動作思路看對不對?
以SFC為例:
。樱;工位轉盤+計數器
。樱保:C0=1時,X0=OFF時,Y1~Y7ON;
。樱保;C0=1時,X0=ON時跳至S0因為我不清楚這部份動要求;
.......

贊同樓上的,思路清晰
逝水流云
級別: 探索解密
精華主題: 0
發帖數量: 36 個
工控威望: 150 點
下載積分: 3602 分
在線時間: 28(小時)
注冊時間: 2012-07-22
最后登錄: 2017-02-19
查看逝水流云的 主題 / 回貼
6樓  發表于: 2016-11-11 14:07
用左位移,再+1(0),用MOV K2Y0輸出
tianhairuise
級別: 探索解密
精華主題: 0
發帖數量: 60 個
工控威望: 178 點
下載積分: 501 分
在線時間: 21(小時)
注冊時間: 2016-05-22
最后登錄: 2019-09-26
查看tianhairuise的 主題 / 回貼
7樓  發表于: 2016-11-13 13:08
同一4樓說法!!
