樓主  發表于: 2013-12-29 12:53

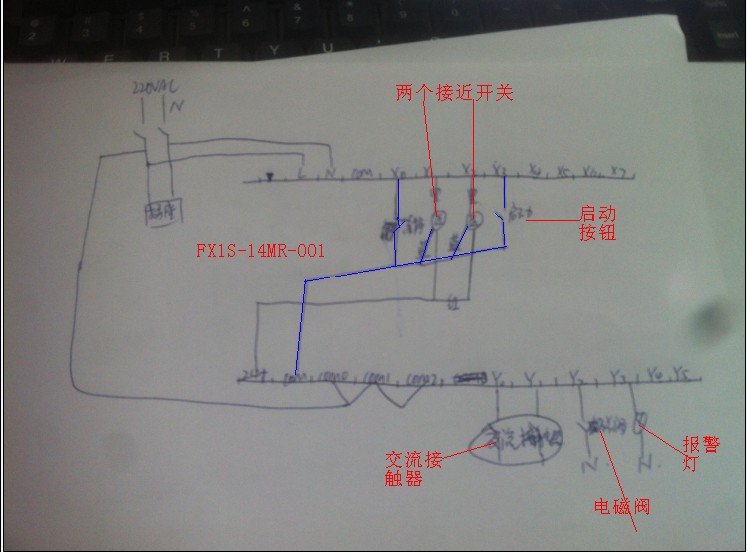

圖片：
這個圖上是原來的工程師接的，我還是個菜鳥，所以不是很明白，望各位指導下。他為什么輸入點的另一端都接到輸入的COM端上了，不是應該接到輸入端的COM嗎？
還有  這樣接線可以用的嗎？


最好誰給我講下這個COM端是怎么一回事，就是電源是嗎？
那輸出端的COM0  COM1  COM2  COM   這么多  分別有什么區別啊 萬分感謝啊
pentie
級別: 探索解密
精華主題: 0
發帖數量: 56 個
工控威望: 175 點
下載積分: 1074 分
在線時間: 54(小時)
注冊時間: 2011-03-23
最后登錄: 2019-07-12
查看pentie的 主題 / 回貼
1樓  發表于: 2013-12-30 00:47
什么型號PLC ,分別每一組com 每組8位
龍朝暉
級別: 略有小成
精華主題: 0
發帖數量: 298 個
工控威望: 487 點
下載積分: 462 分
在線時間: 136(小時)
注冊時間: 2008-04-27
最后登錄: 2023-04-07
查看龍朝暉的 主題 / 回貼
2樓  發表于: 2013-12-30 08:12
COM 是PLC輸出負極，COM0 是PLCY0公用，  COM1 是Y1     COM2 是Y2
理論初學者
有需要才有進步，俺不管啥都會滿足你！
級別: 家園常客
精華主題: 0
發帖數量: 292 個
工控威望: 767 點
下載積分: 7434 分
在線時間: 221(小時)
注冊時間: 2013-11-18
最后登錄: 2016-05-09
查看理論初學者的 主題 / 回貼
3樓  發表于: 2013-12-30 08:26
正常情況下輸入端有+24電源，COM是公共端，也就是看你COM接什么，如果是接—的話，構成回路就可以！你的圖好像畫錯了，接近開關沒回路！
hero615119
級別: 探索解密
精華主題: 0
發帖數量: 6 個
工控威望: 123 點
下載積分: 609 分
在線時間: 2(小時)
注冊時間: 2013-11-20
最后登錄: 2020-11-02
查看hero615119的 主題 / 回貼
4樓  發表于: 2013-12-30 08:35
24+ 和輸出com口是一組，其他的com0,com1根據你的負載用電，輸入端com這時候要與輸出端com連接
gz000525
級別: 論壇先鋒
精華主題: 1 篇
發帖數量: 328 個
工控威望: 1560 點
下載積分: 75822 分
在線時間: 1002(小時)
注冊時間: 2013-07-19
最后登錄: 2025-04-27
查看gz000525的 主題 / 回貼
5樓  發表于: 2013-12-30 08:42
2樓說得很對，支持
自我解救
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5286 個
工控威望: 7512 點
下載積分: 160596 分
在線時間: 3228(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-07
查看sjm213的 主題 / 回貼
6樓  發表于: 2013-12-30 12:42
先看一下簡圖：

詳細內容可以下載一本“使用手冊”看看
b1226397886
o傲雪狂風o
級別: 論壇先鋒
精華主題: 0
發帖數量: 139 個
工控威望: 1679 點
下載積分: 6817 分
在線時間: 146(小時)
注冊時間: 2013-03-14
最后登錄: 2025-04-20
查看b1226397886的 主題 / 回貼
7樓  發表于: 2013-12-30 13:41
一般來說輸入輸出的都是24V的，圖上有220V的接到com那里了，這個真沒問題？！！
lvhonjun
lvhonjun
級別: 論壇先鋒
精華主題: 0
發帖數量: 140 個
工控威望: 1175 點
下載積分: 2935 分
在線時間: 288(小時)
注冊時間: 2010-07-22
最后登錄: 2025-04-28
查看lvhonjun的 主題 / 回貼
8樓  發表于: 2013-12-30 15:00
com有兩個，上面一個，下面一個，內部是連起來的，都是0V，com0---3是輸出的公共端，他圖紙的接線是對的。
樓主留言：
你好 我想問下  那個COM0 COM1  COM2 COM3  分別是Y0  Y1  Y2  Y3  的公共端   他給COM0--3接220VAC   就是給Y0--3  上的負載220VAC的意思嗎？
理論初學者
有需要才有進步，俺不管啥都會滿足你！
級別: 家園常客
精華主題: 0
發帖數量: 292 個
工控威望: 767 點
下載積分: 7434 分
在線時間: 221(小時)
注冊時間: 2013-11-18
最后登錄: 2016-05-09
查看理論初學者的 主題 / 回貼
9樓  發表于: 2013-12-30 15:54
原來下面還有個COM啊
富陽工控
燈泡電工
級別: 家園常客
精華主題: 0
發帖數量: 337 個
工控威望: 536 點
下載積分: 23633 分
在線時間: 157(小時)
注冊時間: 2012-07-06
最后登錄: 2024-12-24
查看富陽工控的 主題 / 回貼
10樓  發表于: 2014-01-03 21:53
這工程師作圖能力好強啊
luohongliang
聞道有先后 術業有專攻
級別: 探索解密
精華主題: 0
發帖數量: 77 個
工控威望: 192 點
下載積分: 672 分
在線時間: 149(小時)
注冊時間: 2012-06-07
最后登錄: 2016-10-17
查看luohongliang的 主題 / 回貼
11樓  發表于: 2014-01-10 16:15
應該是繼電器型的PLC
  • «
