各位群友大家好

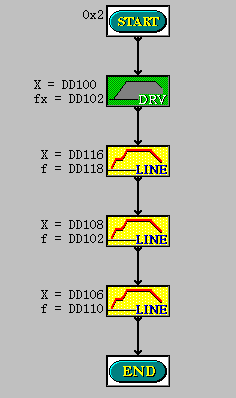

我有一臺設備，是用伺服電機驅動滾珠絲桿實現進給，要求定位精度0.01mm。需要采用快進、一工進、二工進、三工進的多段速進給。之前采用FX2N的PLC+10GM的定位模塊，可以用定位模塊的LIN命令實現多段速，如下圖：

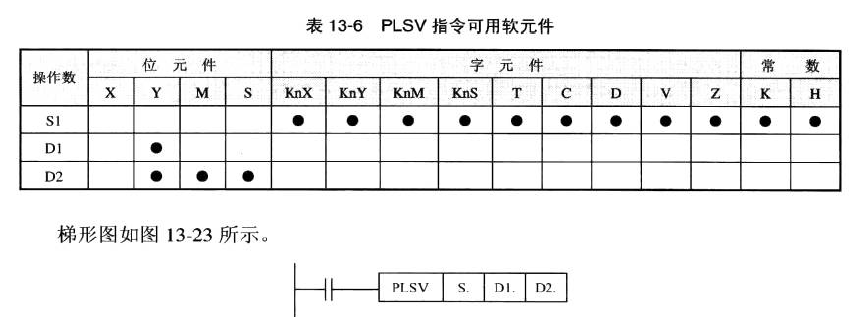

由于選用FX2N+定位模塊價格高些，最近買了個FX3U的PLC，想直接用一個PLC來實現我上述的功能，降低價格。遇到了一個困惑，在FX3U的定位控制篇手冊的時候，有一個可變速脈沖輸出指令PLSV，用于在脈沖輸出的同時改變脈沖頻率，從而改變伺服電機轉速，實現多段速控制，但沒有像定位模塊中一樣的可以預先設置輸出脈沖數量的軟元件，不能用于精確定位。如下圖：
該指令為任意時間可變速指令，可以實時改變脈沖頻率的指令，在指令中可以設置脈沖的實時頻率、發出脈沖的輸出點，和方向點（如用于手動前進或后退）。但是不能設置發出脈沖的總數，也就是不能通過指令定位，如果需要不是很精準的定位，可以在使用高速點的時候用脈沖計數器和目標值做一個比較，但是會在PLC的每個掃描周期比較一次，所以會超出一些脈沖。
程序例：︱-----︱︱-----------（PLSV D300 Y000 Y003） 將軟元件S設成一個數據寄存器D300，然后通過外界條件將輸出脈沖頻率的數值MOV至該寄存器。
但是又說不能實現精確定位，而我設備的要求精度為0.01，請問如何用FX3U實現我所要求的多段速控制？

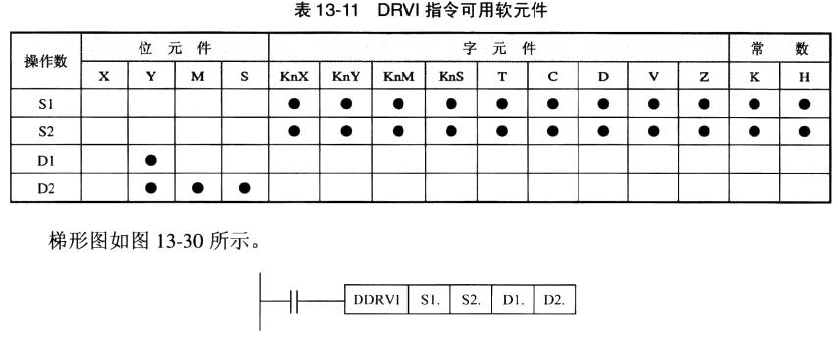

如果上述PLSV指令不能實現，請問相對定位指令DRVI能否實現呢？
︱-----︱︱-----------（DRVI K400 K400 Y000 Y003）
FX3U的定位控制篇手冊上將該DRVI指令是單速相對定位指令，也就是只能用一種速度運行，這又如何實現我要求的多段速呢？

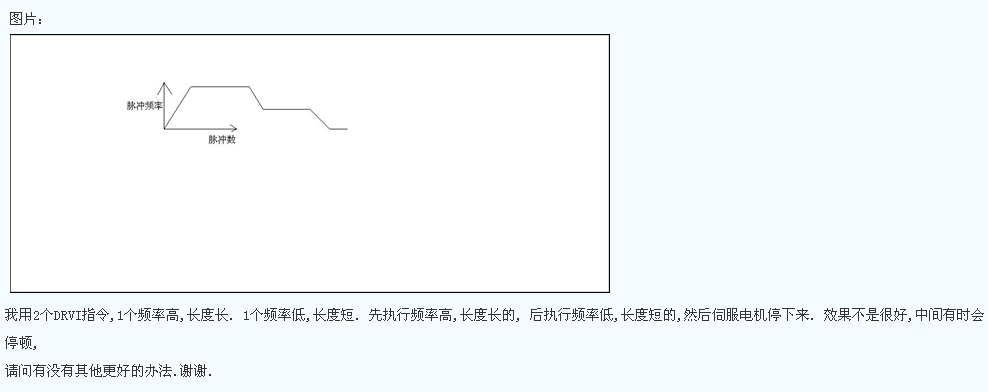

我也想到用多個DRVI指令，但是會不會出現執行兩個指令之間，設備會有短時的停頓？
請教大家這PLSV和DRVI指令能否實現我所要求的精度0.01mm的多段速控制？如果不能，還有沒有其他辦法？謝謝！
