jhwuliangjin
級別: 略有小成
精華主題: 0
發帖數量: 180 個
工控威望: 245 點
下載積分: 7625 分
在線時間: 259(小時)
注冊時間: 2009-11-09
最后登錄: 2025-06-26
查看jhwuliangjin的 主題 / 回貼
36樓  發表于: 2012-04-03 15:26
4樓,從圖紙上看STRG6551的4腳電源塊的供電腳,由R1,R10向4腳供給啟動電壓,電源啟動后由D3供給4腳電源。
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70632 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-07-11
查看wwcwwc的 主題 / 回貼
37樓  發表于: 2012-04-03 15:43
C8端電壓低四個原因:
1)STRG6651未啟動(故障)
2)R1/R10電阻值變大或者開路。
3)反饋支路負載短路。
4)整流回路故障
peter5654
級別: 工控俠客
精華主題: 0
發帖數量: 13 個
工控威望: 2483 點
下載積分: 12228 分
在線時間: 119(小時)
注冊時間: 2010-11-13
最后登錄: 2025-07-04
查看peter5654的 主題 / 回貼
38樓  發表于: 2012-04-28 23:38
可能二極管壞了
發射點
級別: 工控俠客
精華主題: 0
發帖數量: 106 個
工控威望: 4675 點
下載積分: 5101 分
在線時間: 207(小時)
注冊時間: 2009-03-13
最后登錄: 2021-11-16
查看發射點的 主題 / 回貼
39樓  發表于: 2012-05-22 11:44
真是厲害
meipingboy
級別: 家園常客
精華主題: 0
發帖數量: 529 個
工控威望: 736 點
下載積分: 9650 分
在線時間: 612(小時)
注冊時間: 2009-09-13
最后登錄: 2025-07-11
查看meipingboy的 主題 / 回貼
40樓  發表于: 2012-05-22 13:26

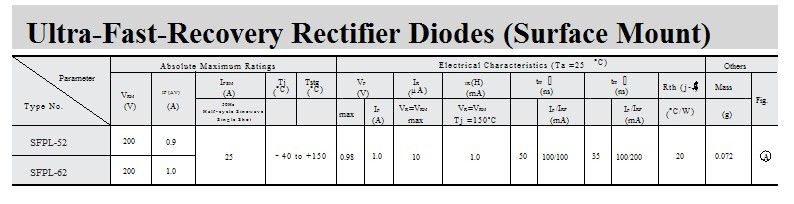

SFPL-62 是快速恢復二極管

R1和R2 是開關電源啟動電阻
在電源接通時,厚膜IC(STRG6551) 4腳電源由R1和R2提供,當開關電源工作正常時,IC的電源由T1左邊的R8右繞組提供,電源經R8再由SFPL-62高速整流管整流后,再經C8和C12(主要是濾除高頻)濾波后,提供IC 的4腳。
由于開關電源本身有穩壓功能,所以SFPL-62后面就不用穩壓了。


活到老學到老:還有 8  分沒學到
