cheng2gang2
級別: 略有小成
精華主題: 0
發帖數量: 99 個
工控威望: 212 點
下載積分: 377 分
在線時間: 36(小時)
注冊時間: 2007-12-23
最后登錄: 2023-09-17
查看cheng2gang2的 主題 / 回貼
樓主  發表于: 2008-01-12 01:03

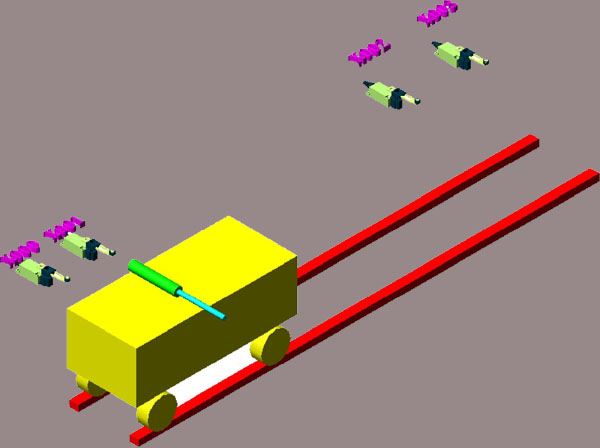

描述:簡況
圖片:

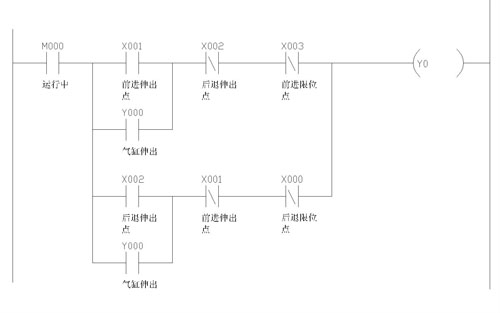

描述:電路
圖片:
這個是在調試中有問題的電路,也是很多人沒注意的電路,如果是繼電器這個電路是沒問題的,工藝是小車在左右跑動中(X0--X3),在X2--X3中伸出汽缸,PLC是三菱FX1S的,小車速度較快,小車左右程序很簡單就不寫了(當然運行中是減速和緩沖的)。為了明了就把接近開關畫成行程開關了。找到原因了以后就會注意了。
sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5290 個
工控威望: 7516 點
下載積分: 160824 分
在線時間: 3233(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-29
查看sjm213的 主題 / 回貼
1樓  發表于: 2008-01-12 08:56
這段程序的流程是這樣的:

上電后小車在X0(假設),則氣缸未伸出;
向右跑到X1時,氣缸伸出;
再向右到X2后,氣缸依然伸出;
再跑到X3這個點后,氣缸才退回;
然后從X3向左跑到X2時,氣缸伸出;
一直向左直到X0點,才能退回。

以此往復運動。
lilindong
級別: 略有小成
精華主題: 0
發帖數量: 184 個
工控威望: 319 點
下載積分: 1086 分
在線時間: 46(小時)
注冊時間: 2008-01-10
最后登錄: 2024-08-28
查看lilindong的 主題 / 回貼
2樓  發表于: 2008-01-12 08:59
2樓的說的非常好
zhy977
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhy977的 主題 / 回貼
3樓  發表于: 2008-07-28 21:19
你那個圖太簡單了
