樓主  發表于: 2024-04-25 20:41
截圖總是上傳不了,一臺繞絲機,繞在A4大小的塑料片上,塑料片旋轉,出絲頭根據塑料片的旋轉角度跟隨上下運動,例如,塑料片0度平放時,出絲頭在初始位,塑料片開始轉動,出絲頭跟隨上移,轉動到90度,出絲頭到達最高位置 ,繼續轉動,出絲頭跟隨下移,到180度,出絲頭回到初始位,轉動到270度,出絲頭上移到最高位,到360度,回到初始位,循環,要怎么實現出絲頭的跟隨控制呢?
工控小c
級別: 工控俠客
精華主題: 0
發帖數量: 497 個
工控威望: 2308 點
下載積分: 8692 分
在線時間: 483(小時)
注冊時間: 2022-10-14
最后登錄: 2025-09-20
查看工控小c的 主題 / 回貼
1樓  發表于: 2024-04-25 21:07
凸輪
皮五
級別: 工控俠客
精華主題: 0
發帖數量: 782 個
工控威望: 2837 點
下載積分: 4481 分
在線時間: 430(小時)
注冊時間: 2007-07-14
最后登錄: 2025-09-19
查看皮五的 主題 / 回貼
2樓  發表于: 2024-04-25 21:23
不知道是機械什么機構,電機始終一個方向?
zhujingyu69
級別: 家園?
精華主題: 0
發帖數量: 861 個
工控威望: 859 點
下載積分: 56209 分
在線時間: 1371(小時)
注冊時間: 2008-06-12
最后登錄: 2025-09-19
查看zhujingyu69的 主題 / 回貼
3樓  發表于: 2024-04-25 23:37
按樓主的意思,出絲頭上下移動的坐標Y與角度Θ可以用公式Y=R+RSINΘ,其中R是塑料片的回轉半徑,Θ從0°開始計算,每次增加
1度,可以生成一個對應的Y,這樣用FOR循環的指令可以自動生成360個對應的Y,形成了360個凸輪表數據。凸輪行程量可以設為
2R,凸輪一周期長度為360°。如果想控制得更加精確點,可以把循環的步長由1度改為0.1度,這樣就有3600個凸輪表數據.需要注意的是在循環體內執行Y=R+RSINΘ運算時Θ必須轉換為弧度值。
本帖最近評分記錄:
  • 下載積分:+5(ymmfa) 熱心助人!
    zhujingyu69
    級別: 家園?
    精華主題: 0
    發帖數量: 861 個
    工控威望: 859 點
    下載積分: 56209 分
    在線時間: 1371(小時)
    注冊時間: 2008-06-12
    最后登錄: 2025-09-19
    查看zhujingyu69的 主題 / 回貼
    4樓  發表于: 2024-04-25 23:46
    樓主在描述時似乎一個地方說錯了,“”90度,出絲頭到達最高位置,轉動到270度,出絲頭上移到最高位,”應該是270度,出絲頭下移到最低位。我上面的公式中坐標0就是最低位,也就是270度的位置。
    樓主留言:
    6樓描述的一毛一樣
    夢雨天涯
    微信hui530527   &
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 4945 個
    工控威望: 8380 點
    下載積分: 18477 分
    在線時間: 3464(小時)
    注冊時間: 2016-10-31
    最后登錄: 2025-09-19
    查看夢雨天涯的 主題 / 回貼
    5樓  發表于: 2024-04-26 08:26

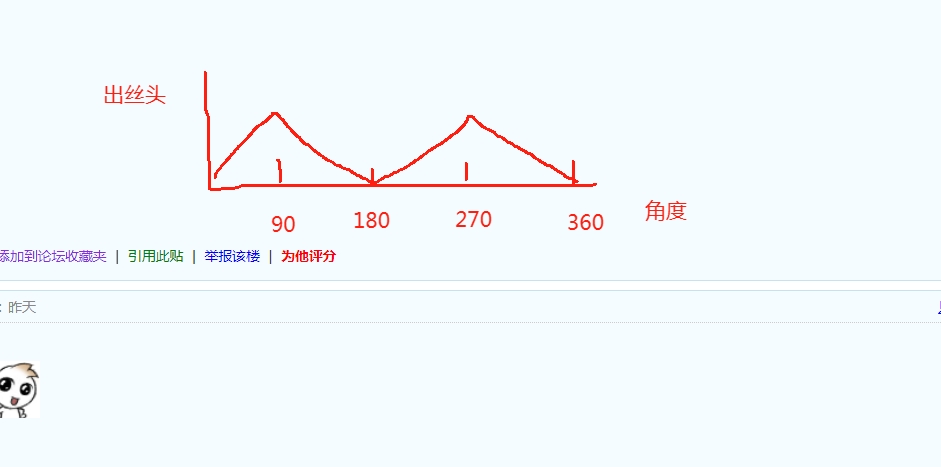

    圖片:
    有凸輪指令??
    [ 此帖被夢雨天涯在2024-04-26 08:39重新編輯 ]
    微信hui530527      b站賬號,非標自動化譚工
    請不要隨意加我,不會隨便通過。
    工控技術交流QQ群942493953
    夢雨天涯
    微信hui530527   &
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 4945 個
    工控威望: 8380 點
    下載積分: 18477 分
    在線時間: 3464(小時)
    注冊時間: 2016-10-31
    最后登錄: 2025-09-19
    查看夢雨天涯的 主題 / 回貼
    6樓  發表于: 2024-04-26 09:43

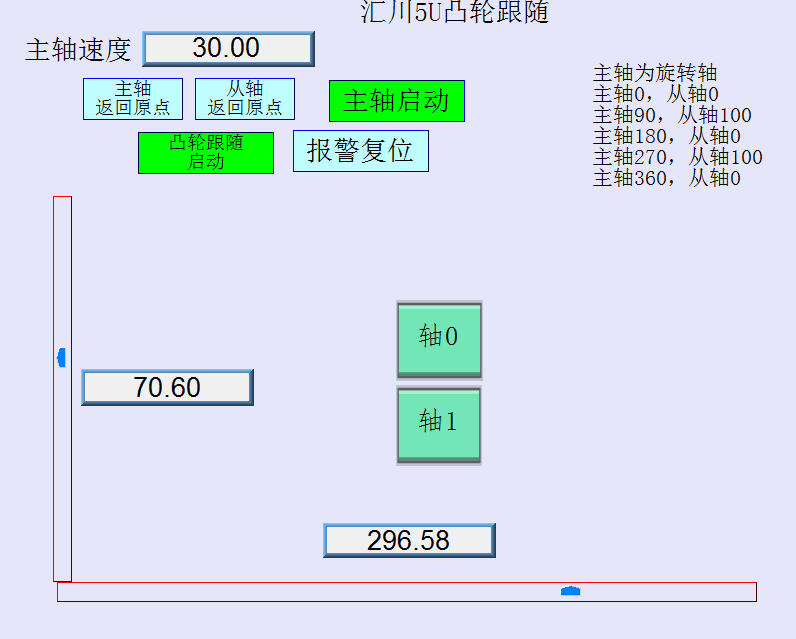

    圖片:
    好的,做出來了
    樓主留言:
    厲害啊,我沒用過凸輪,
    本帖最近評分記錄:
  • 下載積分:+5(ymmfa) 牛
  • 微信hui530527      b站賬號,非標自動化譚工
    請不要隨意加我,不會隨便通過。
    工控技術交流QQ群942493953
    木系掌門
    級別: 探索解密
    精華主題: 0
    發帖數量: 42 個
    工控威望: 180 點
    下載積分: 115 分
    在線時間: 32(小時)
    注冊時間: 2024-04-03
    最后登錄: 2025-09-06
    查看木系掌門的 主題 / 回貼
    7樓  發表于: 2024-04-26 09:59
    感謝各位大佬關注
    木系掌門
    級別: 探索解密
    精華主題: 0
    發帖數量: 42 個
    工控威望: 180 點
    下載積分: 115 分
    在線時間: 32(小時)
    注冊時間: 2024-04-03
    最后登錄: 2025-09-06
    查看木系掌門的 主題 / 回貼
    8樓  發表于: 2024-04-26 11:07
    凸輪控制是只能走總線控制嗎?能走本體脈沖嗎?
    18857713026
    賺點辛苦錢不容易啊 誒~~~~ 努力賺錢
    級別: 家園?
    精華主題: 0
    發帖數量: 444 個
    工控威望: 543 點
    下載積分: 1308 分
    在線時間: 207(小時)
    注冊時間: 2020-11-27
    最后登錄: 2025-09-05
    查看18857713026的 主題 / 回貼
    9樓  發表于: 2024-04-26 15:02
    引用
    引用第8樓木系掌門于2024-04-26 11:07發表的  :
    凸輪控制是只能走總線控制嗎?能走本體脈沖嗎?

    可以  買個匯川easy302就行  500塊錢  就有凸輪了
    樓主留言:
    感謝解惑
    2631668835
    級別: 正式會員
    精華主題: 0
    發帖數量: 39 個
    工控威望: 98 點
    下載積分: 407 分
    在線時間: 64(小時)
    注冊時間: 2022-02-11
    最后登錄: 2025-09-17
    查看2631668835的 主題 / 回貼
    10樓  發表于: 2024-04-28 11:29
    圖片:

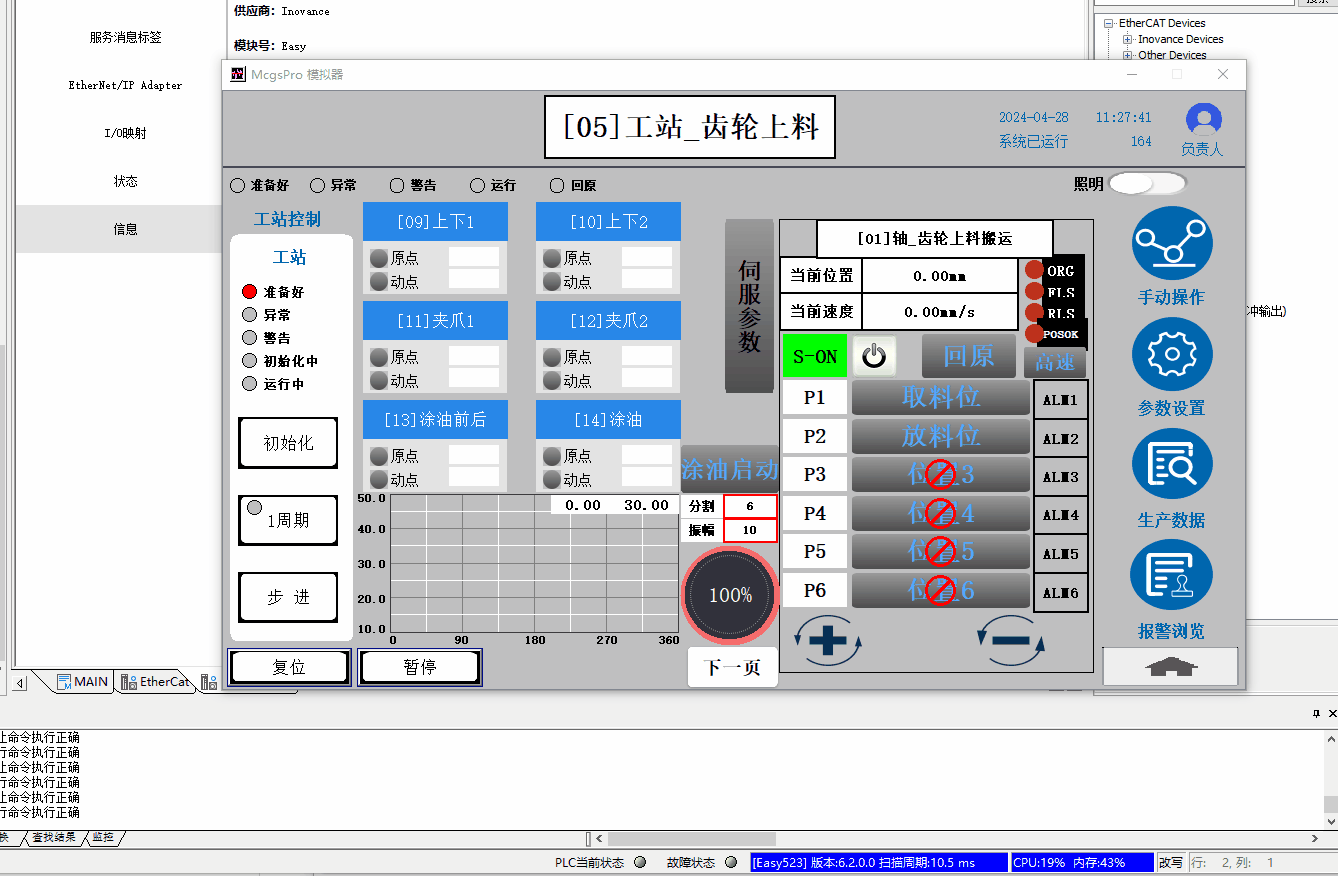

    巧了,前兩天剛做了一個凸輪測試
    gxtmdb82164
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 858 個
    工控威望: 1237 點
    下載積分: 644 分
    在線時間: 687(小時)
    注冊時間: 2019-09-22
    最后登錄: 2025-09-19
    查看gxtmdb82164的 主題 / 回貼
    11樓  發表于: 2024-04-29 08:56
    引用
    引用第8樓木系掌門于2024-04-26 11:07發表的  :
    凸輪控制是只能走總線控制嗎?能走本體脈沖嗎?


    凸輪控制只是定義了從動軸和主動軸的運動關系,關于運動指令是通過脈沖發送還是通過總線發送,要看具體的硬件和指令。

    實際上你這個需求,不從PLC過是最好的,很多高功能伺服自己就具備凸輪功能,而且伺服的實時性遠比PLC好。

    最后就是,如果是我的話,我肯定把這個任務塞給機械搞,電氣搞一個凸輪隨動不是不能搞,多少要買個伺服折騰一下,運氣不好參數還要慢慢調;機械搞一組同步帶傳動,做一對滑槽零件當擺桿,找個支點就解決了。
    本帖最近評分記錄:
  • 下載積分:+1(幽默人生) 好貼好貼!
    • «
