樓主  發表于: 2011-03-21 14:31
高手把我這個電路圖變成梯形圖,最好著名下加點解釋更好。電路圖最上面有容斷器和停止按鈕的閉點!初學者
z4131246
華銘工控
級別: 工控俠客
精華主題: 0
發帖數量: 582 個
工控威望: 2562 點
下載積分: 23788 分
在線時間: 521(小時)
注冊時間: 2010-10-22
最后登錄: 2022-08-19
查看z4131246的 主題 / 回貼
1樓  發表于: 2011-06-13 08:28
一句話 想扁你們 有你們這么欺負新手的嗎,你們的程序他看得懂?
LZ的圖工作原理是這樣的:
當按下SB1時KM1得電自鎖 KM2得電星行啟動 KT得電延時開始 延時結束KM2斷開 KM3接通三角形運行
當按下SB2時電路工作停止

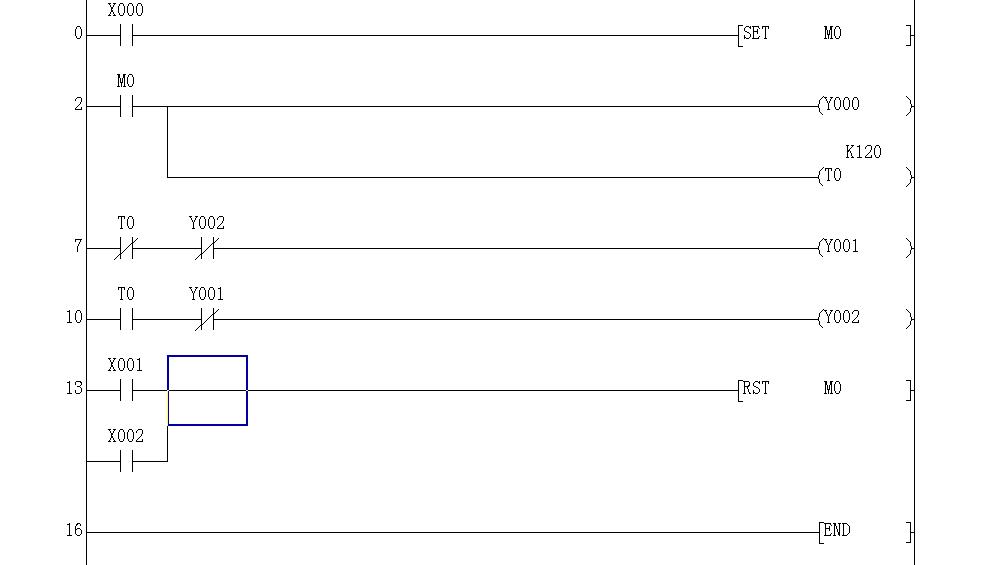

上圖X0為啟動 X1為停止 X2接熱繼電器過載保護常開 Y0接KM1  Y1接KM2 Y2接KM3
[ 此帖被z4131246在2011-06-15 08:39重新編輯 ]
