樓主  發表于: 2011-01-02 18:16
圖片:
各位前輩把這兩張圖紙分開看了,其實這是同一個模塊

看到一份圖紙,使用的是西門子EM231模塊。
因?yàn)閷@設備也不是很了解。所以現在我們僅僅討論模擬量輸入這塊。
該設備是個可以控制前后的游戲機的搖桿,搖桿可以控制前后(有輔助常開觸點來控制前后方向),搖桿附帶著一個
電位器電阻,平時搖桿位于電位器的中間點,利用搖桿來改變電位器的阻值。(電壓維持在0---10v之間)
請看圖紙,問:這個圖顯示的是電壓模擬量的輸入??
感謝20樓的大哥提供的資料,確實是這樣的。我找機會測量模塊了,
[ 此帖被netliuhao在2011-09-13 22:27重新編輯 ]
netliuhao
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看netliuhao的 主題 / 回貼
1樓  發表于: 2011-01-02 18:25
請看圖紙1

netliuhao
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看netliuhao的 主題 / 回貼
2樓  發表于: 2011-01-02 20:13
嗯,既然是電流輸入,問題1:為何A+和RA端子沒有用短路線連接呢??(我記得看plc教科書上寫的是電流輸入必須用短路線把R+和RA短接上);
我以前用的是電流變送器,A—接電流變送器的輸出端,A+接電流變送器的正極輸出端并且和RA端   短接在一起。

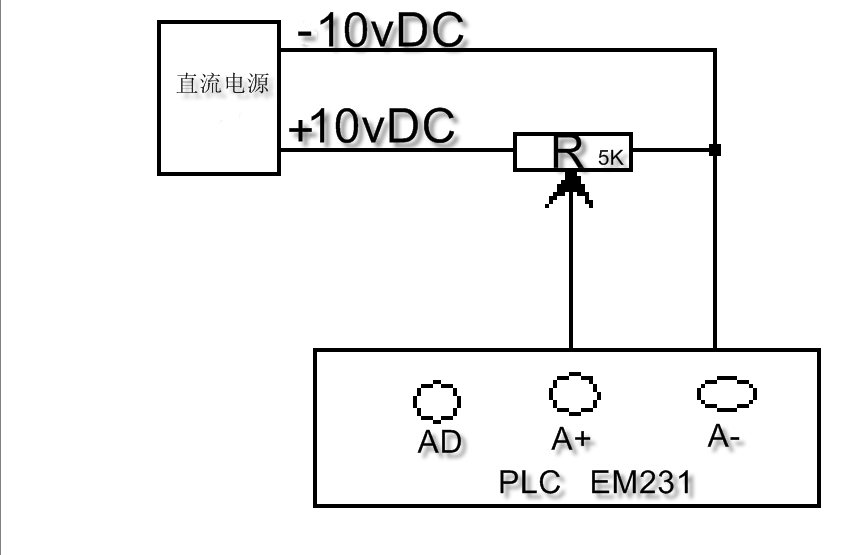

問題2:電位器的末端和A—連接在一起。有何意義??既然是電流模擬量輸入,把這電位器的這端連接線去除掉,電位器的變化也和以前一樣呀,如下圖:電位器看似屬于多余。(但設計者加入了這個多余的電阻應該不是多余的。)請問,電阻這樣接的原理??
netliuhao
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看netliuhao的 主題 / 回貼
3樓  發表于: 2011-01-06 22:22
圖片:
期待大俠指導中。。。。
[ 此帖被netliuhao在2011-08-17 21:23重新編輯 ]
netliuhao
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看netliuhao的 主題 / 回貼
4樓  發表于: 2011-03-14 21:29

netliuhao
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看netliuhao的 主題 / 回貼
5樓  發表于: 2011-08-06 23:20
重申一下,廢話(這兩張圖,是同一個em231模塊,不是兩個單獨的模塊,)
這張圖紙是德國或者是丹麥的老外制作的,線路連接的,可能是為其他功能預留的連接方式。
我是向各位請教,這幾個電阻的意義,,覺得這樣連接很怪異。,,,,,,,
netliuhao
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看netliuhao的 主題 / 回貼
6樓  發表于: 2011-08-11 21:58
這個圖紙,確實是德國人繪制的。或者是法國人,因?yàn)槲覀兡抢锸堑挛模⑽膱D紙,公司里也有很多的法國人,但是很多東西都是德文和英文的,估計樓上說的對,應該是德國人繪制的
netliuhao
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看netliuhao的 主題 / 回貼
7樓  發表于: 2011-08-15 21:29
樓上說的對(從電工角度分析)。這個電源,本來是個開關電源,中間有GND點,正/負10V電壓對于這個GND點來說,產生
的正負電壓。。
只不過這個中間點沒有使用,所以對于plc的EM231模塊來講,就是0---20v的電壓了。
具體為何這樣設計,我也不明白這個丹麥鬼子設計的想法
netliuhao
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看netliuhao的 主題 / 回貼
8樓  發表于: 2011-08-16 23:11
繼續發問:平常模擬量電壓的正負。指的是:電壓的正負是對GND點來講的,
    各位大俠們,你們平常使用plc模擬量電壓型的,這個正負電壓是這兩顆線線之間呢,還是plc本身有
個GND點,正負電壓plc通過比較這個GND點自己識別電壓正負呢??
