你能用一個按鈕開關和若干個中間繼電器組成單鍵啟停電路嗎？請不要用PLC來設計。

引用

引用第5樓taipi-k于2010-06-20 20:22發表的  :
用同一類型的繼電器，因機械性能不可能完全相同，會誤動作。LZ還是少浪費腦細胞吧、

這有何難？不要以為你不會的，別人都不會！

引用

引用第9樓月澤于2010-06-21 11:56發表的  :

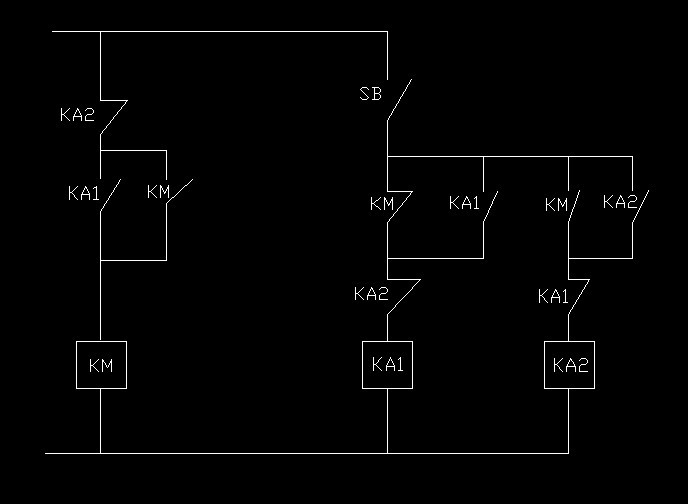

樓上的 這圖 可以實現單按鈕啟停


不過實際設計中 確實沒見人這么設計過......估計不可靠吧

.......

可不可靠，自己試一下就知道了，三個繼電器，1個按鈕和線就能完成的，圖都貼上來了，能不能實現，一看便知。

引用

引用第16樓北方于2010-06-23 10:08發表的  :
8樓發的ka2不起作用。

KA1在KM斷開的時候按下SB起啟動作用,KA2在KM閉合的時候按下SB起停止作用.

引用

引用第27樓raoshili于2010-06
-23 23:37發表的  :
請問樓主。8樓的KAI和KA2的自鎖觸點是不是可以不要

KA1和KA2的自鎖是必須要的，因?yàn)榻佑|器的觸點是先斷后合，動作的一瞬間是先斷開常閉，再閉和常開。
若不要KA1的自鎖會是這樣的情況：按下SB，KA1通過KM的常閉觸電得電，KA1得電后KM通過KA1的常開觸電得電，KM1得電后會先斷開自己的常閉觸點，再閉合自己的常開觸點，而在KM動作的一瞬間KA1會因?yàn)镵M的常閉斷開而失電，KM也斷電，這樣KM和KA1就不停的動作，而且速度非常快，不能正常工作。
那種現象就像電源線通KM自己的常閉點再接到自己的線圈一樣的效果。
不信的話我們打個堵，你輸了就直接給我10分。
