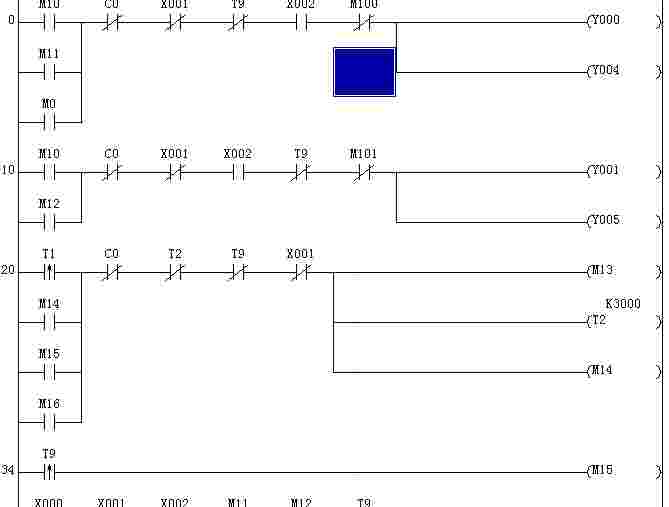

程序自己編了下,現(xiàn)在遇到問題,雙線圈問題(自動可以,手動是點動 y3只有點動
out y3和y6 即 out m13 ,各位高手有改進的地方請指導~謝謝
停止按扭 x1 指示燈-y7
1.啟動x0，加熱器 y0，y1加熱 指示燈y0--y4 ；y1---y4
2 10分鐘后，風扇y3工作， 指示燈 y6亮
3 如果 溫度探頭 x2 >60度，y0和y1 都停
4 ... x2《60 ，y0 工作，y1停止
5 總時間2個小時 y0 ，y1都停
6 風扇 y3運行 5分鐘 停止
如果開始后，y0 ，y1 連續(xù)工作20 分鐘后不停，stop
手動 x4 輸出加熱1 y0 ,指示燈y4亮
x5 2 y1, y5
x3 風扇y3 , y6
現(xiàn)在把互鎖20 階梯和89接替去掉,就是自動可以的.加上的話自動和手動的 m13輸出燈都稍暗的,接觸器實際都不工作的.
[ 此貼被學習中在2007-09-19 19:46重新編輯 ]
