如圖所示，是電路的一部分，所示電路比較簡單，大家一看就明白。
當7a和7b之間有一個閉合的信號時，打開電磁閥SV1，延時一段時間后斷開（假定設定10s吧）
問題和現象：
當電源以及圖中所示負載是DC24V時，延時時間到，燈不熄滅，時間繼電器線圈不失電同時伴有滋滋的響聲，經過判斷處理，若將燈線斷開，時間繼電器線圈能在延時到后失電，線路正常工作。
當電源以及圖中所示負載是AC220V時，一切正常
當然在原指示燈處先用中繼替換，再將信號給指示燈，也能滿足控制要求，但因電控箱尺寸所限，不可再加額外的什么電器。
請問各位高手，為什么DC24V就出現如上所說現象，若現在只能用24V電源（原因外部電磁閥工作電壓已確定），該怎么辦？謝謝！大家暢所欲言！

用24v電源時，時間繼電器時間到后，你所說的現象有多長時間？也就是燈亮多長時間？

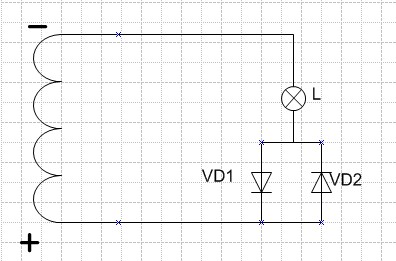

應該這樣的反并聯的，如果直接在線圈上反接二極管，此時，二極管與指示燈對感應電勢進行分流，而我們知道二極管的正向電阻有幾千歐姆，而指示燈的電阻只有幾十歐姆，這樣就造成，二極管起不到主要的續流作用，指示燈中通過了大部分的電流，使得時間繼電器線圈嘗試再吸合。
