一加熱電路，總功率180KW ,管子的功率是 3KW 220V 的規格。開始想接星形，怕管子多了，斷管子后中性點飄移。所以抽頭到了地，總斷路下來，用匯流排，所有的抽頭匯到零線排。這樣的電路設計零線的電流怎么計算，如果不談控制回路產生的電流，光講加熱與電機這三張圖紙，零線的電流是否為0。如果其中有幾路或者幾個回路的加熱管斷了，零線電流怎么計算。

組合 1.pdf (623 K) 下载次数:139







等項目做完了，把全套的圖紙發給大家，為以后做此類加熱柜的朋友作經驗。目前項目沒完，不能把全部的圖紙放出來，見諒！

三相星形接法 一定要注意負載間的平衡 不過你回零的做法 是對的 。正常情況下零線沒有電流，但萬一哪根加熱負載壞了，導致三相不平衡時，如果不回零，其他加熱負載也會壞很快，但接了零線這個時候還是起到作用了。
EPLAN軟件的功能比較強大，畫的不錯。。

不過還是建議接角形，如果你的負載都是220V的時候，沒辦法的情況下才接星形接法。

[quote]引用第23樓ymr78419972于2014-06-29 23:16發表的  :

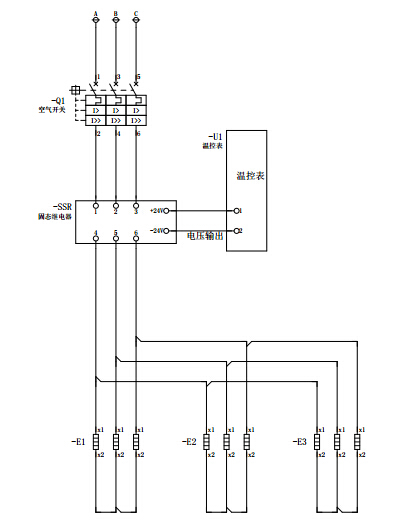

這個方案可行嗎？大功率的實在是沒有成熟的經驗，在這叨擾了。因為我發熱元件是熱管，一根根的，規格是220V  3KW  。是先3根3根并一起，組成3組再接成星形。
如果只是三根加熱管接成星形，我肯定是不會抽到零線的，因為燒了一個無所謂，大不了就只有另外兩組工作，電壓一人分一半。降點功率。但是，因為每一相是用3根管子并聯的，
.......
[/quote
你可以把9根加熱管分成三組接呀，干嘛要把九根加熱管接成一組呢。反正我以前一直這樣用過，一直沒出過問題。可是后來全都換成380了，就用了角形接法。。
