drw_08
級別: 略有小成
精華主題: 0
發帖數量: 111 個
工控威望: 237 點
下載積分: 838 分
在線時間: 51(小時)
注冊時間: 2010-09-01
最后登錄: 2016-04-03
查看drw_08的 主題 / 回貼
樓主  發表于: 2014-06-13 15:46

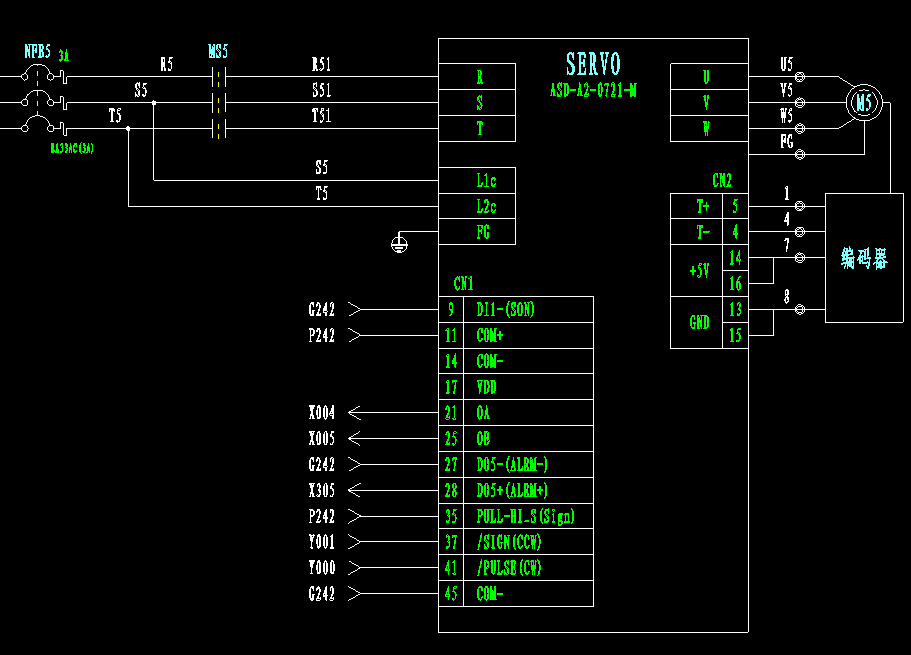

位置控制,CW/CCW信號輸入,這樣接對不對啊?

lijunquan
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 166 點
下載積分: 1062 分
在線時間: 37(小時)
注冊時間: 2014-04-21
最后登錄: 2018-09-11
查看lijunquan的 主題 / 回貼
1樓  發表于: 2014-06-14 08:04
我看電源部分可能有差異,0721是750W,220V單相或三相,電源接線L1C與R并聯,L2C與S并聯,如果你用的是220V三相電,你的接法應該沒有問題,要使用220V單相的話,T不接,電源接線L1C與R并聯,L2C與S并聯。

當然您的圖紙顯示的就是三相線,我的話有些廢話了。呵呵。妄自菲薄了,見諒。

編碼器線沒有問題。
COM — 我看A2系列的接線圖,端子號是45,47,49三個,不知道端子內部是否3個端子焊接在一起了。
另外伺服是不是還需要短接正反轉極限開關,也就是NL(32),PL(31),還需要短接EMGS(30),否則會伺服報警。您沒有畫出這3組需要和COM— 短接的端子號,我想問問是不是您在伺服軟件里面進行設置了,怎么設置可以不用短接?

互相學習,我比較才疏學淺。
lijunquan
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 166 點
下載積分: 1062 分
在線時間: 37(小時)
注冊時間: 2014-04-21
最后登錄: 2018-09-11
查看lijunquan的 主題 / 回貼
2樓  發表于: 2014-06-14 12:21
引用
引用樓主drw_08于2014-06-13 15:46發表的 臺達ASD-A2系列伺服和歐姆龍CP1系列PLC接線,大家看看這樣對不對 :
位置控制,CW/CCW信號輸入,這樣接對不對啊?
[attachment=122404]



CW/CCW信號接法沒有錯。
