引用

引用第6樓lzwen630于2013-07-31 20:16發表的  :

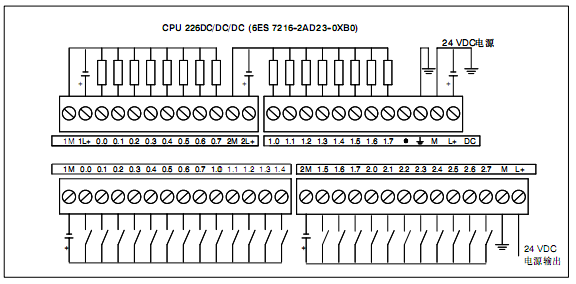

你可以在輸入端那邊將1m與24v電源輸出端的m相接，至于開關按鈕，一端接1m對應的輸入端，另一端接24v；
至于是npn還是pnp對于s7-200PLC內部輸入電路是雙向的，所以你接NPN/PNP都行，沒有分別源型、漏型接法，所以輸入是不用考慮npn還是pnp的。只有是在晶體管輸出的時候才要考慮是npn或者是pnp。
你想要輸出端接變頻器是比較好接的，將輸出端的公共端接變頻器控制端子的公共端，然后再將plc輸出端和變頻器的輸入端子即可

引用

引用第3樓hexdho于2013-07-31 13:01發表的  :
輸入1M,2M接+24V是PNP,接0V的話是NPN. 輸入1M,2M接+24V,一端接I0.0，另一端接0V:輸入1M,2M接0V,一端接I0.0，另一端接+24V.

引用

引用第4樓sanlihu于2013-07-31 14:25發表的  :

要接一個按鈕，首先I端1M2M與M連接在一起，一個按鈕，一端接I0.0，另一端接與M相鄰L＋上就行

引用

引用第10樓lzwen630于2013-08-01 21:11發表的  :
嗯，是對的
