我單位設備使用fx2n系列plc，輸入信號為pnp型，原plc是把plc內部控制板上jp1位置上的電阻拆下焊接到j(luò)p3的位置上，這樣就把plc的輸入信號由npn型輸入更改為pnp型輸入，現在我單位又買了一臺fx2n128點plc，我按上述方法更改輸入信號，結果失敗，我發現原plc輸入側光電耦合管為p180,新plc輸入側光電耦合管為p181，求教這兩光電耦合管有何區別？如何才能把plc的輸入更改為pnp型輸入？

如果PLC 的輸入端有幾個點要轉的話，且對輸入信號的靈敏度要求不高，可以幾個中間繼電器轉一下。

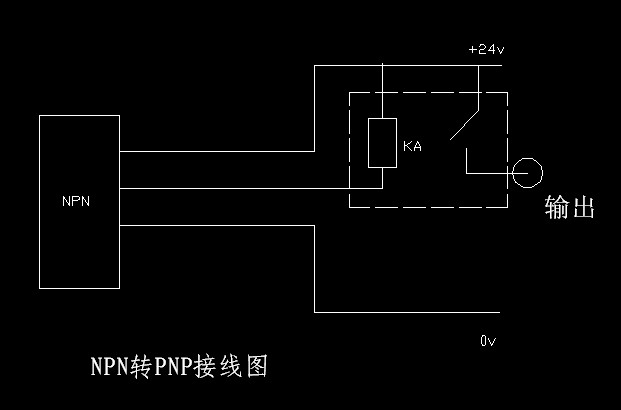

這個是NPN轉PNP的接線圖。
如果是PNP轉NPN，把圖中繼電器線圈一端接傳感器的輸出信號線，另一端接0V，再從0V引出一根線經過繼電器的常開點接到PLC的輸入端。這樣就完成了PNP轉NPN。
就是按照上面的那個NPN轉PNP的接線圖，繼電器線圈接輸出信號線的那一端不動，把線圈的另一端，從+24V上拆下來接到0V上面去，繼電器的常開點也從+24V上拆下來接到0V上面去去。
簡單補充一下：NPN的傳感器，輸出信號時，輸出0V。
              PNP的傳感器，輸出信號時，輸出+24V。可以這樣簡單理解。

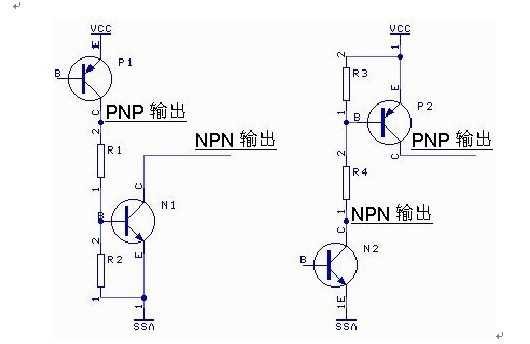

如圖：
想省錢的話自己買幾塊實驗板，幾個NPN、PNP、和一些電阻，自己焊電路轉換一下。
也有賣NPN、PNP轉換器的。希望你早點解決問題。

如果只是一路需要轉換，加一個繼電器就可以啊。
