工控人家園 三菱工控論壇 單按鈕起停疑問

q605668560

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 133 個
工控威望: 743 點
下載積分: 1707 分
在線時間: 256(小時)
注冊時間: 2009-09-15
最后登錄: 2021-06-07
查看q605668560的主題 / 回貼

樓主發表于: 2012-11-15 13:56

全看 | 小中大

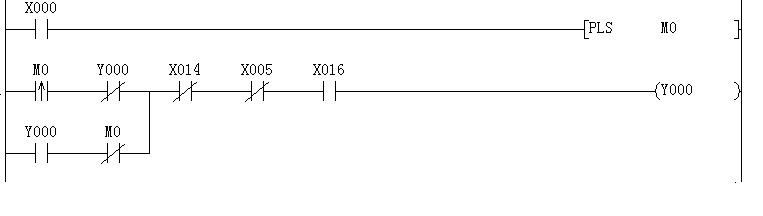

M0的PLS給Y0得電。可是Y0是如何實現自鎖的？
M0 PLS時，與Y0串聯的MO常閉觸點是什么狀態？

xhl6788

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 120 個
工控威望: 256 點
下載積分: 299 分
在線時間: 105(小時)
注冊時間: 2009-07-20
最后登錄: 2022-12-01
查看xhl6788的主題 / 回貼

1樓發表于: 2012-11-15 20:41

全看 | 小中大

火氣很大哦! 我試驗了都用M來實現以上梯形圖也是可以實現的 ?請問如何解釋呢?

xhl6788

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 120 個
工控威望: 256 點
下載積分: 299 分
在線時間: 105(小時)
注冊時間: 2009-07-20
最后登錄: 2022-12-01
查看xhl6788的主題 / 回貼

2樓發表于: 2012-11-15 20:57

全看 | 小中大

按下X0 按鈕 M0 =ON 一個掃描周期,第一個掃描周期 M0 的長開觸點閉合常閉觸點打開此時能流經過M0 的常開觸點流經Y1的常閉觸點使Y1得電,此時Y1線圈為ON 其一下的觸點相應動作,(Y1的,常閉觸點閉合,此時M0的常閉觸點打開不能形成自鎖)
第二個掃描周期 M0復位 (此時形成自鎖回路) 都是軟元件跟輸入輸出映像沒關系.

xhl6788

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 120 個
工控威望: 256 點
下載積分: 299 分
在線時間: 105(小時)
注冊時間: 2009-07-20
最后登錄: 2022-12-01
查看xhl6788的主題 / 回貼

3樓發表于: 2012-11-17 17:31

全看 | 小中大

你吧Y1 改成M10 仿真下看看就知道了
