設計題目13 彩燈廣告屏的PLC控制
1.1任務描述
彩燈在我們?nèi)粘Ｉ�活中隨處可見的，無論是美化，亮化工程，還是企業的廣告宣傳，都借助與彩燈的形勢，使得各個城市的夜晚光彩奪目，繽彩紛呈。這些彩燈可以是用霓虹燈管制成各種形狀和各種顏色的燈管，也可以是用白熾燈或者日光燈做光源，照亮大幅或巨幅的宣傳畫彩燈控制可以達到宣染效果，是通過控制全部或者部分彩燈的亮和滅，閃爍的頻率，燈的亮度及燈光流的方向來實現。在不太復雜的彩燈控制中，一般可以采用單片機或者各種專用的彩燈控制器來實現，本設計是采用PLC來完成課題設計的。
1.2控制任務和要求
彩燈廣告屏，其示意圖如（圖1）所示：


（圖1）彩燈廣告屏示意圖
彩燈和流水燈的時序圖如（圖2）所示：


（圖2）彩燈和流水燈的時序圖

對彩燈控制器的要求如下：
① 廣告屏中間部分有8根彩燈管，從左到右排列，編號1-8。系統啟動以后，
燈管點亮的順序依次為：1-2-3-4-5-6-7-8號，時間間隔為1秒，8根彩燈管全亮后，持續10秒，然后按照8-7-6-5-4-3-2-1號的順序依次熄滅，時間間隔為1秒。燈管全熄滅后等待2秒，在從8號燈管開始，按照8-7-6-5-4-3-2-1號的順序依次點亮，時間間隔為1秒，燈管全亮后，持續20秒，再按照1-2-3-4-5-6-7-8號的順序熄滅，時間間隔仍為1秒，燈管全熄滅后等待2秒，再重新開始上述的過程的循環。
② 廣告屏四周安裝有24只流水燈，4只一組，共分成6組即（Ⅰ-Ⅱ-Ⅲ-Ⅳ-Ⅴ
-Ⅵ）。統啟動以后，按照從Ⅰ-Ⅵ順序，間隔為1秒點亮并循環。18秒后，按照Ⅵ-Ⅰ的順序，依次點亮并進行循環。再按照Ⅰ-Ⅵ的順序循環往復，直到系統停止工作。
③ 系統用啟動按鈕和停止按鈕操作，并有單步/連續控制
④ 各個彩燈的工作電壓均為220VAC。

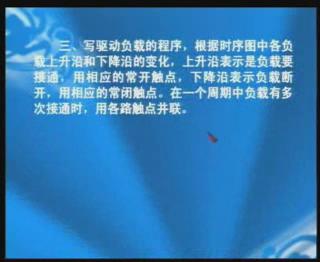

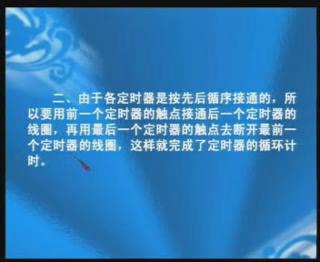

這個程序不難，是典型的時序循環問題，編程有一定的規律。也可用西門子200PLC順序控制指令的并行分枝，很容易達到目的。
