工控人家園 三菱工控論壇 給三菱FX1S-30MR PLC增加晶體管輸出功能

yxxiee2

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 39 個
工控威望: 186 點
下載積分: 601 分
在線時間: 14(小時)
注冊時間: 2011-12-05
最后登錄: 2025-03-08
查看yxxiee2的主題 / 回貼

樓主發表于: 2012-01-10 22:20

全看 | 小中大

圖片：

本人的PLC是FX1S-30MR，為了驅動步進電機模塊，試著把Y0、Y1兩個輸出口改成了晶體管的輸出形式，獲得成功。經過運行，完全正常。

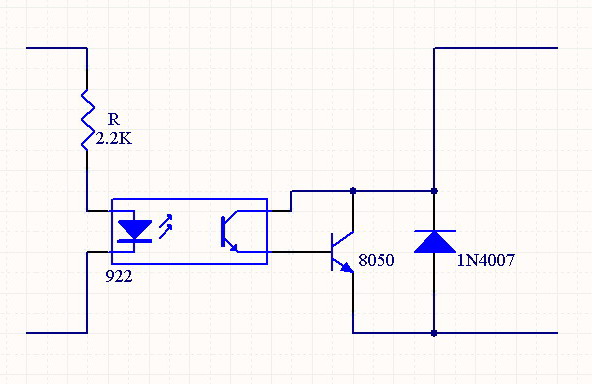

方法是拆下Y0、Y1繼電器，根據以下電路圖用洞洞板剪兩個和繼電器一樣大小的小板，焊上相應的元器件，再焊到繼電器的位置，就可以了，光耦也可以用其它的型號，因我手頭只有這種型號的。

zmy450365

超越夢想

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 785 個
工控威望: 5312 點
下載積分: 15628 分
在線時間: 388(小時)
注冊時間: 2011-12-21
最后登錄: 2020-05-31
查看zmy450365的主題 / 回貼

1樓發表于: 2012-02-25 14:49

全看 | 小中大

學習了謝謝
