工控人家園 綜合討論 [重賞]高手編一段FX1n的程序，越簡單越好

工業巨子

2004年日本早稻田大學畢業，2010榮獲“豐田終身成就獎”

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 162 個
工控威望: 362 點
下載積分: 1695 分
在線時間: 75(小時)
注冊時間: 2008-12-29
最后登錄: 2017-03-22
查看工業巨子的主題 / 回貼

樓主發表于: 2011-07-22 04:58

全看 | 小中大

圖片：

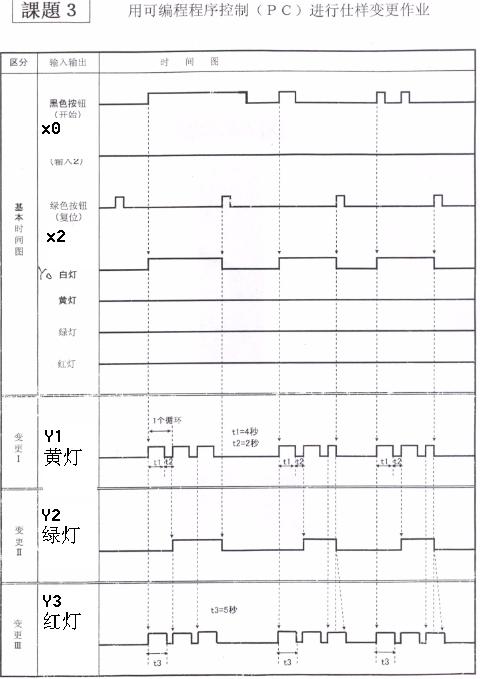

參加TB電氣的比賽，按圖紙要求編一段程序
我自己編的有點長，超過100步；集思廣益，群策群力，希望高手編一段經典的程序。

感謝大家的踴躍參與，感謝“givemepower”的程序，但是你對圖紙理解錯了。
第一：“仕樣”是日本的叫法，中國可以翻譯為“情況”。比如：“仕樣一黃燈”，“第一種情況黃燈的工作狀態”。
第二：里面有脈沖時間，不是M8013，而是t1=4秒，t2=2秒，t3=5秒
第三：開始按鈕X0，一按下“白燈”“黃燈”“綠燈”“紅燈”同時工作；復位按鈕X2

結論：
感謝大家的踴躍參與，收到有效試卷7份。看到了高手，也看到了新手，錯誤百出。有效試卷的評論在回復在第36樓

本帖最近評分記錄：

下載積分:+5(ymmfa) 有意義的討論

2004年日本早稻田大學畢業，2010榮獲“豐田終身成就獎”，2011年入選“名人堂”（HALL OF FAME)
