這是松下伺服和西門子PLC的接線端子，大家能不能幫我連一下，順便幫忙說一下原理，謝謝。
我就是想用224這個晶體管輸出的PLC，Q0.0發高速脈沖來控制伺服的定位（程序都會寫，就不會接線），想用脈沖+方向控制伺服。大家看看這個Q0.0怎么接到伺服上，中間需要加電阻嗎？
希望大家講一下接線的原理。為什么這樣接線？聽說是共陽還是什么的？大家介紹一下，謝謝。

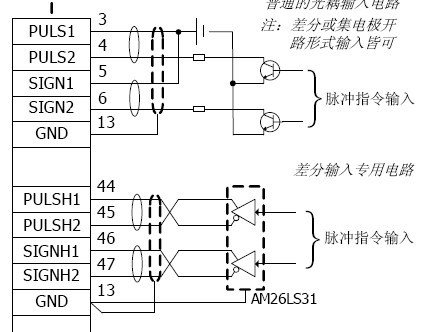

回復1樓的前輩，伺服有2個PU啊，Q0.0接哪個呢？前輩能不能幫忙連一下，謝謝 。看圖上脈沖輸入有2種形式的，西門子高速脈沖輸出是輸入哪種形式呢？具體該怎么接線呢。3、4、5、6、44、45、46、47需要接哪幾個端子？

希望前輩們講的詳細一點，新手不是很明白，謝謝大家

有個朋友說是這樣接線，如果是這樣接線的話，就和6樓朋友的接線不一樣了，那么那個對呢？

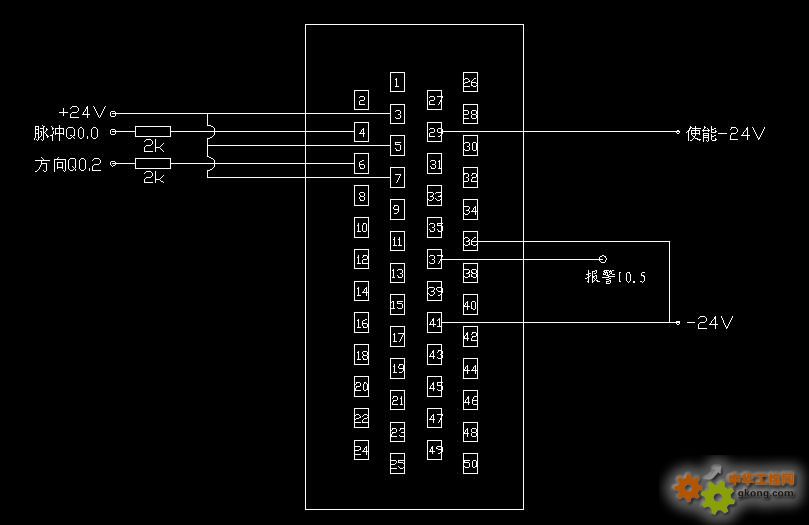

大家看看是這樣接線嗎？

我上面畫的圖對嗎？

樓上的師傅，我這樣接線呢，可以嗎？

謝謝你，我明天接上線試試。
說句實話工控人家比中國工控網和中華工控網回帖率要高很多，工控人家的朋友都比較熱情。謝謝大家

我用Q0.0發高速脈沖控制頻率，用Q0.1的開關信號控制正反轉不行嗎？
