hjx
級別: 略有小成
精華主題: 0
發帖數量: 80 個
工控威望: 210 點
下載積分: 806 分
在線時間: 40(小時)
注冊時間: 2008-12-14
最后登錄: 2014-01-27
查看hjx的 主題 / 回貼
36樓  發表于: 2010-11-17 22:40
30樓的程序還沒看，等下下載瞧瞧。我前面發一個帖子經28樓提醒，是考慮不周。現在重新發一個，請大家指正。用PLC編程的話這個問題很簡單:1 采用移位繼電器循環，以按鈕為移位脈沖。2  采用計數器，用比較指令。只所以用繼電器線路，也是練練學習一下
附件： 繼電器線路圖.doc (36 K) 下載次數:12
sanma
級別: 略有小成
精華主題: 0
發帖數量: 294 個
工控威望: 497 點
下載積分: 600 分
在線時間: 427(小時)
注冊時間: 2009-09-11
最后登錄: 2025-09-22
查看sanma的 主題 / 回貼
37樓  發表于: 2010-11-18 13:48
樓主的電路圖不知有沒有在實際的接中試過，用PLC的程序來試繼電器的接線，兩者不一定有相同的結果，因為繼電器有個機械動作時間。
nswrq
過好每一 天
級別: 略有小成
精華主題: 0
發帖數量: 115 個
工控威望: 206 點
下載積分: 677 分
在線時間: 23(小時)
注冊時間: 2010-09-09
最后登錄: 2021-08-05
查看nswrq的 主題 / 回貼
38樓  發表于: 2010-11-18 18:30

工控組態
工控組態
級別: 論壇先鋒
精華主題: 0
發帖數量: 243 個
工控威望: 1160 點
下載積分: 2945 分
在線時間: 329(小時)
注冊時間: 2009-09-03
最后登錄: 2025-09-03
查看工控組態的 主題 / 回貼
39樓  發表于: 2010-11-18 18:46
        繼電器電路講究電路簡單，盡量少的使用繼電器與觸點而達到控制要求，看我畫的！
附件： 能直接畫成電路圖.zip (12 K) 下載次數:25
kongxiao
師父多多，好處多多！嘿嘿！
級別: 略有小成
精華主題: 0
發帖數量: 71 個
工控威望: 320 點
下載積分: 1338 分
在線時間: 63(小時)
注冊時間: 2010-09-03
最后登錄: 2019-03-05
查看kongxiao的 主題 / 回貼
40樓  發表于: 2010-11-18 19:50
引用
引用第39樓阿權1于2010-11-18 18:46發表的  :
        繼電器電路講究電路簡單，盡量少的使用繼電器與觸點而達到控制要求，看我畫的！

兄弟 我估計你這個用繼電器接不行  即使行 也會存在故障率高
不恥下問，是以謂之文也！！！！！
工控組態
工控組態
級別: 論壇先鋒
精華主題: 0
發帖數量: 243 個
工控威望: 1160 點
下載積分: 2945 分
在線時間: 329(小時)
注冊時間: 2009-09-03
最后登錄: 2025-09-03
查看工控組態的 主題 / 回貼
41樓  發表于: 2010-11-18 20:15
       你所考慮的問題不說我也知道，還有的是觸點，改成這樣絕對行，絕對可靠！！！！！
一個可行的方法要在應用當中要看實際情況靈活改動！
[ 此帖被阿權1在2010-11-18 20:32重新編輯 ]
附件： 能直接畫成電路圖改.zip (12 K) 下載次數:10
dracy
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看dracy的 主題 / 回貼
42樓  發表于: 2010-11-18 22:56
xuexile!
tangshiwei3
級別: 略有小成
精華主題: 0
發帖數量: 160 個
工控威望: 344 點
下載積分: 531 分
在線時間: 402(小時)
注冊時間: 2008-09-13
最后登錄: 2024-12-14
查看tangshiwei3的 主題 / 回貼
43樓  發表于: 2010-11-19 00:58
可以的
tangshiwei3
級別: 略有小成
精華主題: 0
發帖數量: 160 個
工控威望: 344 點
下載積分: 531 分
在線時間: 402(小時)
注冊時間: 2008-09-13
最后登錄: 2024-12-14
查看tangshiwei3的 主題 / 回貼
44樓  發表于: 2010-11-19 01:37
有點難
jackal
索馬里海盜
級別: 論壇先鋒
精華主題: 0
發帖數量: 630 個
工控威望: 1006 點
下載積分: 857 分
在線時間: 452(小時)
注冊時間: 2008-06-21
最后登錄: 2025-08-22
查看jackal的 主題 / 回貼
45樓  發表于: 2010-11-19 09:31
引用
引用第35樓阿權1于2010-11-17 21:22發表的  :

         用5個繼電器最多能發生很短的脈沖，人家的才叫閃爍電路，不過繼電器用的有點多，他那個電路要接11個繼電器！

我當然知道了      ON 與 OFF 是同樣的時間     比如都是2秒鐘。

我為什么只用5個繼電器是因為我利用了繼電器的機械動作時間差。

如果有3個人以上想看程序或者電路的話    我就貼出來
sguorong
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看sguorong的 主題 / 回貼
46樓  發表于: 2010-11-19 10:30
試試看
jackal
索馬里海盜
級別: 論壇先鋒
精華主題: 0
發帖數量: 630 個
工控威望: 1006 點
下載積分: 857 分
在線時間: 452(小時)
注冊時間: 2008-06-21
最后登錄: 2025-08-22
查看jackal的 主題 / 回貼
47樓  發表于: 2010-11-19 13:54

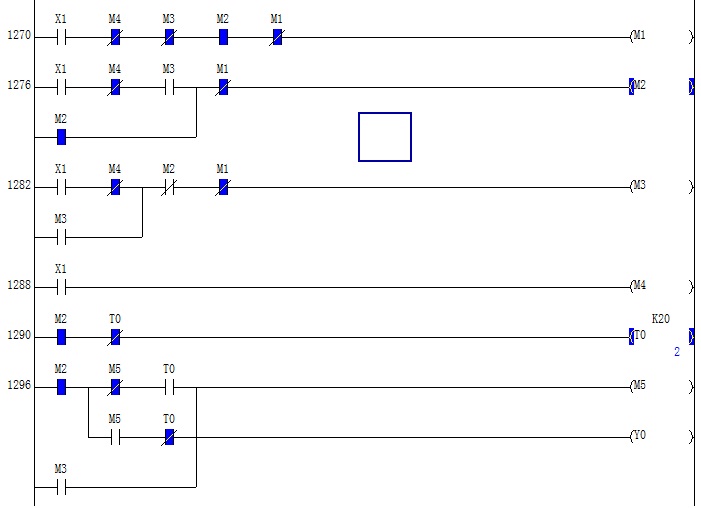

5個中間繼電器實現樓主所提出所有功能。  包括35樓啊權說的閃爍電路。

如果寫程序的話  最后一個M5 完全可以不要   把M5直接改成Y0
X1  按鈕
M4 把X1變成脈沖輸入
M1 所有指示燈狀態切斷
M2 指示燈閃爍
M3 指示燈常亮
M5 指示燈輸出轉接
T0 計時器
