xingtaig
級別: 略有小成
精華主題: 0
發帖數量: 322 個
工控威望: 414 點
下載積分: 1804 分
在線時間: 771(小時)
注冊時間: 2007-09-21
最后登錄: 2025-05-27
查看xingtaig的 主題 / 回貼
樓主  發表于: 2007-10-26 19:22
編碼器如以信號原理來分,有增量型編碼器,絕對型編碼器
描述:編碼器如以信號原理來分,有增量型編碼器,絕對型編碼器
附件: 編碼器如以信號原理來分.doc (27 K) 下載次數:105
網站提示: 請不要用迅雷下載附件,容易出錯
雪花飄飄
級別: VIP會員

精華主題: 1 篇
發帖數量: 2626 個
工控威望: 2052 點
下載積分: 6763 分
在線時間: 3552(小時)
注冊時間: 2007-09-03
最后登錄: 2025-05-15
查看雪花飄飄的 主題 / 回貼
1樓  發表于: 2007-10-26 23:08
坐個沙發。看看啦。
haichengwcj
級別: 略有小成
精華主題: 0
發帖數量: 75 個
工控威望: 220 點
下載積分: 770 分
在線時間: 6(小時)
注冊時間: 2007-08-24
最后登錄: 2020-01-03
查看haichengwcj的 主題 / 回貼
2樓  發表于: 2007-10-30 21:55
不知有沒有怎樣連接到PLC上的方法
pjf
級別: 家園常客
精華主題: 0
發帖數量: 642 個
工控威望: 714 點
下載積分: 2049 分
在線時間: 291(小時)
注冊時間: 2007-01-11
最后登錄: 2025-05-14
查看pjf的 主題 / 回貼
3樓  發表于: 2007-11-29 08:52
謝謝分享
sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5290 個
工控威望: 7516 點
下載積分: 160814 分
在線時間: 3232(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-28
查看sjm213的 主題 / 回貼
4樓  發表于: 2007-11-29 09:11
旋轉編碼器是一種光電式旋轉測量裝置,它將被測的角位移直接轉換成數字信號(高速脈沖信號)。因此可將旋轉編碼器的輸出脈沖信號直接輸入給PLC,利用PLC的高速計數器對其脈沖信號進行計數,以獲得測量結果。不同型號的旋轉編碼器,其輸出脈沖的相數也不同,有的旋轉編碼器輸出A、B、Z三相脈沖,有的只有A、B相兩相,最簡單的只有A相。

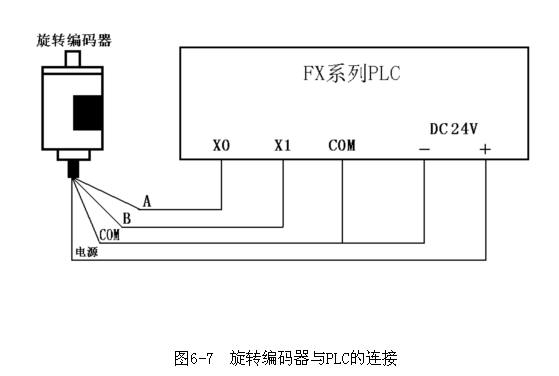

如圖所示是輸出兩相脈沖的旋轉編碼器與FX系列PLC的連接示意圖。編碼器有4條引線,其中2條是脈沖輸出線,1條是COM端線,1條是電源線。編碼器的電源可以是外接電源,也可直接使用PLC的DC24V電源。電源“-”端要與編碼器的COM端連接,“+ ”與編碼器的電源端連接。編碼器的COM端與PLC輸入COM端連接,A、B兩相脈沖輸出線直接與PLC的輸入端連接,連接時要注意PLC輸入的響應時間。有的旋轉編碼器還有一條屏蔽線,使用時要將屏蔽線接地。



但是各種編碼器具體的接線方法還是需要仔細研究其說明手冊,并非通用!
lmz0823
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lmz0823的 主題 / 回貼
5樓  發表于: 2007-11-29 09:57
下了看看,謝謝
3307
級別: 探索解密
精華主題: 0
發帖數量: 37 個
工控威望: 195 點
下載積分: 465 分
在線時間: 7(小時)
注冊時間: 2007-11-17
最后登錄: 2013-08-03
查看3307的 主題 / 回貼
6樓  發表于: 2007-11-29 11:48
謝謝,共同進步
zjy76900130
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zjy76900130的 主題 / 回貼
7樓  發表于: 2007-11-29 11:58
好啊
jiancongai
級別: 探索解密
精華主題: 0
發帖數量: 42 個
工控威望: 179 點
下載積分: 465 分
在線時間: 34(小時)
注冊時間: 2007-11-22
最后登錄: 2017-12-24
查看jiancongai的 主題 / 回貼
8樓  發表于: 2007-11-29 12:51
謝謝分享
clj243
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看clj243的 主題 / 回貼
9樓  發表于: 2007-11-30 16:21
好好學習
zqian
級別: 略有小成
精華主題: 0
發帖數量: 335 個
工控威望: 459 點
下載積分: 8770 分
在線時間: 781(小時)
注冊時間: 2007-06-21
最后登錄: 2019-05-19
查看zqian的 主題 / 回貼
10樓  發表于: 2007-12-01 21:15
謝謝分享
