樓主發表于: 2024-09-25 09:21

只看樓主 | 小中大

圖片：

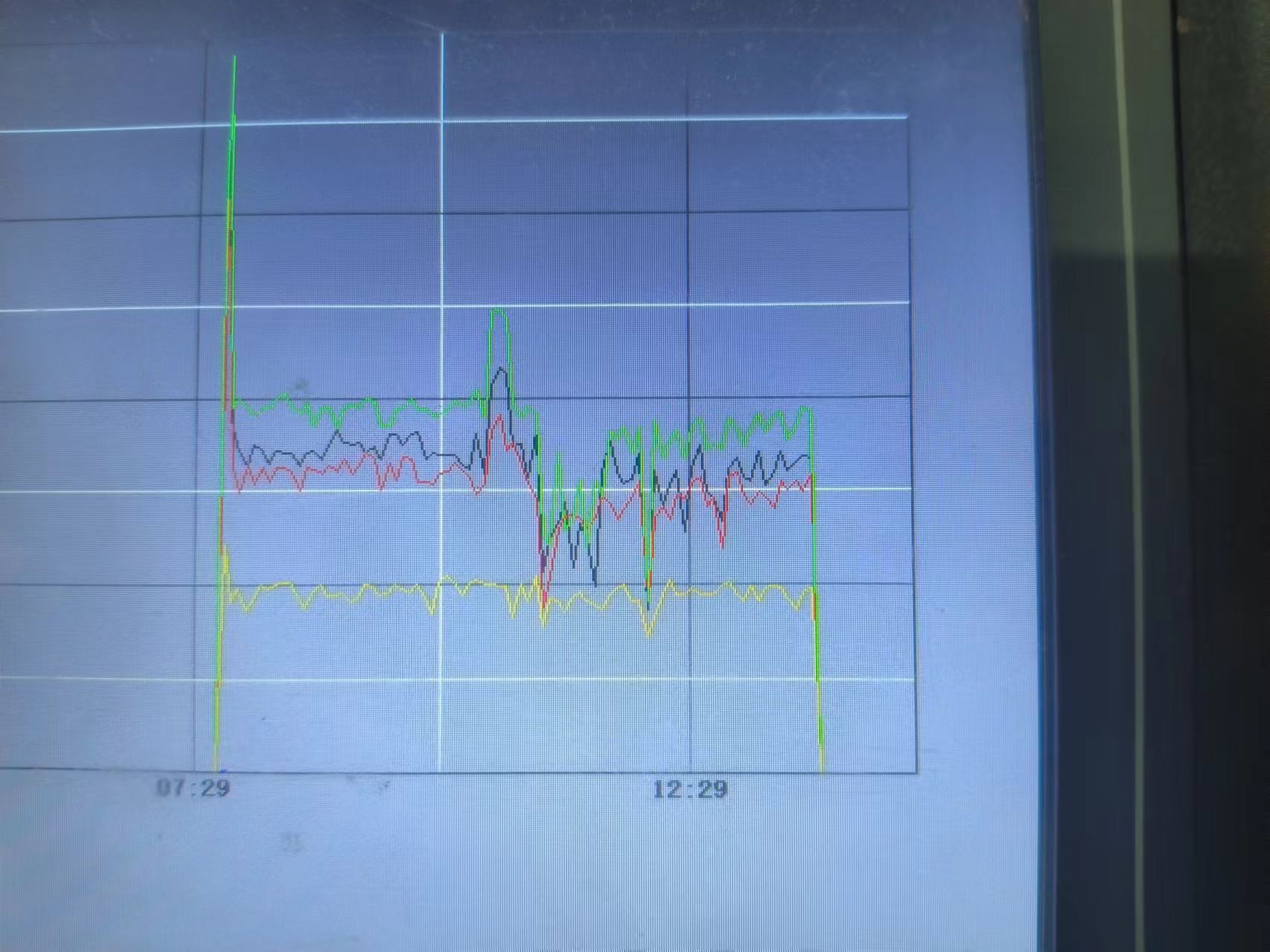

圖片有4條電流曲線（黃色代表的是零線電流，其余三色代表的是三相線電流）。有趣的是其他三相電流是在調節（在變），零線幾乎是保持一個值（幾乎不變）。這是一個PWM控制加熱器控溫的過程。如果按三相電流公式是解釋不了的，請大神幫忙分析一下原理。

gaoyingchun

GaoYingChun

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 215 個
工控威望: 310 點
下載積分: 2926 分
在線時間: 116(小時)
注冊時間: 2016-05-06
最后登錄: 2025-06-01
查看gaoyingchun的主題 / 回貼

1樓發表于: 2024-09-25 09:40

只看該作者 | 小中大

負載星型接法，三相電流由于相位角的原因，零線電流理論為0，由于各相負載存在偏差（無法做到阻值相等），所以零線會有較小電流

雪山飛狐

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 13057 個
工控威望: 15792 點
下載積分: 46079 分
在線時間: 1024(小時)
注冊時間: 2019-06-05
最后登錄: 2025-06-05
查看雪山飛狐的主題 / 回貼

2樓發表于: 2024-09-25 10:14

只看該作者 | 小中大

分析原理，解決問題。

愛在日落之后

所有的偉大，源于一個勇敢的開始

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 663 個
工控威望: 705 點
下載積分: 3444 分
在線時間: 141(小時)
注冊時間: 2022-07-25
最后登錄: 2025-06-04
查看愛在日落之后的主題 / 回貼

3樓發表于: 2024-09-25 10:55

只看該作者 | 小中大

還解釋不了的

剛睡醒的人

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 46 個
工控威望: 77 點
下載積分: 5641 分
在線時間: 27(小時)
注冊時間: 2022-11-11
最后登錄: 2025-05-30
查看剛睡醒的人的主題 / 回貼

4樓發表于: 2024-09-25 11:02

只看該作者 | 小中大

但為什么零線檢測出來的電流，不會跟著三相電流變化而變化？

引用
引用第1樓gaoyingchun于2024-09-25 09:40發表的 :
負載星型接法，三相電流由于相位角的原因，零線電流理論為0，由于各相負載存在偏差（無法做到阻值相等），所以零線會有較小電流

jixzang

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 198 個
工控威望: 1145 點
下載積分: 1869 分
在線時間: 70(小時)
注冊時間: 2024-02-27
最后登錄: 2025-06-05
查看jixzang的主題 / 回貼

5樓發表于: 2024-09-25 14:09

只看該作者 | 小中大

零線電流是三相電流的向量和，Y0形接法只要三相電流不相等零線就有電流，如果Y尾沒接零則Y尾電壓偏移不為0。看圖是正常的。

ltcjmm

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 39 個
工控威望: 210 點
下載積分: 1386 分
在線時間: 89(小時)
注冊時間: 2007-07-22
最后登錄: 2025-05-28
查看ltcjmm的主題 / 回貼

6樓發表于: 2024-10-23 14:28

只看該作者 | 小中大

負載是怎樣接的也沒交待，這問題就不好答了
