工控人家園 綜合討論 請教一下這個輸出電路怎么接線，另一端的輸入是NPN信號。

jum1982

級別: 家園常客

精華主題: 1 篇
發帖數量: 197 個
工控威望: 753 點
下載積分: 695 分
在線時間: 114(小時)
注冊時間: 2014-02-12
最后登錄: 2025-06-10
查看jum1982的主題 / 回貼

樓主發表于: 2023-02-22 13:12

只看樓主 | 小中大

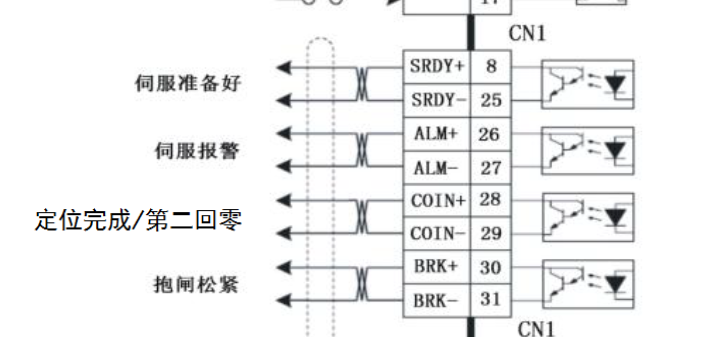

圖片：

看上去+接正級，-輸出也是正級。

ljb6688

級別: 工控俠客

精華主題: 0
發帖數量: 1866 個
工控威望: 2015 點
下載積分: 116483 分
在線時間: 2005(小時)
注冊時間: 2009-12-08
最后登錄: 2025-07-18
查看ljb6688的主題 / 回貼

1樓發表于: 2023-02-22 13:19

只看該作者 | 小中大

公共端應該接正

電氣自動化，智能化控制，數據遠傳采集。工控元件代理，機器人附件

tingfenghu

級別: 工控俠客

精華主題: 0
發帖數量: 2866 個
工控威望: 3638 點
下載積分: 3560 分
在線時間: 3826(小時)
注冊時間: 2007-11-04
最后登錄: 2025-07-19
查看tingfenghu的主題 / 回貼

2樓發表于: 2023-02-22 13:19

只看該作者 | 小中大

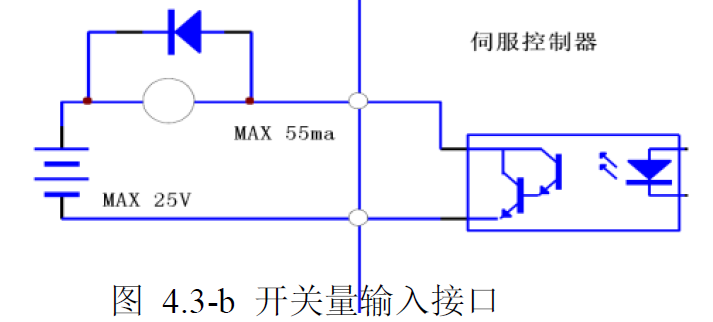

將伺服里面看成一個開關，NPN型，公共線接負。

下邊接電源公共線負，上邊是輸出，
繼電器的公共線是正，
繼電器控制線接上邊輸出的電源負。

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

jum1982

級別: 家園常客

精華主題: 1 篇
發帖數量: 197 個
工控威望: 753 點
下載積分: 695 分
在線時間: 114(小時)
注冊時間: 2014-02-12
最后登錄: 2025-06-10
查看jum1982的主題 / 回貼

3樓發表于: 2023-02-22 13:24

只看該作者 | 小中大

謝謝兄弟

引用
引用第2樓tingfenghu于2023-02-22 13:19發表的 :
將伺服里面看成一個開關，NPN型，公共線接負。

下邊接電源公共線負，上邊是輸出，
繼電器的公共線是正，
繼電器控制線接上邊輸出的電源負。
