工控肥仔

工控肥仔

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 709 個
工控威望: 6411 點
下載積分: 741 分
在線時間: 847(小時)
注冊時間: 2018-11-17
最后登錄: 2025-09-22
查看工控肥仔的主題 / 回貼

樓主發表于: 2022-04-22 15:53

只看樓主 | 小中大

圖片：

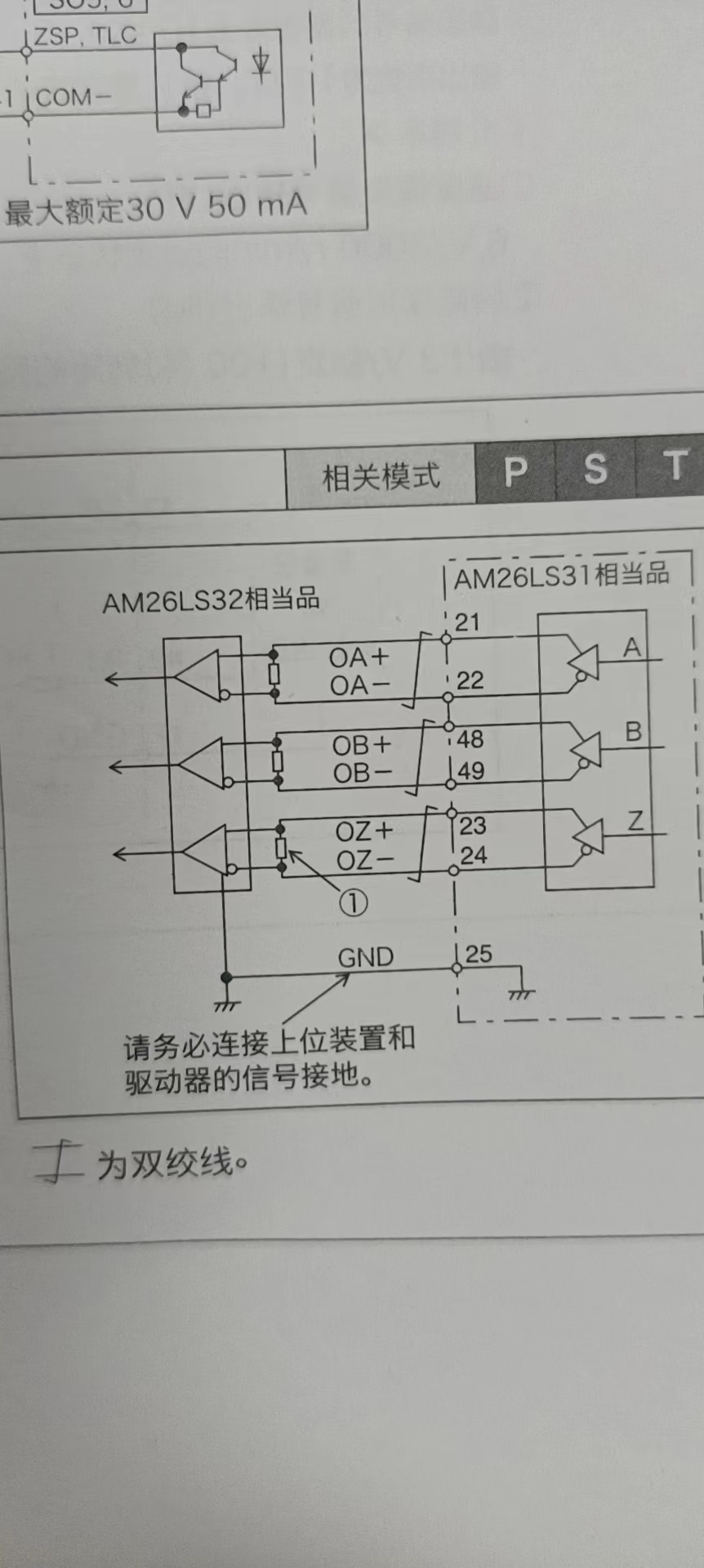

哪位大師能跟講下這個松下A6伺服驅動器X4接口的OA+ OA-,OB+ OB-,跟PLC高速脈沖輸入口怎么連接？

我想監控馬達走的位置跟編碼器發出來的是否一致

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4946 個
工控威望: 8381 點
下載積分: 18490 分
在線時間: 3465(小時)
注冊時間: 2016-10-31
最后登錄: 2025-09-21
查看夢雨天涯的主題 / 回貼

1樓發表于: 2022-04-23 00:36

只看該作者 | 小中大

你應該是讀取編碼器絕對值和你當前伺服位置做比較。然后有個上下公差。。。這不就行啦行啦

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。
工控技術交流QQ群942493953

marksman_01

一起進步

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 506 個
工控威望: 544 點
下載積分: 3328 分
在線時間: 144(小時)
注冊時間: 2019-06-01
最后登錄: 2025-09-10
查看marksman_01的主題 / 回貼

2樓發表于: 2022-04-23 09:30

只看該作者 | 小中大

如果是S/S接24V+的話，OA-,OB-,接0V，OA+,OB+接X點位信號

ren1823

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 357 個
工控威望: 3028 點
下載積分: 3127 分
在線時間: 500(小時)
注冊時間: 2019-08-01
最后登錄: 2025-09-19
查看ren1823的主題 / 回貼

3樓發表于: 2022-04-23 13:38

只看該作者 | 小中大

圖中是伺服差分式信號，PLC只能接收集電極式信號。淘寶買塊轉接板就行了

樓主留言：

好的，謝謝了，我現在知道怎么整了

本帖最近評分記錄：

下載積分:+5(工控肥仔) 用差分板轉換信號成功， ..

工控肥仔

工控肥仔

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 709 個
工控威望: 6411 點
下載積分: 741 分
在線時間: 847(小時)
注冊時間: 2018-11-17
最后登錄: 2025-09-22
查看工控肥仔的主題 / 回貼

4樓發表于: 2022-05-06 10:00

只看該作者 | 小中大

感謝各位的回復，買差分板試機OK，非常好用

永宏新華

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 353 個
工控威望: 386 點
下載積分: 14188 分
在線時間: 119(小時)
注冊時間: 2022-02-16
最后登錄: 2025-09-12
查看永宏新華的主題 / 回貼

5樓發表于: 2022-05-06 10:13

只看該作者 | 小中大

學習學習

cypress1121

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 185 個
工控威望: 3273 點
下載積分: 20675 分
在線時間: 422(小時)
注冊時間: 2020-01-07
最后登錄: 2025-09-18
查看cypress1121的主題 / 回貼

6樓發表于: 2022-05-06 11:42

只看該作者 | 小中大

A B用差分轉開集極電路板即可，我都這樣用。另外Z的話可直接接PLC輸入，伺服接點為19.CZ。

另一個方式用高速計數模組，可惜好像只支援FX3U系列~~
