工控人家園 西門子工控論壇 老師傅進來看看我算的對不對

富陽工控

燈泡電工

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 337 個
工控威望: 536 點
下載積分: 23633 分
在線時間: 157(小時)
注冊時間: 2012-07-06
最后登錄: 2025-06-28
查看富陽工控的主題 / 回貼

樓主發表于: 2021-07-03 05:56

只看樓主 | 小中大

圖片：

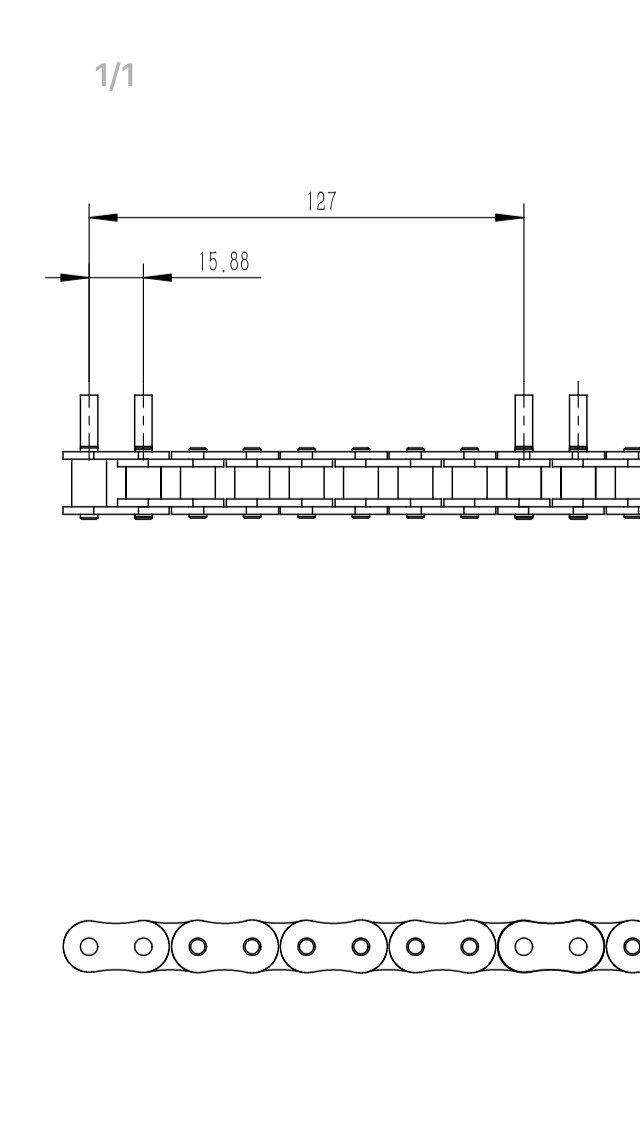

已知鏈條節距15.875，鏈輪齒數48， 15.875*48 求得分度圓周長為762mm

伺服電機減速機減速比為1：:70，伺服編碼器分辨率假設為2500P/R，則鏈輪轉1圈需要的脈沖為175000個

175000/762=230P/mm，鏈條單次行程為127mm，則PLC應發總脈沖數為230*127=29210

假設要求精度為0.001mm/P，電機每圈鏈輪轉動距離為762/70=10.89mm，電子齒輪比為2500/10890

fgx9306

Engineer-X

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 747 個
工控威望: 851 點
下載積分: 20426 分
在線時間: 157(小時)
注冊時間: 2015-06-08
最后登錄: 2025-07-03
查看fgx9306的主題 / 回貼

1樓發表于: 2021-07-03 20:39

只看該作者 | 小中大

通常脈沖當量設為.0.01MM，或0.001MM，這樣好算給定位置的脈沖數
