吾志所向
級別: 家園常客
精華主題: 0
發帖數量: 379 個
工控威望: 661 點
下載積分: 1923 分
在線時間: 168(小時)
注冊時間: 2016-12-10
最后登錄: 2025-05-13
查看吾志所向的 主題 / 回貼
樓主  發表于: 2020-07-13 12:32

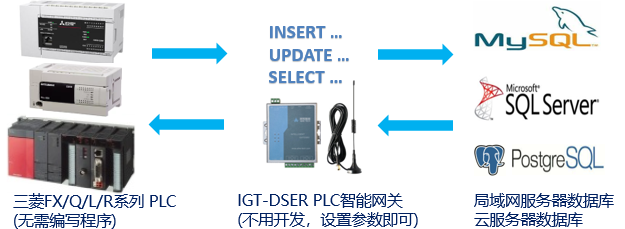

         采用IGT-DSER智能網關收集兩臺設備的數據,更新到SQLServers數據庫,設備上的PLC型號是三菱R08CPU,網關上有兩個網口,網口1通過交換機連接兩臺PLC設備,網口2通過路由器連接服務器。

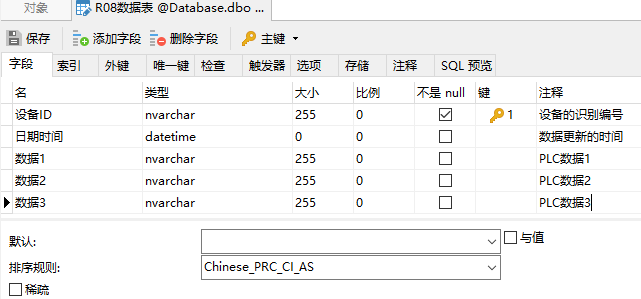

         首先通過數據庫工具軟件navicat連接數據庫服務器,建立好數據表,如下圖:


         每臺設備一行數據記錄,根據設備ID按周期每5秒更新一次數據表,通過網關的參數軟件設置的數據配置如下:

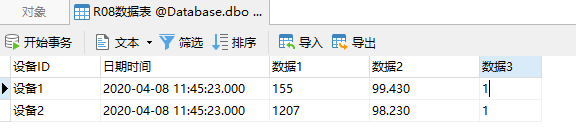

         通過‘參數’->‘參數寫入到網關’下載數據配置到網關后重啟網關,網關即進入工作狀態,按照設定采集PLC的數據后更新數據庫。可以打開數據表查看數據更新狀況,如下圖:

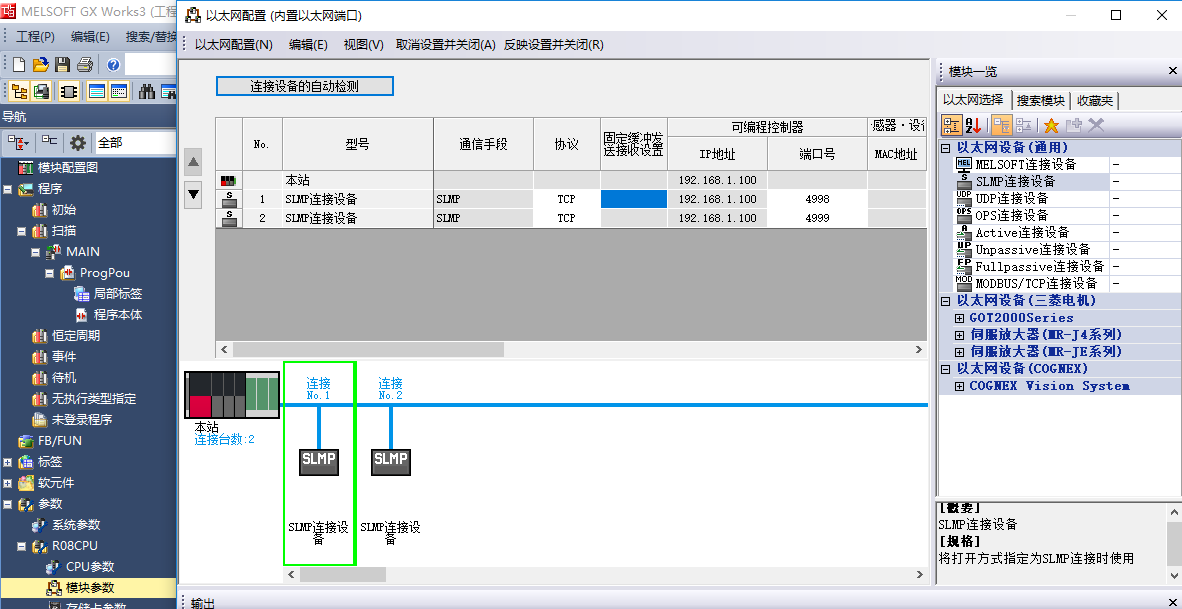

         R08CPU的設置如下,兩臺PLC除了IP地址不一樣外,其它都一樣:


         網關支持三菱、西門子、歐姆龍、羅克韋爾、施耐德等幾乎所有的PLC,網關默認是Modbus協議集,可根據實際的PLC型號,通過參數軟件進行切換,以下有詳細的步驟:

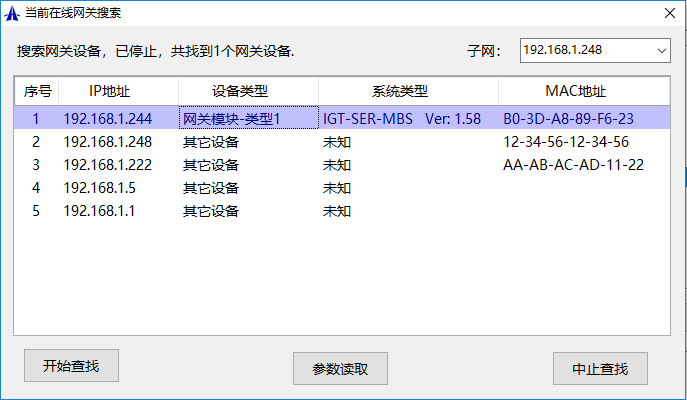

         首先,電腦上運行網關的參數設置軟件,通過交換機網線連接到網關模塊,設置電腦的IP地址與網關同網段,網關的默認IP是192.168.1.244,然后通過‘工具’->‘搜索在線網關’搜網關設備:

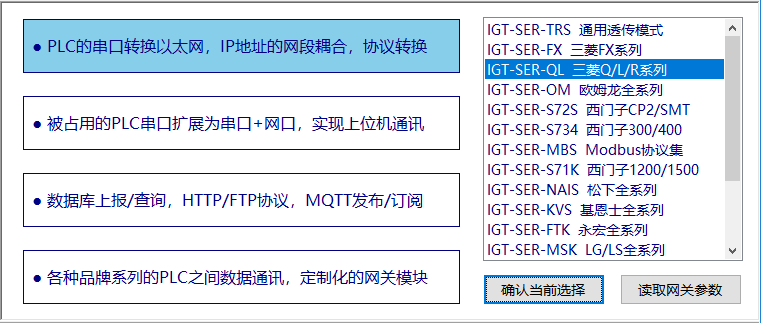

        點‘參數讀取’,然后切換網關的系統型號為‘IGT-SER-QL 三菱Q/L/R系列 ’,點‘確認當前選擇’,然后通過‘參數’->‘參數寫入到網關’下載,‘工具’->‘重啟網關’重啟:


        重啟之后,再次搜索在線網關,系統型號已切換到IGT-SER-QL,然后設置IP地址等參數。
        相關軟件與手冊下載: PLC數據庫網關.rar (1408 K) 下载次数:81
[ 此帖被吾志所向在2020-12-09 11:37重新編輯 ]
一心工控
級別: 略有小成
精華主題: 0
發帖數量: 253 個
工控威望: 380 點
下載積分: 1400 分
在線時間: 78(小時)
注冊時間: 2018-06-02
最后登錄: 2025-06-12
查看一心工控的 主題 / 回貼
1樓  發表于: 2020-07-20 14:13
之前看過西門子的帖子,三菱的這里有了,那歐姆龍的PLC設置呢?
小地主22
級別: 家園常客
精華主題: 0
發帖數量: 563 個
工控威望: 613 點
下載積分: 1798 分
在線時間: 462(小時)
注冊時間: 2020-04-30
最后登錄: 2025-06-05
查看小地主22的 主題 / 回貼
2樓  發表于: 2020-07-21 17:41
引用
引用第1樓一心工控于2020-07-20 14:13發表的  :
之前看過西門子的帖子,三菱的這里有了,那歐姆龍的PLC設置呢?

歐姆龍的出了估計也看不懂,十有八九全英文
彭萬生
級別: 工控俠客
精華主題: 0
發帖數量: 1888 個
工控威望: 2102 點
下載積分: 131756 分
在線時間: 1278(小時)
注冊時間: 2013-08-04
最后登錄: 2024-04-17
查看彭萬生的 主題 / 回貼
3樓  發表于: 2020-07-21 18:47
謝謝,學習了
liguanhui
【人生江湖】天下風云出我輩,一入江湖歲月催,皇圖霸業談笑中,
級別: 略有小成
精華主題: 1 篇
發帖數量: 195 個
工控威望: 318 點
下載積分: 3123 分
在線時間: 86(小時)
注冊時間: 2007-08-07
最后登錄: 2025-03-05
查看liguanhui的 主題 / 回貼
4樓  發表于: 2020-08-24 00:15
歐姆龍也有的
一心工控
級別: 略有小成
精華主題: 0
發帖數量: 253 個
工控威望: 380 點
下載積分: 1400 分
在線時間: 78(小時)
注冊時間: 2018-06-02
最后登錄: 2025-06-12
查看一心工控的 主題 / 回貼
5樓  發表于: 2020-08-26 13:15
歐姆龍PLC與數據庫雙向通訊:
https://blog.csdn.net/AutoCtrl666/article/details/107533369
