壓機有兩種控制方式，位移控制和力控制。
壓機位移控制：達到多少位移就返回。（設定的位移等于實際的位移）
壓機力控制：在指定位移（一般比實際位移量要大，還沒走到那個位移，力就已經達到返回）
一． 編寫標定程序。
壓機程序（監控儀sequence）如圖：
34mm為壓機沒接觸到力傳感器之前的位置！！！！用位移控制方式，最大力（保護力）設為2（一般）。
37mm為壓機開始壓后達不到的位置（因為上方有限位塊），走力的控制方式
二． 標定一般取5組數據。即將量程分為5等份。目前用的壓機量程為15KN.所以標定走的力的控制設為2.5；5；7.5；10；12，5（在37mm那個MOTION里面設），具體如圖：
三．選擇標定程序。然后在服務的自動流程里面運行。
如圖：
四．統計完標定數據（屏上過程數據表顯示的力和標定儀上的力，總共5組，求出平均系數）。
如圖：

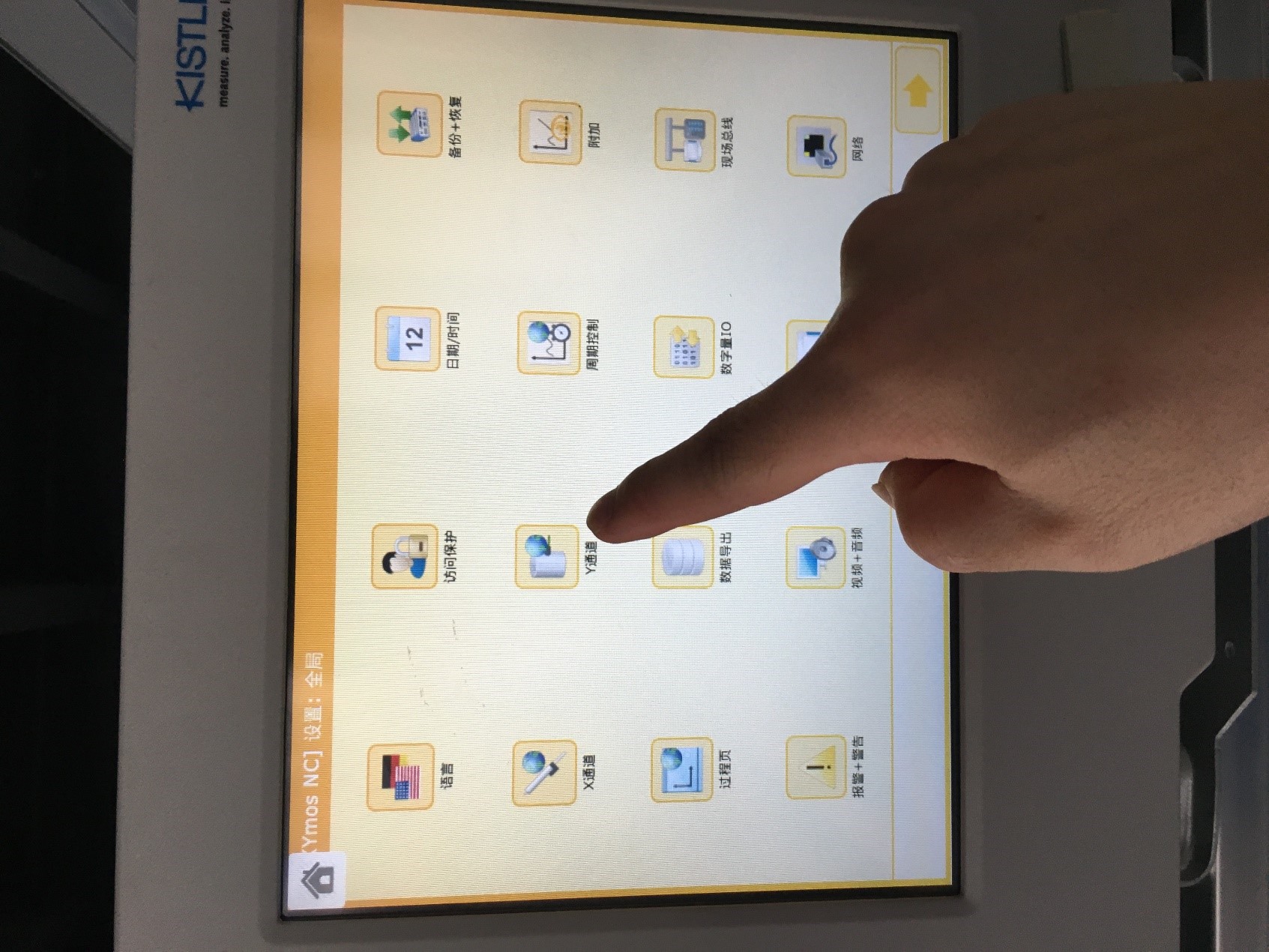

五．將平均系數乘以下面的值（力值1對應的信號7.2308），就是實際需要填入的值。填入設置里面Y通道
具體如圖：
