樓主發表于: 2018-04-10 10:01

只看樓主 | 小中大

圖片：

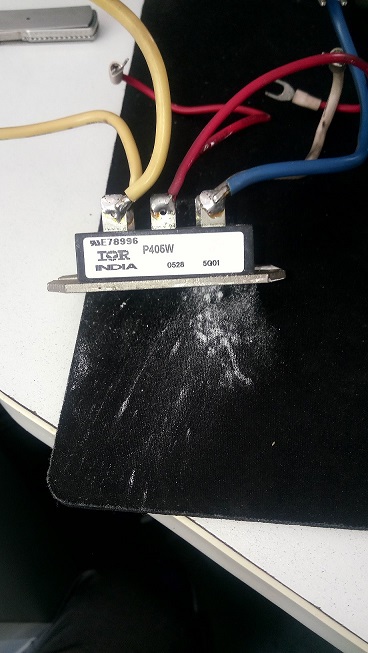

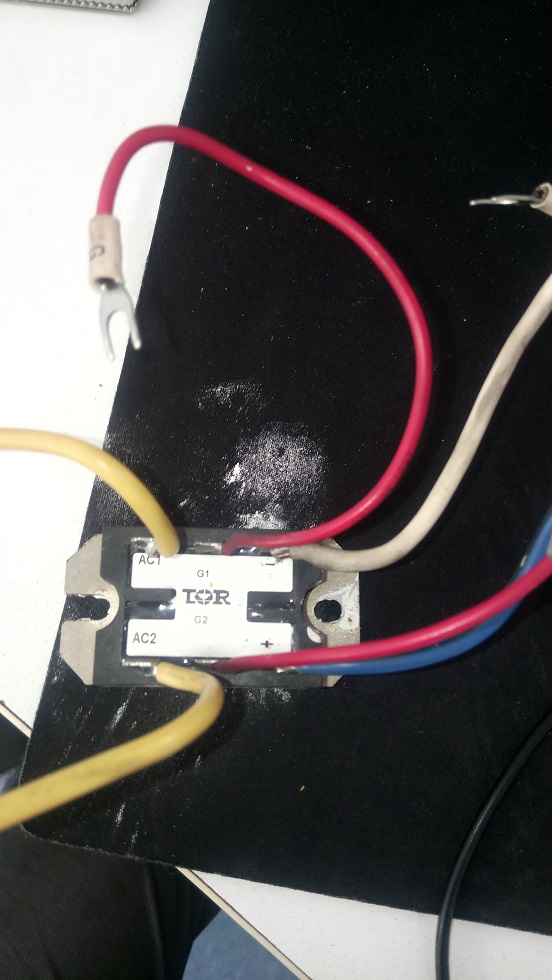

本次維修一臺測試儀涉及到一個直流調速控制器，檢查發現有此玩意，上網查了一下應該是個進口的IR半控整流橋，但我也不知道如何檢查好壞，論壇達人看看能否指點迷津

三人行者必有我師，擇其善者而從之

twingo49

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22606 分
在線時間: 1020(小時)
注冊時間: 2013-08-08
最后登錄: 2025-09-02
查看twingo49的主題 / 回貼

1樓發表于: 2018-04-10 10:30

只看該作者 | 小中大

用電表歐姆檔量AC1,AC2不通探針交換還是不通，量+，- 不通，探針交換會通

樓主留言：

用數字萬用表二極管檔測量AC1、AC2不通，交換也不通，測量+，-正向是0.5V左右，反向無窮大。但我看網上圖紙，+，-端實際是一個二極管串聯一個單相可控硅與另外一組并聯（也是二極管串聯單相可控管），因為有可控硅串聯，沒有觸發G腳，應該不導通呀，也就是不應該有0.5V偏壓呀

twingo49

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22606 分
在線時間: 1020(小時)
注冊時間: 2013-08-08
最后登錄: 2025-09-02
查看twingo49的主題 / 回貼

2樓發表于: 2018-04-10 11:23

只看該作者 | 小中大

引用
引用第1樓twingo49于2018-04-10 10:30發表的 :
用電表歐姆檔量AC1,AC2不通探針交換還是不通，量+，- 不通，探針交換會通

看錯了，當作橋氏整流器了

twingo49

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22606 分
在線時間: 1020(小時)
注冊時間: 2013-08-08
最后登錄: 2025-09-02
查看twingo49的主題 / 回貼

3樓發表于: 2018-04-10 11:44

只看該作者 | 小中大

引用
引用第2樓twingo49于2018-04-10 11:23發表的 :

看錯了，當作橋氏整流器了

應該還是可以分開量，-,AC1，-,AC2按照二極體的量法，AC1,+,G1還有AC2,+,G2按照SCR的量法

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2867 個
工控威望: 3639 點
下載積分: 3562 分
在線時間: 3832(小時)
注冊時間: 2007-11-04
最后登錄: 2025-09-02
查看tingfenghu的主題 / 回貼

4樓發表于: 2018-04-10 13:03

只看該作者 | 小中大

這種一種模塊，一般SCR，輸出是交流。
最好換一個好的驅動接上這個模塊試一下。
網上查一下datasheet，看看能不能找到資料。

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

fsjnzhy

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1129 個
工控威望: 2294 點
下載積分: 109010 分
在線時間: 1309(小時)
注冊時間: 2011-12-15
最后登錄: 2022-09-28
查看fsjnzhy的主題 / 回貼

5樓發表于: 2018-04-10 13:42

只看該作者 | 小中大

下圖是P405W內部結構圖，用萬能表電阻檔可以初步判斷好壞。

本帖最近評分記錄：

下載積分:+2(往事如風) 真誠感謝！
