songgong
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看songgong的 主題 / 回貼
樓主  發表于: 2018-04-08 14:54
AB(Allen-Bradely)是羅克韋爾(ROCKWELL)集團下專門研發和生產PLC的公司,在PLC領域已經有幾十年的歷史,是世界上資歷最深的PLC供應商之一。AB的PLC產品以涉及面廣、通訊能力強、功能強大而著稱。產品有以下幾個系列:Micrologix、Flexlogix、SLC500系列、CompactLogix系列(使用RSLogix5000編程軟件)、ControLogix系列。
AB的EtherNet/IP是一種開放的工業網絡標準,支持隱式和顯示的信息通訊,使用商業、現成的EtherNet設備和物理介質。
隨著網絡通訊的發展, PLC程序遠程上下載、調試的技術已經非常成熟和穩定,該技術能幫助工程師遠程進行設備維護,排除故障,使工程師不在忙于路途來回奔波,極大縮短了排故時間,提升了生產效率。下面我們介紹如何實現AB系列PLC程序遠程上下載、調試方法。
一、完成AB系列PLC程序遠程上下載、調試需要的硬件、軟件
1、可以運行Rockwell Software、GVCOM3的軟件并能上網的電腦一臺。
2、AB的PLC一臺
3、巨控GRM500遠程控制終端一臺

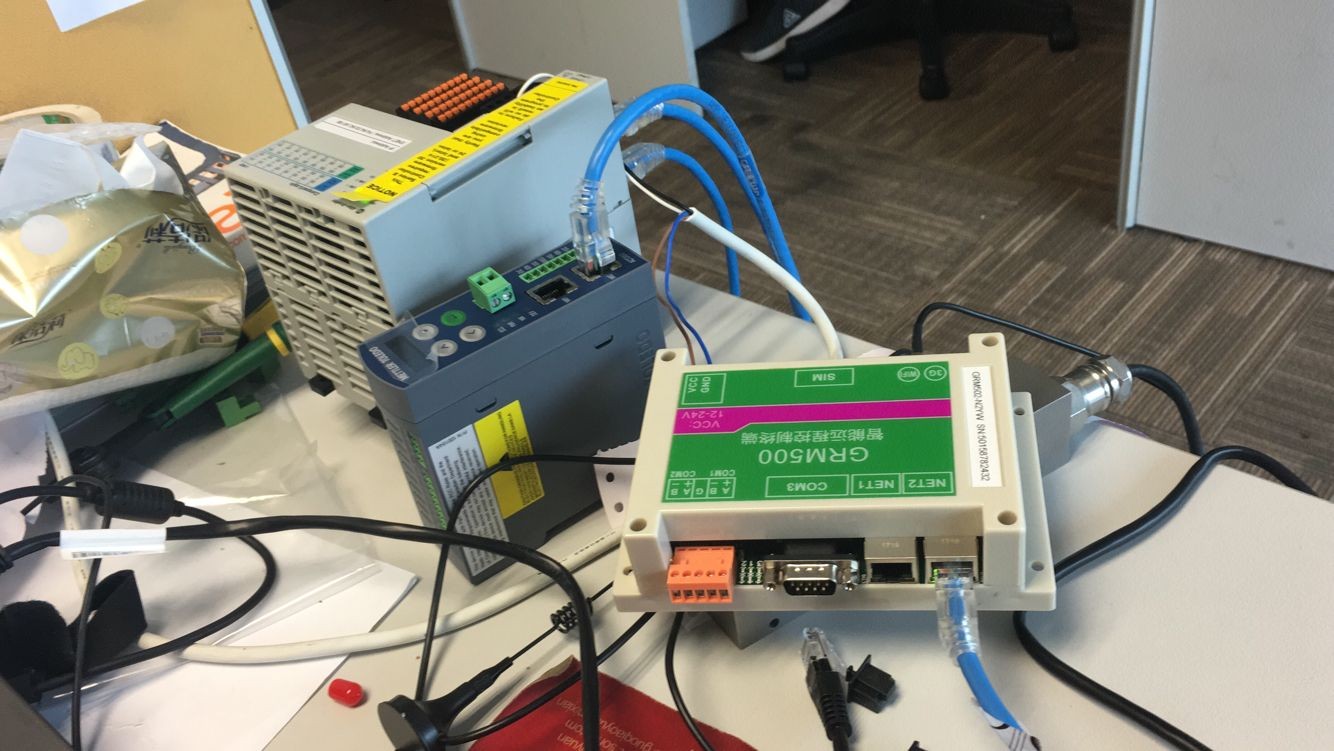

AB的PLC通過網線連接GRM500網口,GRM500通過4G、有線或者wifi任意一種方式上網。



二、完成AB系列PLC程序遠程上下載、調試需要的硬件、軟件
1、Rockwell Software軟件一套;
2、巨控GVCOM3軟件;
三、AB系列PLC程序遠程上下載、調試方法

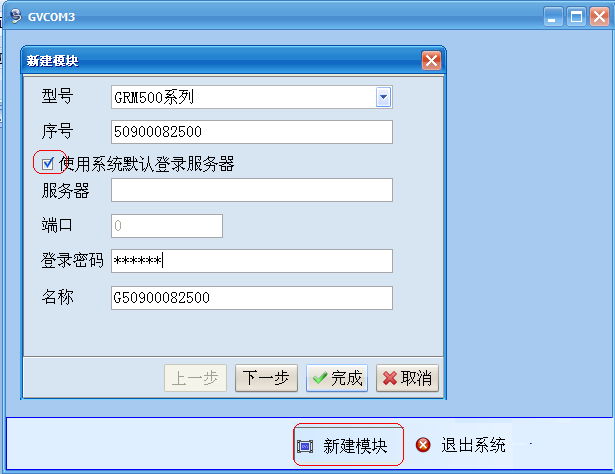

1、電腦上運行GVCOM3軟件,點擊下面的“新建模塊”,輸入GRM500模塊11位序號和密碼。





2 點擊“下一步”,因?yàn)锳B系列 PLC的編程口是通過GRM的網口連接,直接點下一步,多點幾次,直到出現網口通道。





網口名稱:選擇安裝好的虛擬網口 TAP-WIN32 Adapter V9,如果沒有,點下拉框自動新建即可。
網口IP:該IP只要求和你遠程PLC 的IP一個網段,并且和其同網段的設備不沖突即可。如上圖,和網口連接的遠程PLC地址為192.168.2.142,網口IP隨便設置為該網段的一個IP,和這些PLC不沖突即可。
子網掩碼:255.255.255.0。
網口連接設備的IP地址段:也就是你要遠程下載PLC的IP(可以是一個IP,如果有多個PLC,也可以是一個IP段)
設置好后點擊完成,回到GVCOM3的運行界面

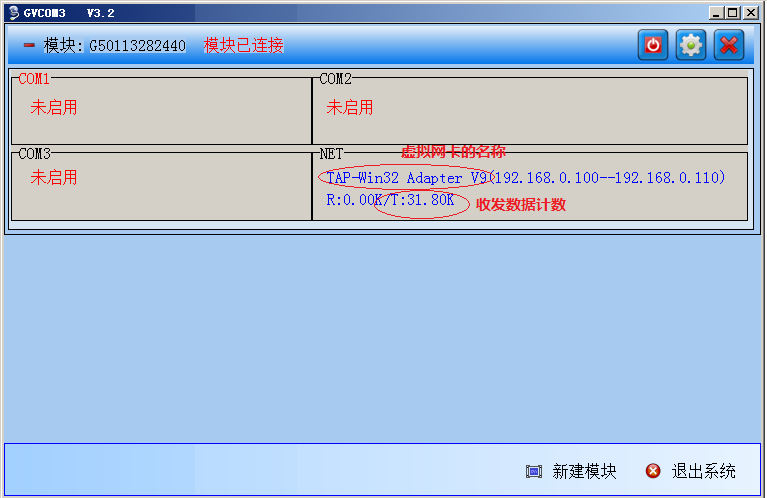

3、點擊GVCOM3的運行圖標,出現如下圖所示“模塊已連接”時表示可以遠程下載AB的PLC。

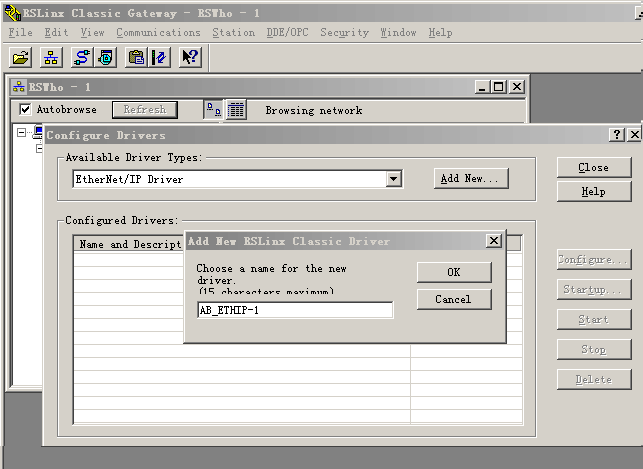

4、 AB的RSLinx Classic軟件,打開Configure Drivers對話框,如下圖所示,選擇“Ethernet/IP Driver”,點擊“Add New…

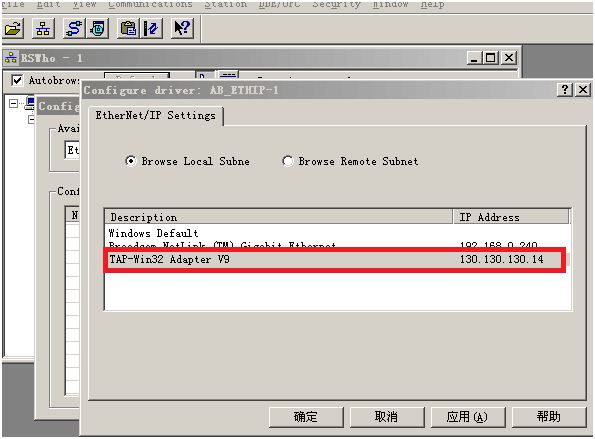

5、點擊OK。點擊“Configure…”,選擇模塊網口通道使用的網卡適配器TAP-WIN32 Adapter V9,點擊“確定”。





6、

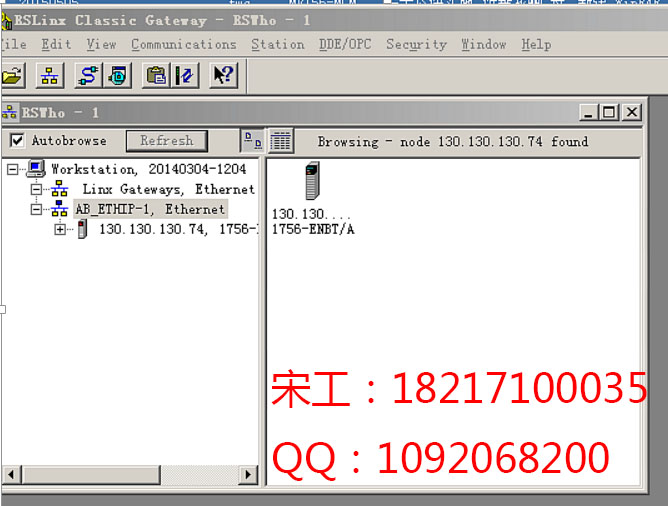

6、在AB的RSLinx Classic軟件中找到AB系列PLC后即可上傳、下載程序




五、 GRM500系列PLC程序遠程上下載、調試方法的特點
1、巨控GRM500遠程控制終端無需固定IP,聯網方式靈活,4G、WIFI、有限均可,不受設備現場條件限制;
2、操作簡單,遠程終端配置的GVCOM3軟件,自動在電腦上虛擬成一個com口和一個虛擬網卡,軟件自動實現虛擬網卡和PLC的遠程通訊連接;
3、遠程調試和下載程序的時候,只需要在AB的編程軟件中調用虛擬網卡即可,中間的遠程連接均有軟件自動完成,只要保證遠端硬件聯網,還有PLC的IP地址正確,所有操作和現場操作一樣;
4、GRM500支持西門子、三菱、歐姆龍、施耐德、臺達,永宏、信捷等市面基本所有主流PLC的程序遠程調試和上下載
fengshouhiu
級別: 探索解密
精華主題: 0
發帖數量: 31 個
工控威望: 147 點
下載積分: 2374 分
在線時間: 10(小時)
注冊時間: 2018-04-08
最后登錄: 2018-10-23
查看fengshouhiu的 主題 / 回貼
1樓  發表于: 2018-04-08 15:02
學習了,難得是現場沒有人會配合。
往事如風
科技改變制造
級別: 網絡英雄

精華主題: 0
發帖數量: 12028 個
工控威望: 19422 點
下載積分: 14566 分
在線時間: 2792(小時)
注冊時間: 2013-01-31
最后登錄: 2025-08-01
查看往事如風的 主題 / 回貼
2樓  發表于: 2018-04-09 13:18
學習了,謝謝分享
