PLC用CP1H，歐姆龍的，
伺服歐動器用MR-JE-40A
控制方式是脈沖加方向走相對定位，

請問有脈沖線10和方向線35之間是否要串個2K歐的電阻接到PLC輸出上？
因為目前發現伺服運行過程中監控有丟脈現象。

首先1 丟脈沖和你串電阻是沒有因果關系的  2，你發現丟脈沖的現象可以看看是不是存在了干擾

是否串電阻根據你的伺服驅動器決定

引用

引用第1樓wangnaizhi于2017-10-30 10:36發表的  :
首先1 丟脈沖和你串電阻是沒有因果關系的  2，你發現丟脈沖的現象可以看看是不是存在了干擾

屏蔽線也接了，要接地的也接了，還是如此，

來看看就行

引用

引用第3樓浪嗨嗨于2017-10-30 10:55發表的  :


屏蔽線也接了，要接地的也接了，還是如此，

屏蔽線單獨接地  還要屏蔽線別和強電一起走

引用

引用第5樓wangnaizhi于2017-10-30 13:09發表的  :

屏蔽線單獨接地  還要屏蔽線別和強電一起走

單獨接地，

不需要串電阻，線纜用屏蔽雙絞線。

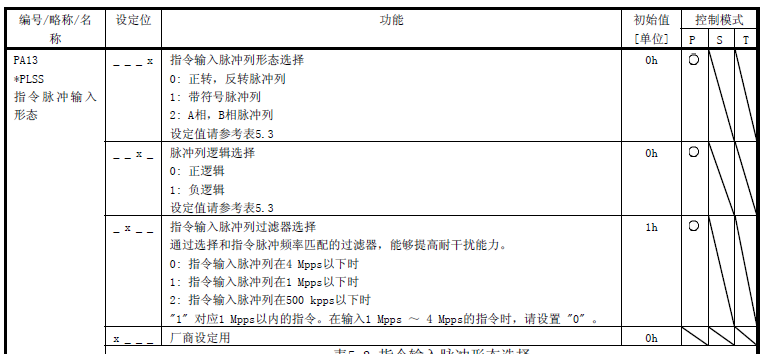

驅動器的PA13第二位設置為指令脈沖在500kpps以下

1，需要串電阻的情況一般是控制器接受脈沖為低電壓5V，多見于步進電機，伺服控制器不需要串電阻2，伺服丟脈可能是1電磁干擾，強電干擾，建議使用屏蔽雙絞線，遠離強電，比如變頻器等屏蔽層單邊接地，同時加屏蔽磁環，可以起到屏蔽高頻雜波的效果。。2檢查一下24V的壓降。。。3還有就是控制器的設定了可以加我的群歡迎加入PLC交流，群號碼：397346921，大家可以共同探討一下。。

建議還是串接2.2K的電阻，這樣抗干擾能力會大點，線最好是用雙絞屏蔽線，屏蔽層分別接地與接0V，希望此操作可以幫到您。。

PA13設置濾波就行了。
