abs1357
級別: 略有小成
精華主題: 0
發帖數量: 83 個
工控威望: 210 點
下載積分: 5278 分
在線時間: 100(小時)
注冊時間: 2012-07-05
最后登錄: 2019-09-25
查看abs1357的 主題 / 回貼
樓主  發表于: 2014-01-05 20:10
絲桿是16mm,細分設置有200/400/800/1600,比如說設置為400那么就是PLC給400個脈沖轉一圈,請問在程序里要怎么寫才能實現它1個脈沖走0.1mm?
killking998
級別: 網絡英雄
精華主題: 0
發帖數量: 666 個
工控威望: 7400 點
下載積分: 17389 分
在線時間: 1713(小時)
注冊時間: 2007-08-07
最后登錄: 2024-06-24
查看killking998的 主題 / 回貼
1樓  發表于: 2014-01-05 20:39
樓主的16MM是直徑吧如果是一轉16mm就把細分調成1600就行了
王大餅
承接上海周邊地區非標電氣設計。QQ864539117
級別: 工控俠客
精華主題: 0
發帖數量: 350 個
工控威望: 3477 點
下載積分: 5379 分
在線時間: 556(小時)
注冊時間: 2010-11-12
最后登錄: 2016-06-04
查看王大餅的 主題 / 回貼
2樓  發表于: 2014-01-05 21:50
導程16mm,細分1600,那么每脈沖當量為16/1600mm=0.01mm
承接上海周邊地區非標電氣設計。QQ864539117
wanghao
不積跬步,無以至千里
級別: 論壇先鋒
精華主題: 0
發帖數量: 230 個
工控威望: 1318 點
下載積分: 954 分
在線時間: 254(小時)
注冊時間: 2009-12-28
最后登錄: 2024-05-23
查看wanghao的 主題 / 回貼
3樓  發表于: 2014-01-05 21:55
過來學習下!
ajd186
級別: 家園?
精華主題: 0
發帖數量: 565 個
工控威望: 862 點
下載積分: 36106 分
在線時間: 280(小時)
注冊時間: 2013-08-01
最后登錄: 2025-09-19
查看ajd186的 主題 / 回貼
4樓  發表于: 2014-01-06 10:07
用浮點運算寫。具體點就是伺服電機轉一圈負載走多少mm除以你的細分數等于0.1mm。
lipingsr
級別: 略有小成
精華主題: 0
發帖數量: 255 個
工控威望: 419 點
下載積分: 1223 分
在線時間: 232(小時)
注冊時間: 2013-12-01
最后登錄: 2025-09-08
查看lipingsr的 主題 / 回貼
5樓  發表于: 2014-01-06 11:09
伺服可以設置電子齒輪

步進的話沒的電子齒輪設,但可以在PLC程序里設一個虛擬的電子齒輪,

程序計算時按1個脈沖走0.1mm寫,實際脈沖輸出時,再乘上電子齒輪比,
虛擬的電子齒輪在觸模屏上設置,用起來比伺服電機的還方便。
陳大圍
工控新人,還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 843 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1864(小時)
注冊時間: 2011-04-17
最后登錄: 2025-09-20
查看陳大圍的 主題 / 回貼
6樓  發表于: 2014-01-06 12:42
引用
引用第5樓lipingsr于2014-01-06 11:09發表的  :
伺服可以設置電子齒輪

步進的話沒的電子齒輪設,但可以在PLC程序里設一個虛擬的電子齒輪,

程序計算時按1個脈沖走0.1mm寫,實際脈沖輸出時,再乘上電子齒輪比,
.......

虛擬電子齒輪怎么在PLC程序里設置,能舉個例子嗎
專心學工控技術,請各位幫忙指教
ajd186
級別: 家園?
精華主題: 0
發帖數量: 565 個
工控威望: 862 點
下載積分: 36106 分
在線時間: 280(小時)
注冊時間: 2013-08-01
最后登錄: 2025-09-19
查看ajd186的 主題 / 回貼
7樓  發表于: 2014-01-06 14:02
圖片:

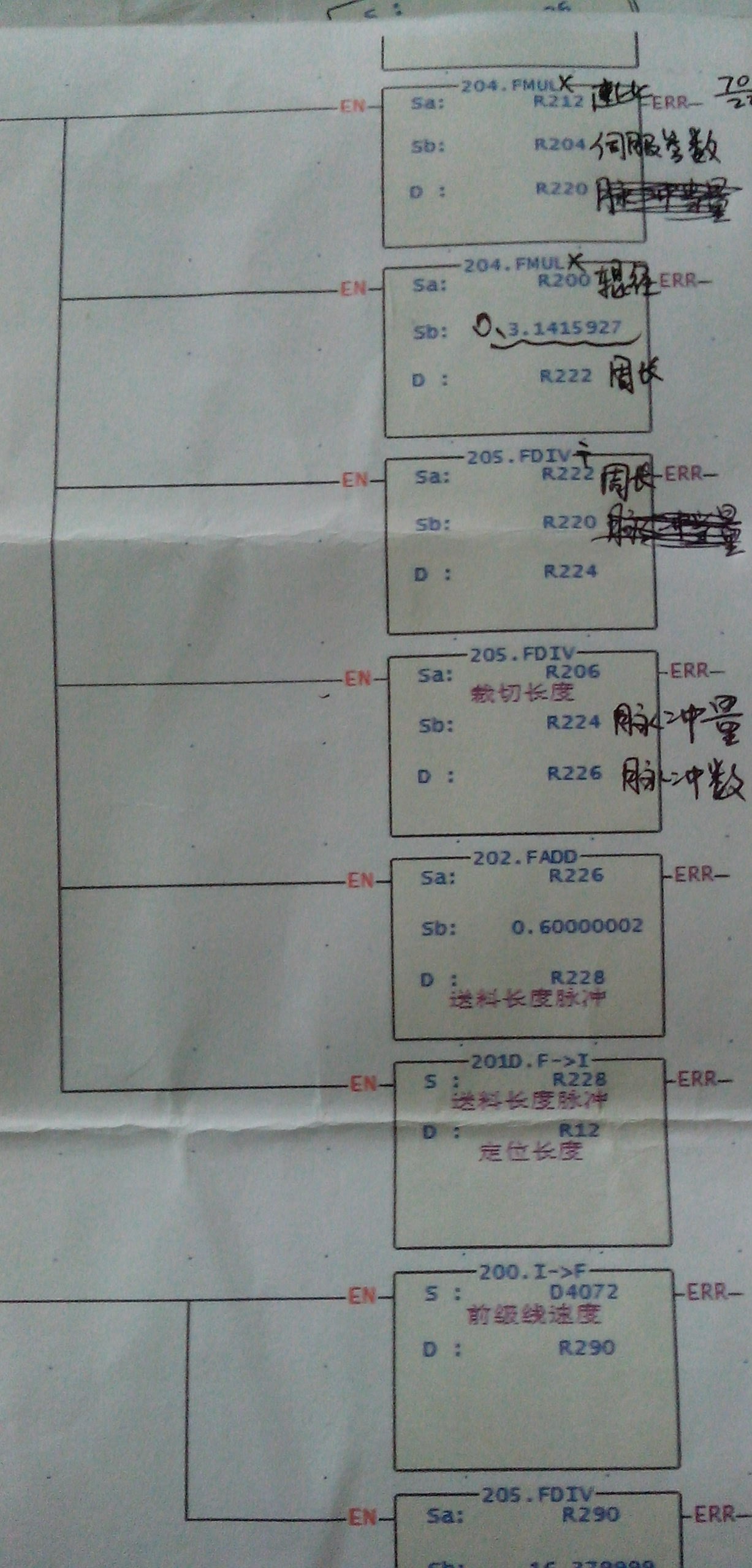

這個剛開始是很難理解。其實就是一系列的運算。附張圖看對你有沒有幫助。圖中用的是永宏的plc.不明白可聯系我qq541236362
[ 此帖被ajd186在2014-01-06 14:34重新編輯 ]
abs1357
級別: 略有小成
精華主題: 0
發帖數量: 83 個
工控威望: 210 點
下載積分: 5278 分
在線時間: 100(小時)
注冊時間: 2012-07-05
最后登錄: 2019-09-25
查看abs1357的 主題 / 回貼
8樓  發表于: 2014-01-08 12:03
真是學習了
如果電機轉一圈是59mm,要一個脈沖轉0,1mm程序里要怎寫它的算法呢?細分應該設置多少轉一圈才能達到要求呢?
abs1357
級別: 略有小成
精華主題: 0
發帖數量: 83 個
工控威望: 210 點
下載積分: 5278 分
在線時間: 100(小時)
注冊時間: 2012-07-05
最后登錄: 2019-09-25
查看abs1357的 主題 / 回貼
9樓  發表于: 2014-01-08 12:09
引用
引用第4樓ajd186于2014-01-06 10:07發表的  :
用浮點運算寫。具體點就是伺服電機轉一圈負載走多少mm除以你的細分數等于0.1mm。

可是發脈沖的都是整數的呀,用浮點有的還是有點數,如果我要讀出它的脈沖當前值做顯示和實際設置的值有點不一樣了
ajd186
級別: 家園常客
精華主題: 0
發帖數量: 565 個
工控威望: 862 點
下載積分: 36106 分
在線時間: 280(小時)
注冊時間: 2013-08-01
最后登錄: 2025-09-19
查看ajd186的 主題 / 回貼
10樓  發表于: 2014-01-08 12:56
引用
引用第8樓abs1357于2014-01-08 12:03發表的  :
真是學習了
如果電機轉一圈是59mm,要一個脈沖轉0,1mm程序里要怎寫它的算法呢?細分應該設置多少轉一圈才能達到要求呢?

程序是一樣的,只是數據不一樣而已。59/590=0.1
ajd186
級別: 家園常客
精華主題: 0
發帖數量: 565 個
工控威望: 862 點
下載積分: 36106 分
在線時間: 280(小時)
注冊時間: 2013-08-01
最后登錄: 2025-09-19
查看ajd186的 主題 / 回貼
11樓  發表于: 2014-01-08 13:09
浮點運算只是一個過程,所得的數據要轉換成整數才能使用。
