mmm88800
級別: 探索解密
精華主題: 0
發帖數量: 48 個
工控威望: 175 點
下載積分: 864 分
在線時間: 44(小時)
注冊時間: 2011-07-09
最后登錄: 2025-06-04
查看mmm88800的 主題 / 回貼
樓主  發表于: 2012-10-04 13:50

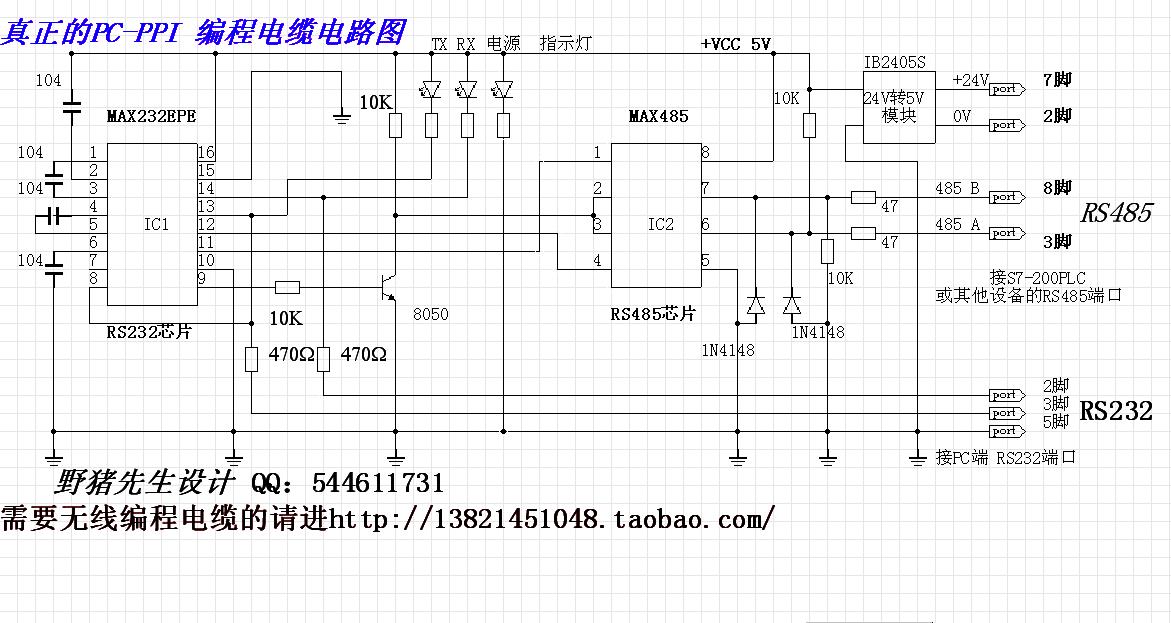

發一款自己設計的RS232轉RS485電路圖

用在S7-200 西門子的PLC上效果很好，因為200 PLC通訊口的+5V供電能力很弱，所以我采用了通訊口第7腳輸出的+24V電源，

經用IB2405S模塊（淘寶有售，可自行購買）轉換成+5V電源給轉換板供電。

輸出的RS232信號不但直接和電腦端的COM1口通訊，更能和各種USB轉串口線通訊，實際測試、力特、帝特、優越者、華塑等串口線全部兼容！

現在市售的那些PC-PPI電纜實際里面根本就沒有任何芯片，就是幾個電阻和一個三極管組成切換，這樣的電纜我看大家購買的也不少！
不要說防雷擊和浪涌保護了，最起碼的通訊安全感都沒有，不知道什么時候會把PLC和PC的端口燒掉！！！奉勸大家不要貪便宜購買那樣的
編程電纜！！！！


最后說下 ，如和S7-200以外的設備通訊，那么電源可采用通訊設備的+5V電源，而不需要IB2405S模塊！因為這本身就是一款RS232轉RS485的
電路！并非西門子200 PLC專用！！


注意：此電路不需要安裝驅動程序！

[ 此帖被mmm88800在2012-10-04 14:06重新編輯 ]
本帖最近評分記錄：
  • 下載積分:+5(烏龜船長) 好貼！
    mmm88800
    級別: 探索解密
    精華主題: 0
    發帖數量: 48 個
    工控威望: 175 點
    下載積分: 864 分
    在線時間: 44(小時)
    注冊時間: 2011-07-09
    最后登錄: 2025-06-04
    查看mmm88800的 主題 / 回貼
    1樓  發表于: 2012-10-04 13:52
    自己辛辛苦苦搞出來的東西無私奉獻給大家！！
    sss6491
    級別: 略有小成
    精華主題: 0
    發帖數量: 300 個
    工控威望: 405 點
    下載積分: 100004 分
    在線時間: 349(小時)
    注冊時間: 2011-02-19
    最后登錄: 2025-06-16
    查看sss6491的 主題 / 回貼
    2樓  發表于: 2012-10-05 09:35
    樓主傾心奉獻，我等坐享其成，慚愧莫如！
    波波太郎
    級別: 探索解密
    精華主題: 0
    發帖數量: 38 個
    工控威望: 149 點
    下載積分: 12053 分
    在線時間: 143(小時)
    注冊時間: 2012-01-08
    最后登錄: 2024-03-15
    查看波波太郎的 主題 / 回貼
    3樓  發表于: 2013-03-23 20:33
    樓主水平高，我等心中十分仰慕，謝謝了。。。。。。。。。
    siemens7200
    級別: 探索解密
    精華主題: 0
    發帖數量: 7 個
    工控威望: 122 點
    下載積分: 594 分
    在線時間: 3(小時)
    注冊時間: 2012-02-07
    最后登錄: 2018-10-01
    查看siemens7200的 主題 / 回貼
    4樓  發表于: 2013-04-07 18:36
    收下先,謝謝
    linbeithree
    級別: 探索解密
    精華主題: 0
    發帖數量: 6 個
    工控威望: 124 點
    下載積分: 557 分
    在線時間: 1(小時)
    注冊時間: 2013-04-17
    最后登錄: 2014-04-16
    查看linbeithree的 主題 / 回貼
    5樓  發表于: 2013-04-27 14:00
    剛買了一個，100塊
    luowsl
    級別: 略有小成
    精華主題: 0
    發帖數量: 118 個
    工控威望: 250 點
    下載積分: 5595 分
    在線時間: 143(小時)
    注冊時間: 2013-03-24
    最后登錄: 2025-06-17
    查看luowsl的 主題 / 回貼
    6樓  發表于: 2013-05-25 21:30
    樓主傾心奉獻，謝謝學習了
    qisong423
    學而不思則惘，思而不學則殆。
    級別: 略有小成
    精華主題: 0
    發帖數量: 76 個
    工控威望: 207 點
    下載積分: 2623 分
    在線時間: 67(小時)
    注冊時間: 2013-04-15
    最后登錄: 2021-01-27
    查看qisong423的 主題 / 回貼
    7樓  發表于: 2013-05-27 13:49

    lzzqh8
    級別: 略有小成
    精華主題: 0
    發帖數量: 264 個
    工控威望: 429 點
    下載積分: 69389 分
    在線時間: 265(小時)
    注冊時間: 2011-05-25
    最后登錄: 2025-06-14
    查看lzzqh8的 主題 / 回貼
    8樓  發表于: 2013-05-29 23:07
    謝謝學習了
    sunwind
    級別: 探索解密
    精華主題: 0
    發帖數量: 4 個
    工控威望: 132 點
    下載積分: 35458 分
    在線時間: 275(小時)
    注冊時間: 2013-06-03
    最后登錄: 2025-06-18
    查看sunwind的 主題 / 回貼
    9樓  發表于: 2013-06-03 22:06
    收下了，謝謝樓主。
    zhangta0001
    級別: 探索解密
    精華主題: 0
    發帖數量: 54 個
    工控威望: 177 點
    下載積分: 1461 分
    在線時間: 56(小時)
    注冊時間: 2011-10-06
    最后登錄: 2022-07-25
    查看zhangta0001的 主題 / 回貼
    10樓  發表于: 2013-06-11 10:16
    可以用usb轉rs232再用rs232轉485與plc連接么？
    huoshi
    為所當為
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 2600 個
    工控威望: 21442 點
    下載積分: 17269 分
    在線時間: 2780(小時)
    注冊時間: 2010-12-27
    最后登錄: 2025-06-18
    查看huoshi的 主題 / 回貼
    11樓  發表于: 2013-06-15 10:28
    謝謝樓主分享辛苦了
