firephoenix
級別: 探索解密
精華主題: 0
發帖數量: 43 個
工控威望: 136 點
下載積分: 2407 分
在線時間: 107(小時)
注冊時間: 2009-12-01
最后登錄: 2019-07-03
查看firephoenix的 主題 / 回貼
樓主  發表于: 2012-07-22 22:23

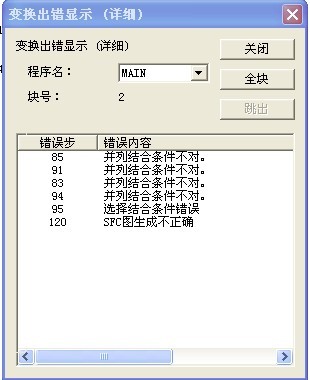

圖片：

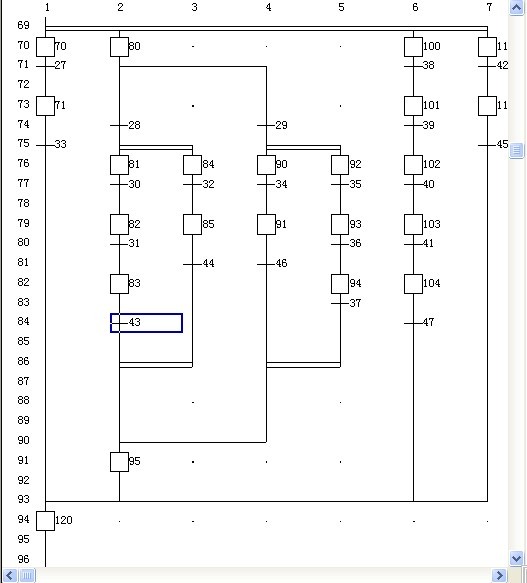

圖片：
請高手幫忙看看
本人第一次用SFC編的。
[ 此帖被firephoenix在2012-07-23 05:56重新編輯 ]
550374389
！！！
級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的 主題 / 回貼
1樓  發表于: 2012-07-22 22:31
我只看出轉移條件43 跟37放的位置不正確
侯寶
級別: 略有小成
精華主題: 0
發帖數量: 228 個
工控威望: 305 點
下載積分: 5868 分
在線時間: 29(小時)
注冊時間: 2012-06-11
最后登錄: 2014-10-22
查看侯寶的 主題 / 回貼
2樓  發表于: 2012-07-23 07:58
不懂狀態轉移圖
chengjingots
級別: 略有小成
精華主題: 0
發帖數量: 62 個
工控威望: 338 點
下載積分: 2059 分
在線時間: 102(小時)
注冊時間: 2012-07-08
最后登錄: 2014-04-10
查看chengjingots的 主題 / 回貼
3樓  發表于: 2012-07-23 09:09
并列分支匯合時不能有條件，如圖中的條件43、44，46、37。選擇性分支匯合時需要有選擇條件，如圖中的狀態步95上需要加條件。
firephoenix
級別: 探索解密
精華主題: 0
發帖數量: 43 個
工控威望: 136 點
下載積分: 2407 分
在線時間: 107(小時)
注冊時間: 2009-12-01
最后登錄: 2019-07-03
查看firephoenix的 主題 / 回貼
4樓  發表于: 2012-07-23 10:17
twhgz
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看twhgz的 主題 / 回貼
5樓  發表于: 2012-07-23 10:33
不懂！
俺是菜鳥
meipingboy
級別: 家園常客
精華主題: 0
發帖數量: 529 個
工控威望: 736 點
下載積分: 9650 分
在線時間: 611(小時)
注冊時間: 2009-09-13
最后登錄: 2025-06-11
查看meipingboy的 主題 / 回貼
6樓  發表于: 2012-07-23 10:56
引用
引用第3樓chengjingots于2012-07-23 09:09發表的  :
并列分支匯合時不能有條件，如圖中的條件43、44，46、37。選擇性分支匯合時需要有選擇條件，如圖中的狀態步95上需要加條件。

不錯，但還有：
69行選用了（二條線）并行性分支，那么你在93行里就一定要并行分支合并。
活到老學到老：還有 8  分沒學到
jxt520102
級別: 家園常客
精華主題: 1 篇
發帖數量: 584 個
工控威望: 567 點
下載積分: 13207 分
在線時間: 263(小時)
注冊時間: 2008-01-26
最后登錄: 2016-01-13
查看jxt520102的 主題 / 回貼
7樓  發表于: 2012-07-23 11:29
急什么，慢慢來
jxt520102
級別: 家園常客
精華主題: 1 篇
發帖數量: 584 個
工控威望: 567 點
下載積分: 13207 分
在線時間: 263(小時)
注冊時間: 2008-01-26
最后登錄: 2016-01-13
查看jxt520102的 主題 / 回貼
8樓  發表于: 2012-07-23 11:30
mail_1420
級別: 略有小成
精華主題: 0
發帖數量: 53 個
工控威望: 224 點
下載積分: 706 分
在線時間: 330(小時)
注冊時間: 2007-11-20
最后登錄: 2025-06-13
查看mail_1420的 主題 / 回貼
9樓  發表于: 2012-07-23 15:20
1.    步S95下面沒有轉移條件
2.    步S120上面的合并不是并行合并
honboxiaoyia
級別: 探索解密
精華主題: 0
發帖數量: 31 個
工控威望: 150 點
下載積分: 1045 分
在線時間: 21(小時)
注冊時間: 2012-02-18
最后登錄: 2012-12-17
查看honboxiaoyia的 主題 / 回貼
10樓  發表于: 2012-07-23 19:38
急什么，慢慢來
cheng007297
級別: 略有小成
精華主題: 0
發帖數量: 337 個
工控威望: 480 點
下載積分: 26599 分
在線時間: 230(小時)
注冊時間: 2011-08-25
最后登錄: 2024-11-02
查看cheng007297的 主題 / 回貼
11樓  發表于: 2012-07-24 09:46
發個動作說明來~我給你編~~
