樓主  發表于: 2012-06-14 19:50
用PLC可編程序控制器實現一機床液壓及主軸電動機起、停控制,要求如下:
1、考慮到機床工作前需要充分潤滑,必須先起動油泵電動機。
2、起動油泵電動機5秒鐘后,如機床液壓系統壓力繼電器SP動作(壓力達到標準,用SQ模擬),用閃爍的綠色指示燈(閃爍頻率為2HZ)提示操作者,可起動主軸電動機;如壓力繼電器SP不動作,30秒后油泵電動機停車鎖死,并用紅燈閃爍(閃爍頻率為1HZ)、蜂鳴器鳴叫指示液壓系統需維修。
3、主軸電動機采用雙速。有兩種工作方式。分別用兩個啟動按鈕,主軸啟動后用綠色指示燈指示。一個按鈕啟動是手動方式,即從低速轉到高速需再次按下啟動按鈕,但需要在低速運行5S之后按下啟動按鈕才能啟動高速。按下另一個啟動按鈕,低速運行3S之后自動轉到高速。
4、機床停止工作時,必須先停止主軸電動機,2秒鐘后,停止油泵電動機。
5、當機床發生緊急情況,有急停按鈕。復位急停按鈕后,再重新啟動機床。
6、要求有電源指示,油泵電動機運行指示,(紅燈亮)主軸電動機運行指示。(綠燈分別以1HZ,2HZ閃爍表示兩種方式)。
7、有短路、過載及必要的聯鎖保護功能等。
yefei
級別: 探索解密
精華主題: 0
發帖數量: 8 個
工控威望: 127 點
下載積分: 606 分
在線時間: 3(小時)
注冊時間: 2011-10-30
最后登錄: 2012-06-14
查看yefei的 主題 / 回貼
1樓  發表于: 2012-06-14 20:21
圖片:

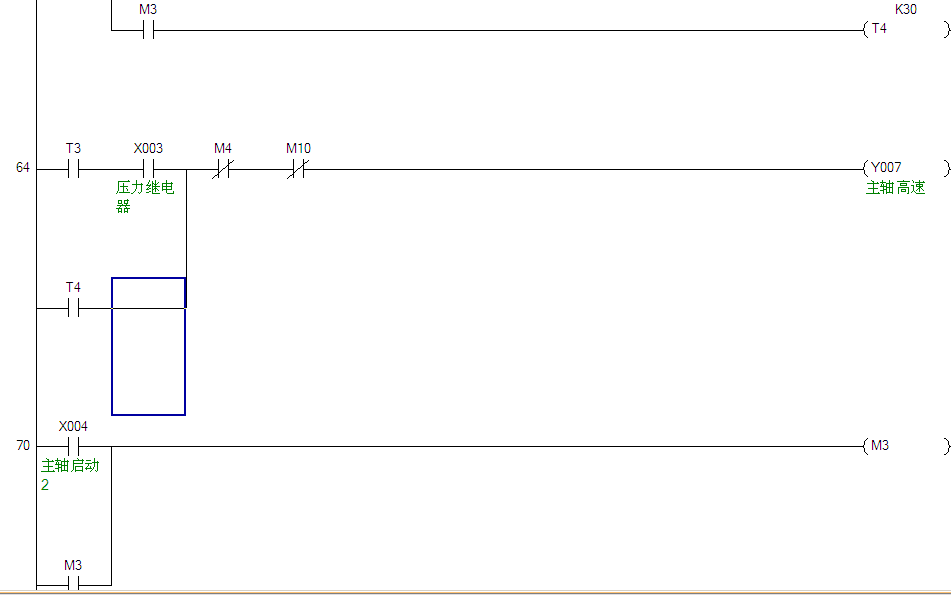

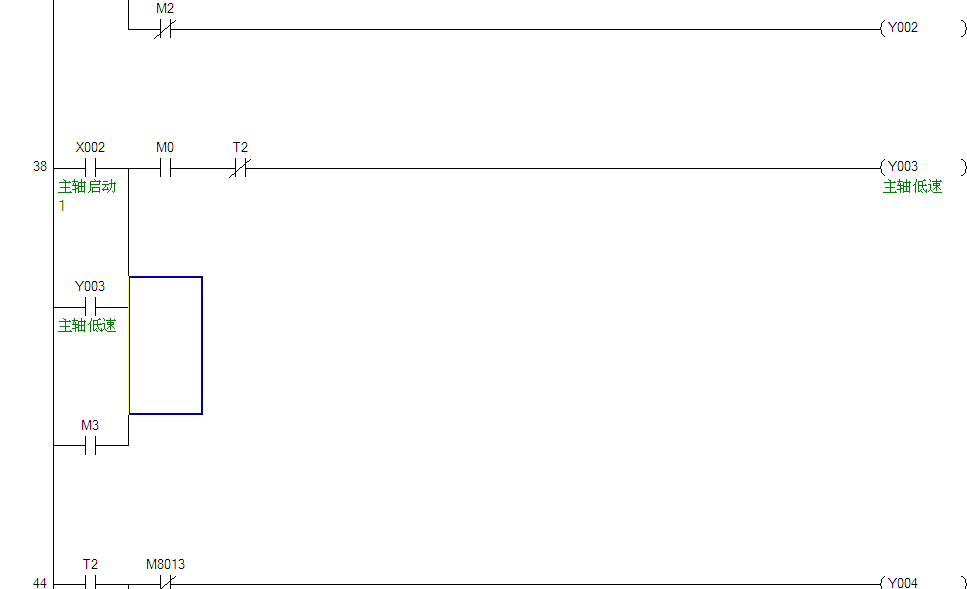

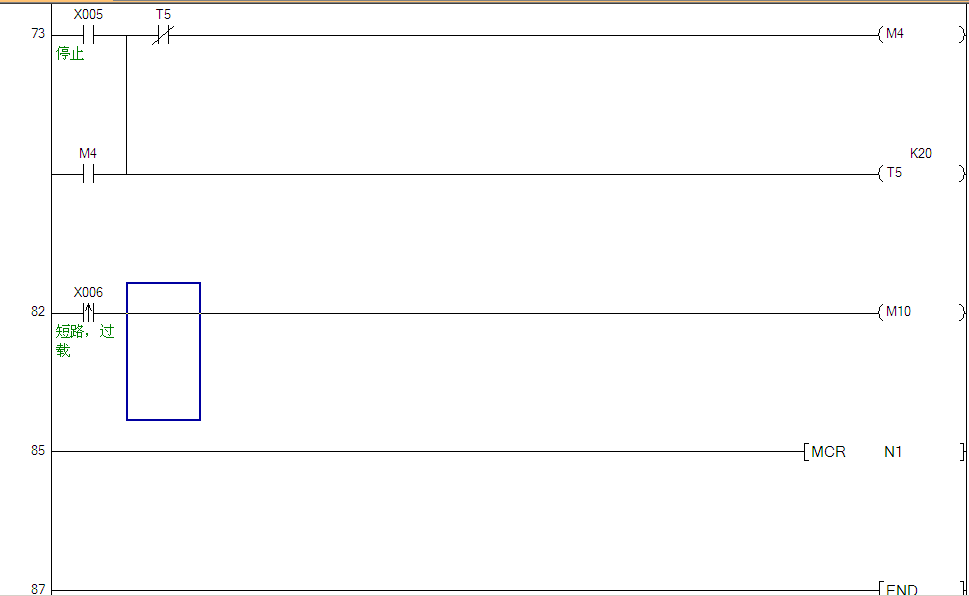

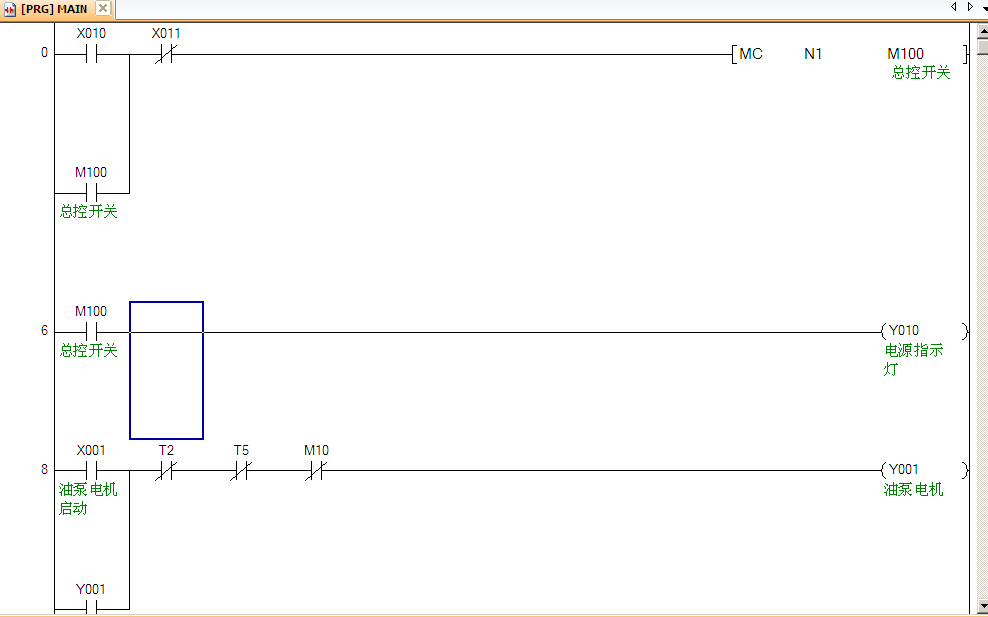

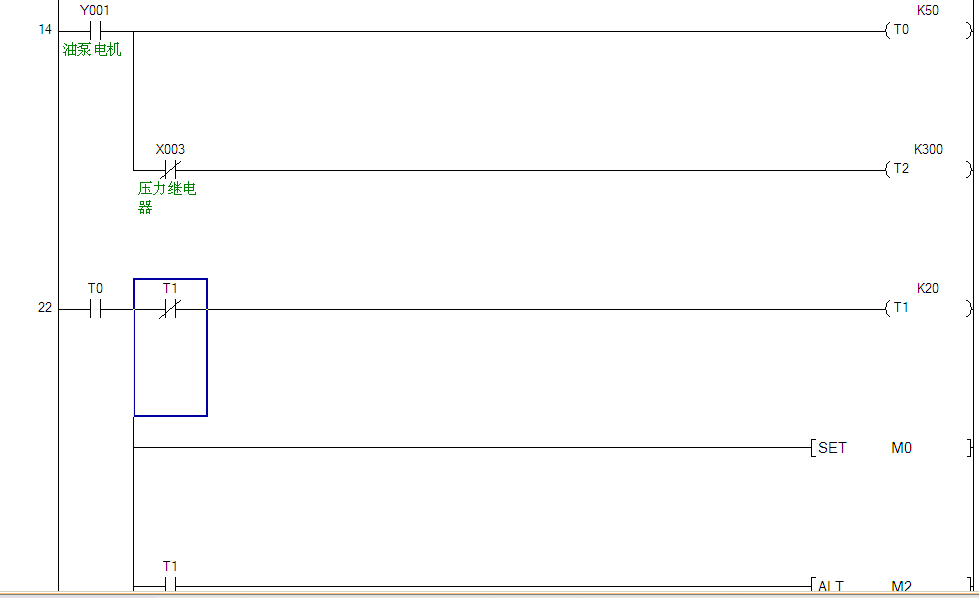

這個梯形圖哪里錯了?
yefei
級別: 探索解密
精華主題: 0
發帖數量: 8 個
工控威望: 127 點
下載積分: 606 分
在線時間: 3(小時)
注冊時間: 2011-10-30
最后登錄: 2012-06-14
查看yefei的 主題 / 回貼
2樓  發表于: 2012-06-14 20:27
圖片:
各位大哥指點下,謝謝啊!
jiaogeishui
我是楊利勇
級別: 略有小成
精華主題: 0
發帖數量: 275 個
工控威望: 479 點
下載積分: 1109 分
在線時間: 168(小時)
注冊時間: 2010-08-19
最后登錄: 2024-11-05
查看jiaogeishui的 主題 / 回貼
3樓  發表于: 2012-06-14 20:31
你的梯形圖編得好有意思哦,估計你也是新手,可以再簡化好幾步
學無止境
yefei
級別: 探索解密
精華主題: 0
發帖數量: 8 個
工控威望: 127 點
下載積分: 606 分
在線時間: 3(小時)
注冊時間: 2011-10-30
最后登錄: 2012-06-14
查看yefei的 主題 / 回貼
4樓  發表于: 2012-06-14 20:39
是啊,我是新手
大哥指點下我,謝謝啦!
huhaiming
上海
級別: 家園常客
精華主題: 0
發帖數量: 487 個
工控威望: 590 點
下載積分: 11623 分
在線時間: 289(小時)
注冊時間: 2011-04-09
最后登錄: 2021-09-25
查看huhaiming的 主題 / 回貼
5樓  發表于: 2012-06-15 08:23
337340504
歷經生死方能看透紅塵!
級別: 略有小成
精華主題: 0
發帖數量: 196 個
工控威望: 326 點
下載積分: 3554 分
在線時間: 29(小時)
注冊時間: 2011-11-09
最后登錄: 2013-03-03
查看337340504的 主題 / 回貼
6樓  發表于: 2012-06-15 08:27
努力!
huhaiming
上海
級別: 家園常客
精華主題: 0
發帖數量: 487 個
工控威望: 590 點
下載積分: 11623 分
在線時間: 289(小時)
注冊時間: 2011-04-09
最后登錄: 2021-09-25
查看huhaiming的 主題 / 回貼
7樓  發表于: 2012-06-15 10:34
圖片:
圖片:
圖片:
圖片:
圖片:
圖片:

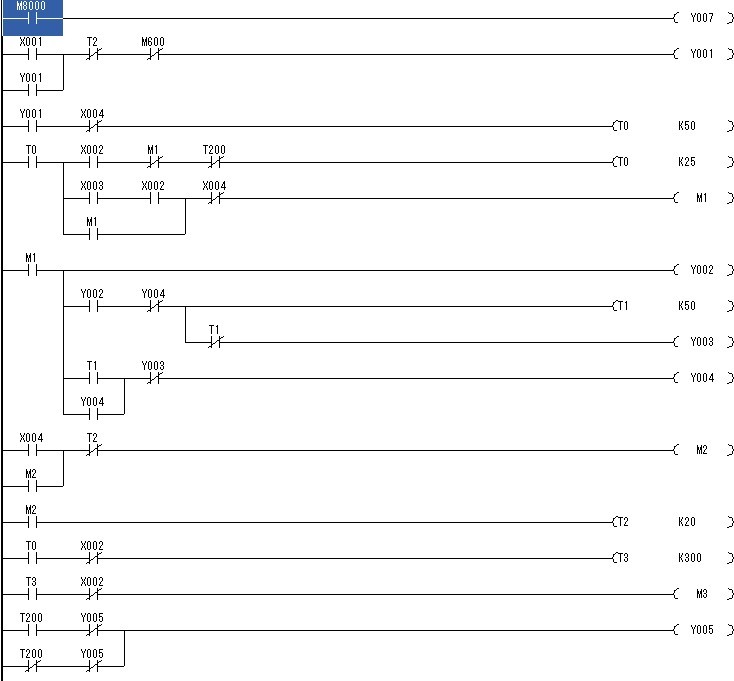

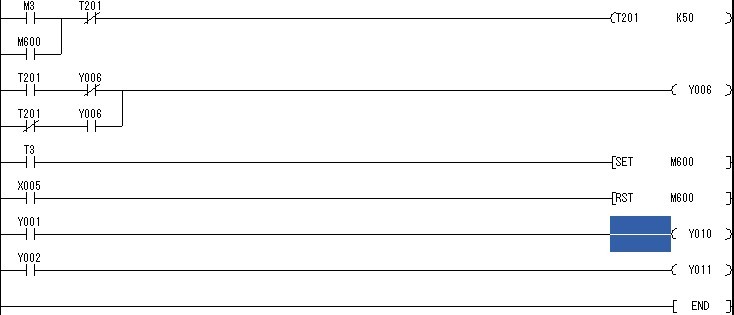

剛畫好,你看一下希望能幫到你
huhaiming
上海
級別: 家園常客
精華主題: 0
發帖數量: 487 個
工控威望: 590 點
下載積分: 11623 分
在線時間: 289(小時)
注冊時間: 2011-04-09
最后登錄: 2021-09-25
查看huhaiming的 主題 / 回貼
8樓  發表于: 2012-06-15 10:37
最好用順控畫,那樣會簡單
yanghaichao
好好工作,其實是對自己好,不是對別人好。
級別: 略有小成
精華主題: 0
發帖數量: 114 個
工控威望: 226 點
下載積分: 559 分
在線時間: 25(小時)
注冊時間: 2010-12-24
最后登錄: 2018-12-15
查看yanghaichao的 主題 / 回貼
9樓  發表于: 2012-06-15 21:00
學習一下,,,
twsqqq
級別: 探索解密
精華主題: 0
發帖數量: 5 個
工控威望: 112 點
下載積分: 568 分
在線時間: 2(小時)
注冊時間: 2012-05-12
最后登錄: 2012-09-20
查看twsqqq的 主題 / 回貼
10樓  發表于: 2012-06-16 05:43
可以提高自己的編程方法、
zsh340
zsh340
級別: 論壇先鋒
精華主題: 0
發帖數量: 1035 個
工控威望: 1198 點
下載積分: 18455 分
在線時間: 286(小時)
注冊時間: 2009-05-29
最后登錄: 2025-05-28
查看zsh340的 主題 / 回貼
11樓  發表于: 2012-06-16 16:38
像這種順序動作控制,用SFC控制方式就簡單明了
相互交流。。。。相互學習。。。。使技術更上一層樓。。。。
