aabbcc296
級別: 論壇先鋒
精華主題: 0
發帖數量: 862 個
工控威望: 1255 點
下載積分: 6053 分
在線時間: 607(小時)
注冊時間: 2009-03-07
最后登錄: 2020-11-25
查看aabbcc296的 主題 / 回貼
樓主  發表于: 2011-10-20 22:43
請教：從PT100內部出來2紅2綠共4根線，PT100鉑電阻的4個接點怎么只接2個緊挨著的1紅1綠？另外2個接點怎么不用？1紅1綠是不是接哪邊都行，只要是挨著的就行？它的來線是3根，卻在紅線的接點短接2根，只來2根線不節省1根線嗎？
lijianmin123
級別: 略有小成
精華主題: 0
發帖數量: 143 個
工控威望: 256 點
下載積分: 5822 分
在線時間: 217(小時)
注冊時間: 2010-07-21
最后登錄: 2025-06-01
查看lijianmin123的 主題 / 回貼
1樓  發表于: 2011-10-21 10:22
這要看他的內部結構了，兩線的話一般電流輸入
hejian96
級別: 略有小成
精華主題: 0
發帖數量: 303 個
工控威望: 491 點
下載積分: 2229 分
在線時間: 118(小時)
注冊時間: 2010-12-07
最后登錄: 2012-12-05
查看hejian96的 主題 / 回貼
2樓  發表于: 2011-10-21 11:19
這個應該是2組線，2紅其實就是一根，2綠其實也是一根
znz43
工控職業已成回憶 只因愛好常回家園 樂此不疲
級別: 工控俠客

精華主題: 0
發帖數量: 1062 個
工控威望: 4905 點
下載積分: 7362 分
在線時間: 2571(小時)
注冊時間: 2010-06-24
最后登錄: 2025-08-01
查看znz43的 主題 / 回貼
3樓  發表于: 2011-10-21 11:28
Pt100一般只有兩根線，見過四根線的是兩組PT100合裝在一根不銹鋼管中，用表一量就知道了。
溫控表上來三根線，聯到PT100上有兩根線并頭，那是為了減少長線帶來的溫度測量誤差。
并頭的兩根線，一根是送電流到PT100，一根是取PT100上的信號電壓，避免長線電阻產生的壓降也加入到信號電壓中，增加誤差。
出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。
aabbcc296
級別: 論壇先鋒
精華主題: 0
發帖數量: 862 個
工控威望: 1255 點
下載積分: 6053 分
在線時間: 607(小時)
注冊時間: 2009-03-07
最后登錄: 2020-11-25
查看aabbcc296的 主題 / 回貼
4樓  發表于: 2011-10-21 13:02

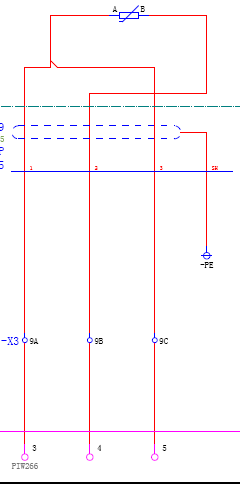

圖片：
引用
引用第4樓730114于2011-10-21 12:34發表的  :
你這是雙支熱電阻。就是里面裝了兩支熱電阻，一般用一支，一支備用。用萬用表量電阻紅綠之間有100多歐姆（電阻隨溫度變化。PT100就是0度時電阻100歐姆）的就是一支。來的三根線有一個是補償線，一般是+，-，com,三根線。-和com線短接。

請教：補償線是+，-，com,三根線的哪一根？接到S7300PLC的模擬量輸入模塊SM331的3，4，5分別是+，-，com,三根線的哪一根？
3.4.5是 S7300 模擬量輸入模塊  SM331-1KF02-0AB0的3.4.5接線端子。
[ 此帖被aabbcc296在2011-10-21 16:43重新編輯 ]
tjzhmjj
級別: 家園常客
精華主題: 0
發帖數量: 239 個
工控威望: 968 點
下載積分: 3531 分
在線時間: 184(小時)
注冊時間: 2010-01-09
最后登錄: 2025-05-16
查看tjzhmjj的 主題 / 回貼
5樓  發表于: 2011-10-21 19:07
你這是標準的鉑電阻3線制接線，只是多了一個屏蔽接線，是抗干擾的。屏蔽線一般只將一端接地。
