工控人家園 三菱工控論壇 QJ71C24N-R2串行通訊模塊與組態王通訊設置與接線圖

kstan

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看kstan的主題 / 回貼

樓主發表于: 2011-08-22 14:46

只看樓主 | 小中大

關于 QJ71C24N-R2串行通訊模塊與組態王的通訊。這幾天一直都沒有通訊上。已經翻閱了很多資料了！萬望各位高手指點

kstan

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看kstan的主題 / 回貼

1樓發表于: 2011-08-22 14:51

只看該作者 | 小中大

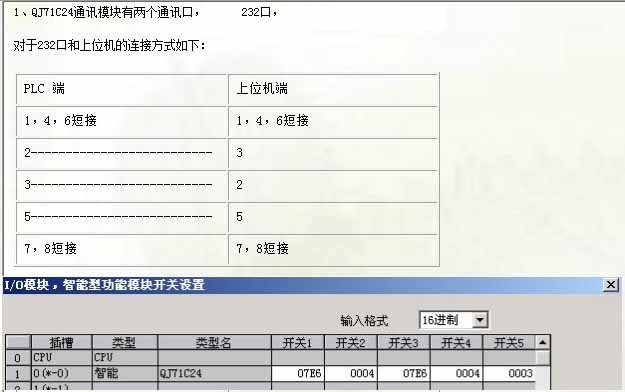

描述：232連線和模塊GX設置
圖片：

描述：QJ71C24N-R2 連線圖（三菱手冊）
圖片：

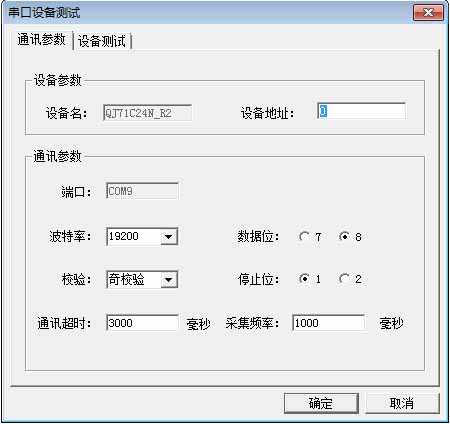

描述：串口設置
圖片：

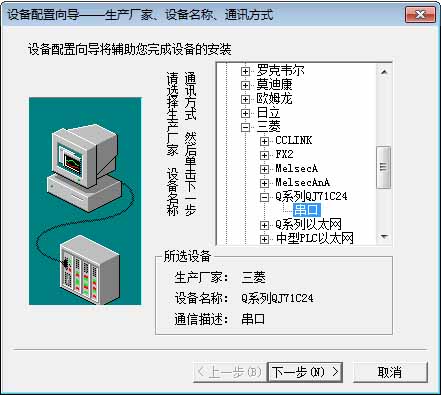

描述：在組態王上設置QJ71C24N驅動
圖片：

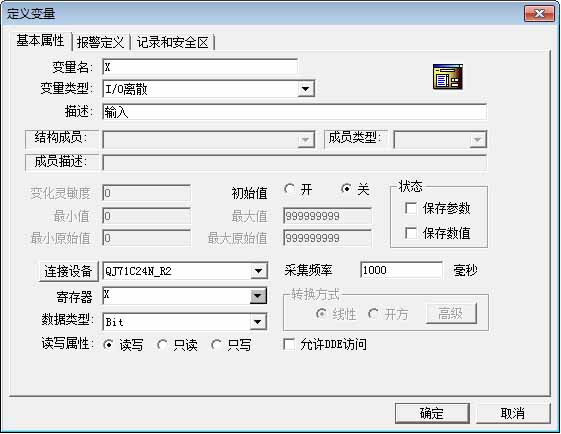

描述：定義了輸入X變量
圖片：

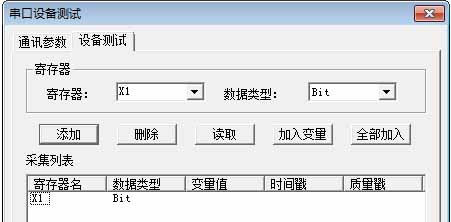

描述：通訊測試畫面
圖片：

經過一下的設置后，進入讀取I/O點的測試還是不成功。

kstan

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看kstan的主題 / 回貼

2樓發表于: 2011-08-22 19:07

只看該作者 | 小中大

我感覺是我的 USB轉RS232的數據線惹的禍！
因為我用GX軟件通過QJ71C24N通訊時，使用USB轉RS232的轉換數據線通訊不成功，但卸載了轉換數據線驅動后，再次通訊就可以了！

tuanailing

精細出真功

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 584 個
工控威望: 2254 點
下載積分: 1748 分
在線時間: 427(小時)
注冊時間: 2011-03-19
最后登錄: 2025-05-06
查看tuanailing的主題 / 回貼

3樓發表于: 2011-08-22 20:07

只看該作者 | 小中大

做工控，做人生

kstan

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看kstan的主題 / 回貼

4樓發表于: 2011-08-22 22:16

只看該作者 | 小中大

請問有哪位是有過通訊成功的經歷的呢！？讓我參照一下吧！！

kstan

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看kstan的主題 / 回貼

5樓發表于: 2011-08-22 23:25

只看該作者 | 小中大

弄了幾天還是通訊不上！請問有否付費的技術指導呢？請告知？ kstan@tom.com 或 QQ：53009658

duan5984

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 87 個
工控威望: 238 點
下載積分: 568 分
在線時間: 16(小時)
注冊時間: 2008-10-24
最后登錄: 2024-12-16
查看duan5984的主題 / 回貼

6樓發表于: 2012-05-27 15:07

只看該作者 | 小中大

沒用過，但是組態王不是可以直接和PLC通訊嗎。

good3310

級別: 探索解密

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 11 個
工控威望: 120 點
下載積分: 1008 分
在線時間: 1(小時)
注冊時間: 2012-05-08
最后登錄: 2017-07-27
查看good3310的主題 / 回貼

7樓發表于: 2012-05-27 22:57

只看該作者 | 小中大

組態王里面有幫助說的很清楚的 Q系列有以太網模塊的
