樓主發表于: 2011-08-05 00:17

只看樓主 | 小中大

圖片：

請教各位師傅們一個問題，我用FX2N的PLC加FX2N-485-BD的通訊板和三菱D700的變頻器實驗通訊遇見的問題請大師們指點

變頻器的參數設定如下：Pr79=1 Pr117=1 Pr118=96 Pr119=11 Pr120=2 Pr121=9999 Pr122=9999 Pr123=9999 Pr124=0

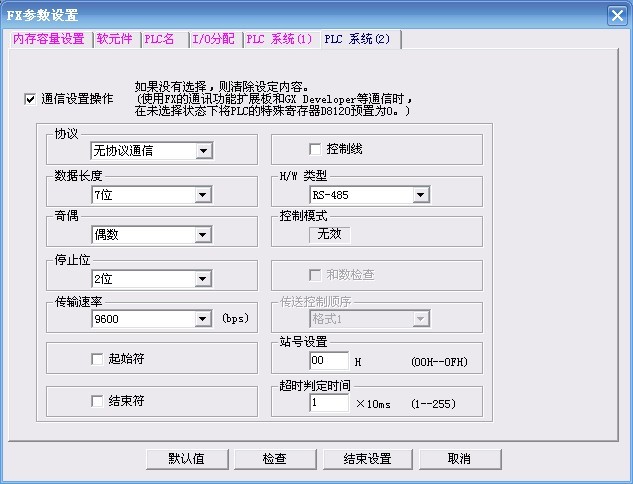

PLC設置和測試程序如下：但485通訊板的LED只有SD閃爍RD不亮請問是什么原因

[ 此帖被農村娃在2011-08-05 20:50重新編輯 ]

附件：

8888.rar (10 K) 下載次數:37
網站提示: 請不要用迅雷下載附件，容易出錯

rockyhuo

專業制造全伺服高速衛生巾機器

級別: 論壇先鋒

精華主題: 0
發帖數量: 1610 個
工控威望: 1929 點
下載積分: 4459 分
在線時間: 440(小時)
注冊時間: 2008-07-14
最后登錄: 2025-07-12
查看rockyhuo的主題 / 回貼

1樓發表于: 2011-08-05 08:46

只看該作者 | 小中大

使用專用協議通信1 就可以，變頻器支持的，其他的不用設，使用變頻器指令就可以。

上面的用無協議通信，首先無寫CRC校驗，而且你的程序都無發送指令，如何SD燈會亮？

變頻器中心放卷，可以穩定達到280M/分鐘線速度.
全伺服衛生巾、尿褲、護墊機機器項目合作，承接多功能衛生巾中包機制造，尿褲垛碼機制造
QQ:84818626
電話:18923140420

農村娃

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看農村娃的主題 / 回貼

2樓發表于: 2011-08-05 20:53

只看該作者 | 小中大

頂前面一點

農村娃

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看農村娃的主題 / 回貼

3樓發表于: 2011-08-06 20:55

只看該作者 | 小中大

熱心人呢？

a285794003

級別: 略有小成

精華主題: 0
發帖數量: 96 個
工控威望: 219 點
下載積分: 754 分
在線時間: 70(小時)
注冊時間: 2009-07-10
最后登錄: 2025-03-31
查看a285794003的主題 / 回貼

4樓發表于: 2011-08-06 22:16

只看該作者 | 小中大

我可以幫你調通QQ：285794003
