工控人家園 歐姆龍工控論壇 (已解決！)新人求助，CP1H+CIF12,RS485通信問題.

graydot

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 11 個
工控威望: 78 點
下載積分: 378 分
在線時間: 7(小時)
注冊時間: 2021-10-14
最后登錄: 2021-10-26
查看graydot的主題 / 回貼

樓主發表于: 2021-10-25 07:28

只看樓主 | 小中大

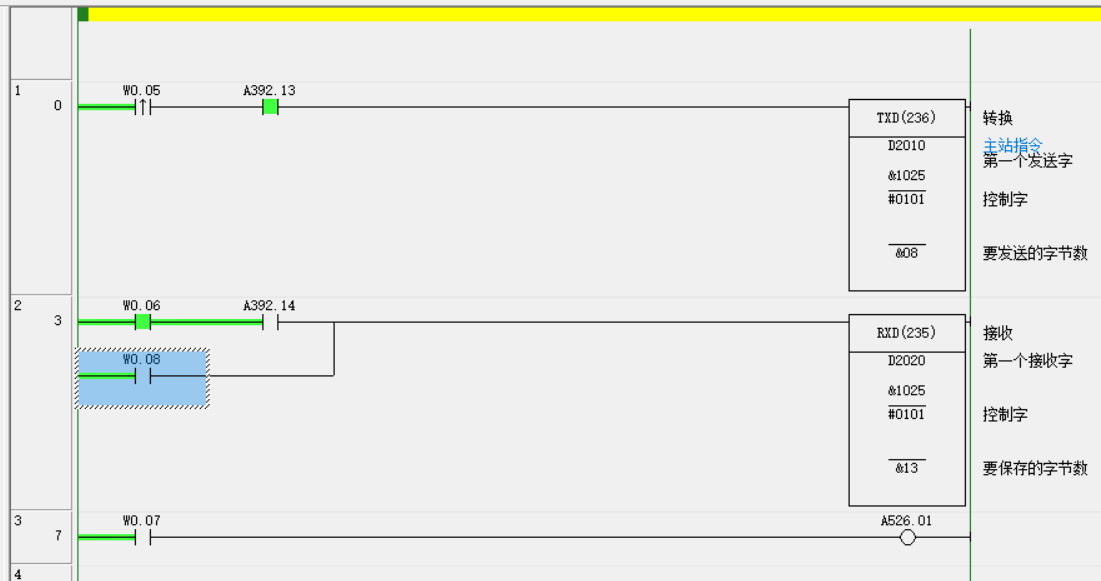

老師好我是CP1H+CIF12（RS485通信的，串行接口1），發送使用TXD，接收使用RXD命令，

發送：01 04 10 18 00 04 75 0E（75 0E為CRC） TXD D2010 #0101 &8
接收：01 04 08 01 23 45 67 01 23 45 67 4F 12(4F 12為CRC) RXD D2020 #0101 &13

傳送至PLC運行，發送時，A392.13自動變?yōu)镺N，串口助手接收信息正常，此時A392.13一直為ON，電腦串口助手發送相應數據，PLC側A392.14一直為oFF，A392.13一直為ON，串口單元板的燈也會亮，此時，不通過A392.14，直接觸發PLC的RXD指令，內存區可以看到接收到的數據，內容也是對的。想請教老師，我這個情況為什么A392.14不能夠變?yōu)镺N來自動收取數據呢？？？

經過自己的學習和對比，最后找到了原因，在沒有開始和結束碼的時候，接受端口是根據報文的字節數來識別的，以我上門為例：接收?qǐng)?bào)文是13個字節，在PLC串口1設置的結束字節填寫“13”，這樣串口才會完成接收任務，A392.14也就能正常復位了

[ 此帖被graydot在2021-10-25 19:09重新編輯 ]

本帖最近評分記錄：

下載積分:+5(金秋來) 真誠感謝！

下載積分:+1(貴港初學者) 感謝分享！
