azfeng
級別: 略有小成
精華主題: 0
發帖數量: 95 個
工控威望: 254 點
下載積分: 1331 分
在線時間: 61(小時)
注冊時間: 2008-12-03
最后登錄: 2025-05-15
查看azfeng的 主題 / 回貼
樓主  發表于: 2011-09-23 10:21
有一4-20MA模擬量輸出的紅外測溫傳感器，他的量程是0到500度，用的2AD模塊，PLC讀取出來的值是484，測量電流是4.9MA,我想問一下，這個484是多少度?現,在我是在室內溫度測量,大概溫度是28度,這個28度能跟4.9MA對應起來,
匯榮鋁業
級別: 網絡英雄

精華主題: 0
發帖數量: 1787 個
工控威望: 5348 點
下載積分: 21368 分
在線時間: 1606(小時)
注冊時間: 2009-07-21
最后登錄: 2025-05-10
查看匯榮鋁業的 主題 / 回貼
1樓  發表于: 2011-09-23 15:22
你的測量有誤差，2AD的分辨率是0到4000。你的模擬輸出是4到20毫安，那對應2AD的數字量就是800到4000。安你測量的4.9毫安的電流那PLC讀取的數字量應該是980。測量的溫度是0到500，那1度對應的數字量是8，最后的溫度是122.5度。你測量的誤差太大了。如果按照PLC讀取的數字量計算，那 溫度是60.5度。 .要是按照28度計算，那PLC讀取的數字量應該是224。
[ 此帖被匯榮鋁業在2011-09-23 15:28重新編輯 ]
znz43
工控職業已成回憶 只因愛好常回家園 樂此不疲
級別: 工控俠客

精華主題: 0
發帖數量: 1059 個
工控威望: 4902 點
下載積分: 7356 分
在線時間: 2563(小時)
注冊時間: 2010-06-24
最后登錄: 2025-05-16
查看znz43的 主題 / 回貼
2樓  發表于: 2011-09-23 17:00
FX2N-2AD的出廠設置是按0－10V對應0－4000的輸出，如要輸入4－20ma，必須對模塊上的偏置量和增益量進行調整，使4－20ma對應0－4000.
從484數字看，樓主顯然沒經過調正。
從4.9ma看，傳感器輸出正常。
（4.9－4）/（20－4）×500＝28.125度
出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。
azfeng
級別: 略有小成
精華主題: 0
發帖數量: 95 個
工控威望: 254 點
下載積分: 1331 分
在線時間: 61(小時)
注冊時間: 2008-12-03
最后登錄: 2025-05-15
查看azfeng的 主題 / 回貼
3樓  發表于: 2011-09-24 08:43
2AD模塊是新的,第一次接入4-20MA需要調節偏置和增益嗎,那這可為難了,要拿什么來調呢?
znz43
工控職業已成回憶 只因愛好常回家園 樂此不疲
級別: 工控俠客

精華主題: 0
發帖數量: 1059 個
工控威望: 4902 點
下載積分: 7356 分
在線時間: 2563(小時)
注冊時間: 2010-06-24
最后登錄: 2025-05-16
查看znz43的 主題 / 回貼
4樓  發表于: 2011-09-24 09:21

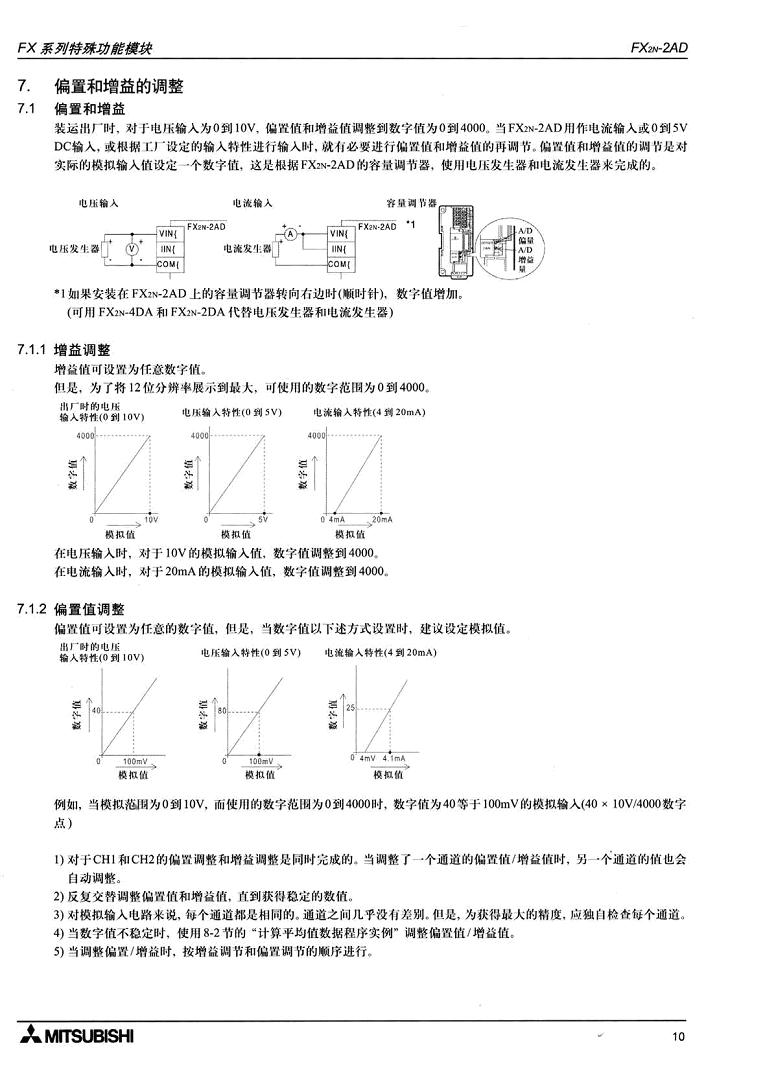

圖片：
給你調整方法
出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。
rockey
級別: 略有小成
精華主題: 0
發帖數量: 327 個
工控威望: 495 點
下載積分: 45917 分
在線時間: 1219(小時)
注冊時間: 2008-11-24
最后登錄: 2025-05-14
查看rockey的 主題 / 回貼
5樓  發表于: 2011-09-24 09:36
2AD出廠設置是0-10V的，如果模擬量是4-20MA或0-5V的話要進行偏置和增益的調準的
550374389
！！！
級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2024-10-11
查看550374389的 主題 / 回貼
6樓  發表于: 2011-09-24 10:22
學習學習
