工控人家園 三菱工控論壇 關于掃描周期的問題求教

愚公移山

可解FPX，FPXH，FP0R，FP0H

級別: 論壇先鋒

精華主題: 1 篇
發帖數量: 770 個
工控威望: 1037 點
下載積分: 2086 分
在線時間: 485(小時)
注冊時間: 2008-01-26
最后登錄: 2025-06-02
查看愚公移山的主題 / 回貼

樓主發表于: 2010-08-22 08:44

只看樓主 | 小中大

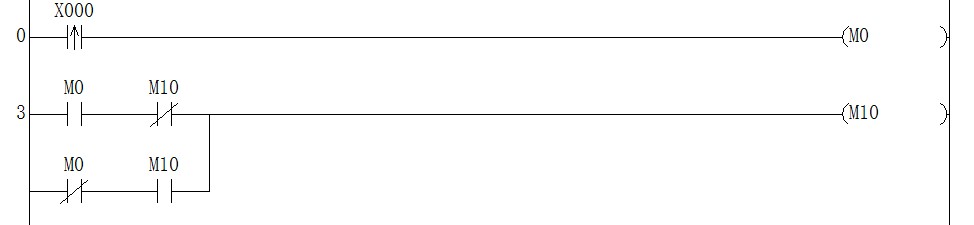

圖片：

請大家分析下這兩個程序各觸點在一個掃描周期內具體怎么完成動作的，我覺得用繼電器這樣接的話好像不可能會實現這個動作，怎么感覺越學得久了越糊涂了一樣！望大家不吝指教！謝謝！

[ 此帖被愚公移山在2010-08-22 08:56重新編輯 ]

方譚

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看方譚的主題 / 回貼

1樓發表于: 2010-08-22 10:21

只看該作者 | 小中大

這個電路利用PLC的掃描周期實現功能M10交替動作的,當按下X0,M0的一個掃描周期動作,當M0動作通過M10的常閉使M10動作.當下個周期來的時間,M0失電,M0的常閉串聯M10的常開使M10維持有電,
當再次按下X0的M0一個周期動作,M0的常閉斷開,使M10失電.

本帖最近評分記錄：

下載積分:+5(愚公移山) 熱心助人

meiyouleya

天黑路滑，社會復雜�。�！

級別: 略有小成

精華主題: 0
發帖數量: 385 個
工控威望: 422 點
下載積分: 1377 分
在線時間: 119(小時)
注冊時間: 2006-11-01
最后登錄: 2021-08-13
查看meiyouleya的主題 / 回貼

2樓發表于: 2010-08-23 08:18

只看該作者 | 小中大

直接調用一條交替指令就搞定了

supeuse

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看supeuse的主題 / 回貼

3樓發表于: 2010-08-28 21:11

只看該作者 | 小中大

繼電器電路的觸點是同時動作的,PLC程序是逐行掃描執行的,
元件線圈接通后,在元件線圈后面的程序中的觸點逐行動作,在元件線圈之前的觸點在下一個掃描周期才執行,
初學者,我是這樣理解的,說得不對請指正
