硬件：FX5UPLC 4臺 威倫MT8070IH觸摸屏1臺 8口&交換機一臺

1.PLC設置

1.1點擊:導航-參數-FX5UPLC-模塊參數-以太網端口
PLC1的IP地址設置為192.168.3.251
PLC2的IP地址設置為192.168.3.252
PLC3的IP地址設置為192.168.3.253
PLC4的IP地址設置為192.168.3.254

1


1.2點擊詳細設置，右方窗口選擇以太網設備（通用）-SLMP連接設備，直接拖放到網絡組態界面，IP地址為PLC各自的地址，端口號默認4999.完成后保存，下載（PLC參數要勾選）

2


2.HMI設置

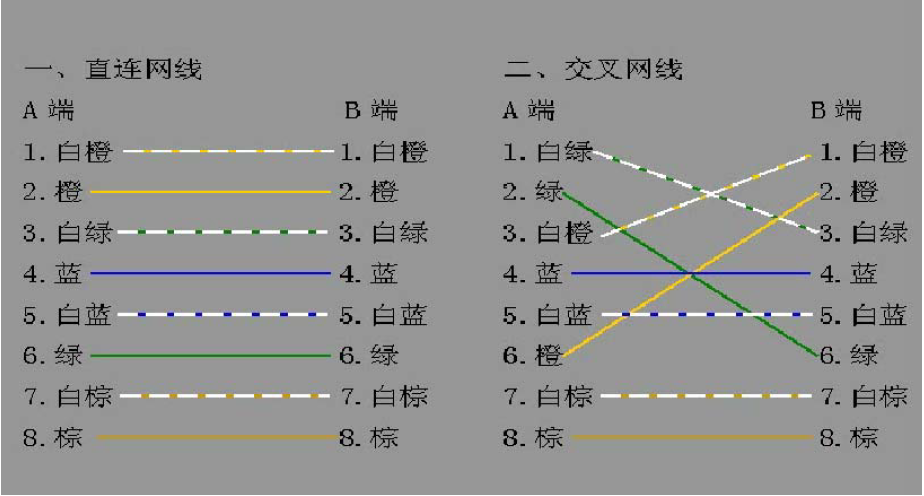

2.1網線的制作：如果是一臺PLC和屏直接相連接，可以不使用交換機，網線的接法使用交叉接法；如果通過交換機和屏相連接，要使用直連網線的接法。

3


2.2HMI參數設置，PLC選擇為FX5U(Ethrenet)

4

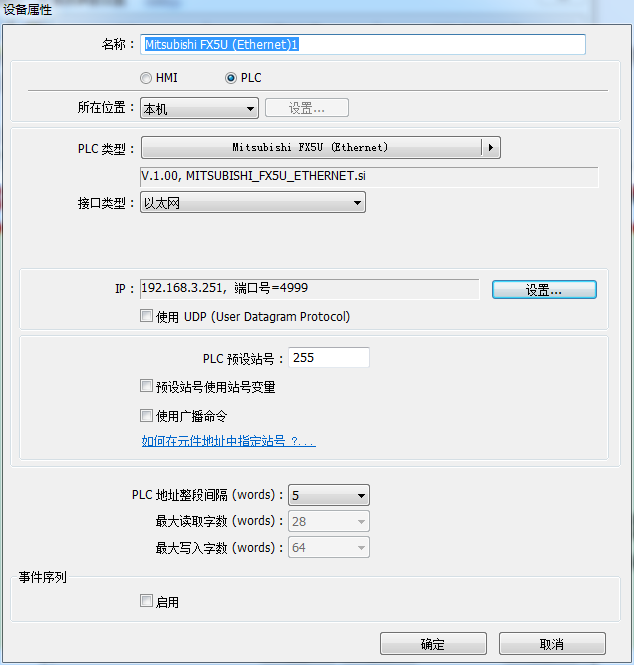

2.3HMI中PLC的參數

5


  6


2.4HMI的本地IP地址設置， 在觸摸屏界面選擇系統設置工具條，輸入密碼（默認為為111111）選擇TCP/IP，將觸摸屏地址設置為和PLC同一網段并且不能和PLCIP地址重復，比如192.168.3 .250

設置完成！！！

FX5U 木有用過 感覺咋樣

引用

引用第1樓shown214于2016-08-03 16:27發表的  :
FX5U 木有用過 感覺咋樣

跟3U指令基本都兼容，集成以太網口，RS485，2路模擬量輸入，1路模擬量輸出，晶體管脈沖發送點有4 個，最高頻率可以達到200K，個人感覺功能還是比較強大的。

引用

引用樓主jum1982于2016-08-03 15:34發表的 三菱FX5U與威倫MT8070IH以太網通訊例 :
硬件：FX5UPLC 4臺 威倫MT8070IH觸摸屏1臺 8口&交換機一臺

1.PLC設置

1.1點擊:導航-參數-FX5UPLC-模塊參數-以太網端口
.......

樓主，如果用485通訊的話，協議格式選哪個？

學習了，謝謝樓主

FX5U不支持SFC編程，有點小遺憾。

學習了，謝謝。

及時雨

謝謝分享

這方法可以適用於支援任何 支援 "Q系列"乙太網路(拿來支援5U使用)
,但HMI端為16進為 5U位8進位

學習一下以太網通訊
