樓主  發表于: 2011-10-27 19:13
大家好，最近裝了組態王6.55軟件，但是在與PLC通訊時出了點問題，導致組態王無法正常控制以及顯示結果。
之前PLC與電腦通訊是沒有問題的，程序都能正常下載并執行。
論壇里肯定有用過組態王的前輩，希望可以指導一下，看看到底是哪出了問題。
我的電腦系統是WIN7的，組態王軟件是6.55版本，PLC為S7-200（LD-CPU224-2DR），

這個是設置。

設置數據詞典。

設置運行系統。

P1的畫面。按下啟動會亮，按下關斷會滅。

這是演示情況。指示燈是一直亮的，并且按鍵不起作用。

這個是測試程序，M0.0對應啟動按鈕，M0.2對應關斷，Q0.0對應指示燈（電機）。

對應系統塊的設置，只是改了波特率。

這是組態王信息窗口的提示。
小五仔
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看小五仔的 主題 / 回貼
1樓  發表于: 2011-10-27 19:16
描述：這個是設置。
圖片：

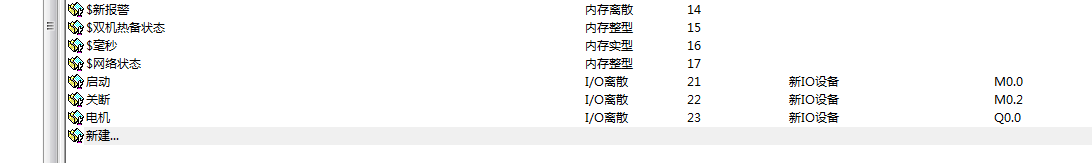

描述：設置數據詞典。
圖片：
描述：設置運行系統。
圖片：
描述：P1的畫面。按下啟動會亮，按下關斷會滅。
圖片：

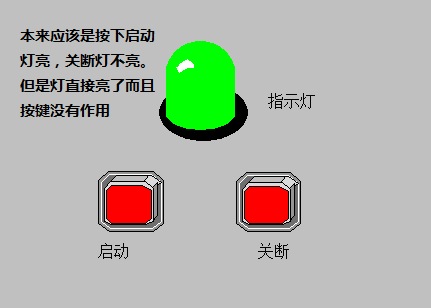

描述：這是演示情況。指示燈是一直亮的，并且按鍵不起作用。
圖片：

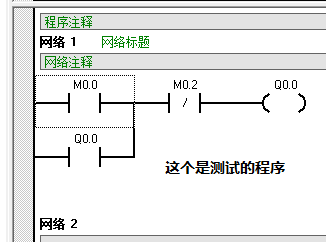

描述：這個是測試程序，M0.0對應啟動按鈕，M0.2對應關斷，Q0.0對應指示燈（電機）。
圖片：
描述：對應系統塊的設置，只是改了波特率。
圖片：
描述：這是組態王信息窗口的提示。
圖片：
圖片貌似顯示不了，我上傳附件了。
張紅牌
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看張紅牌的 主題 / 回貼
2樓  發表于: 2011-10-27 19:17
大哥，你的圖片都看不到呀！
張紅牌
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看張紅牌的 主題 / 回貼
3樓  發表于: 2011-10-27 19:23
你的PLC上的Q0.0輸出指示燈亮嗎？
小五仔
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看小五仔的 主題 / 回貼
4樓  發表于: 2011-10-27 19:38
Q0.0是對應著指示燈，啟動按鈕按下亮（按鈕設置為按下彈起切換）。
yedong130
級別: 探索解密
精華主題: 0
發帖數量: 3 個
工控威望: 120 點
下載積分: 590 分
在線時間: 6(小時)
注冊時間: 2011-09-14
最后登錄: 2013-05-10
查看yedong130的 主題 / 回貼
5樓  發表于: 2011-10-28 16:29
通訊錯誤，主要是你的組態王設置不正確
yedong130
級別: 探索解密
精華主題: 0
發帖數量: 3 個
工控威望: 120 點
下載積分: 590 分
在線時間: 6(小時)
注冊時間: 2011-09-14
最后登錄: 2013-05-10
查看yedong130的 主題 / 回貼
6樓  發表于: 2011-10-28 16:35
因?yàn)橛袝r(shí)候升級后驅動，軟件環境變化了，我的也是6.55，ppi或者以太網，都可以的，主要是ppi時通訊地址設置為0，以太網時是192.168.0.11:0，都沒問題。建議更改通訊地址、升級驅動。
yedong130
級別: 探索解密
精華主題: 0
發帖數量: 3 個
工控威望: 120 點
下載積分: 590 分
在線時間: 6(小時)
注冊時間: 2011-09-14
最后登錄: 2013-05-10
查看yedong130的 主題 / 回貼
7樓  發表于: 2011-10-28 16:39
還有一個就是M 中間繼電器的狀態問題，因?yàn)镸為掉電后狀態保存，所以，plc重新運行后，m0.1或m0.2狀態保持不變，所以程序編制時應首先設置m繼電器狀態
hejian96
級別: 略有小成
精華主題: 0
發帖數量: 303 個
工控威望: 491 點
下載積分: 2229 分
在線時間: 118(小時)
注冊時間: 2010-12-07
最后登錄: 2012-12-05
查看hejian96的 主題 / 回貼
8樓  發表于: 2011-10-31 09:19
你的組態信息窗口上顯示的，打開通訊設備失敗。你檢查組態王的設置。應該是組態王和PLC沒有通訊上
ebepower
級別: 略有小成
精華主題: 0
發帖數量: 102 個
工控威望: 251 點
下載積分: 483 分
在線時間: 159(小時)
注冊時間: 2008-04-05
最后登錄: 2025-07-04
查看ebepower的 主題 / 回貼
9樓  發表于: 2011-10-31 15:05
到亞控網站下載個S7 USBPPI控件 即可解決。前些日也遇到過此類情況。
zhumen
級別: 略有小成
精華主題: 0
發帖數量: 144 個
工控威望: 266 點
下載積分: 982 分
在線時間: 104(小時)
注冊時間: 2011-09-08
最后登錄: 2025-06-06
查看zhumen的 主題 / 回貼
10樓  發表于: 2011-10-31 20:04
看看了啊
磊
文名
埋頭苦學
級別: 網絡英雄
精華主題: 0
發帖數量: 407 個
工控威望: 5172 點
下載積分: 13142 分
在線時間: 290(小時)
注冊時間: 2011-08-02
最后登錄: 2025-04-09
查看文名的 主題 / 回貼
11樓  發表于: 2011-11-09 09:18
進來學習學習。我還沒試過呢。一直都是用三菱的做實驗
