樓主  發表于: 2010-05-17 13:05
圖片:
圖片:
哪位大哥有PLC控制交流電機調速控制系統  資料 小弟感激不盡

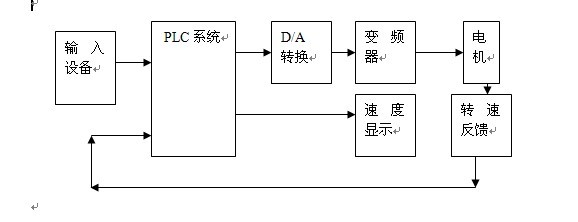

1、PLC控制交流電機調速控制系統簡介 (見最下面,回復1圖)

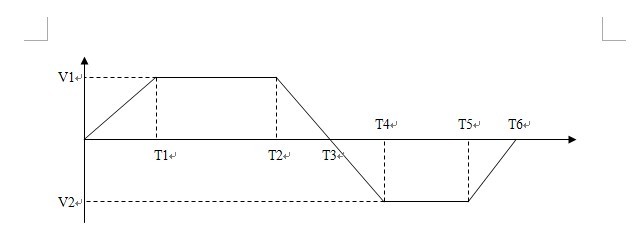

輸入設備向PLC系統提供設置參數,PLC系統將輸入設備的給定信號和轉速反饋信號進行PID運算,通過變頻器控制電機調速運行,同時PLC提供數碼轉速顯示,系統運行曲線如下:

(見最下面,回復2圖)
0--T1  電機勻速加速到速度V1
T1-T2  電機保持恒速V1
T2-T3  電機勻速減速到0
T3-T4  電機反向勻速加速到V2
T4-T5  電機保持反向恒速V2
T5-T6  電機反向勻速減速到0
參數V1、V2、T1、T2、T3、T4、T5、T6有輸入設備設置并調整。
2、擬解決的重點問題
(1) 輸入設備的使用與編程。
(2) PID調節運算編程。
(3) 運行曲線的產生程序。
(4) 轉速的顯示硬件和程序。
(5)D/A轉換器的使用。
(6)變頻器的使用。
(7) 轉速反饋的產生。
3、主要技術指標及要求
(1)    電機采用100-300三相交流電動機,額定電壓為220V/50Hz,額定轉速1400轉/分。
(2)    調速范圍D=1000:100
(3)    靜差率S=0.02;
(4)    速度顯示誤差2轉/分;
(5)    速度顯示響應時間小于0.5秒。
(6)    所有參數可在現場根據要求調整。
(7)    具有完善的保護功能。
4、主要設備
(1)FX2N 型PLC
(2)FX2DA 型D/A轉換器
(3)觸摸屏設備
(4)變頻器
(5)電動機
(6)計算機及編程軟件
(7)轉速表
guochaojun
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看guochaojun的 主題 / 回貼
1樓  發表于: 2010-05-17 13:10
圖片:

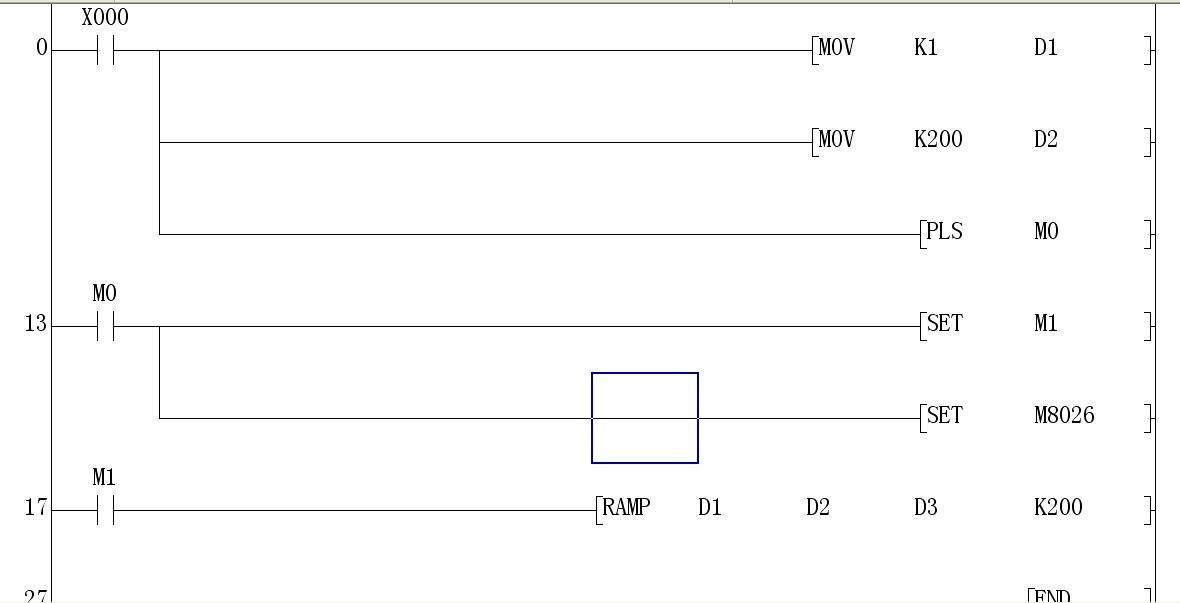

下邊的定時中斷  怎么編?
guochaojun
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看guochaojun的 主題 / 回貼
2樓  發表于: 2010-05-17 14:25
沒人會嗎?
