樓主  發表于: 2009-10-07 15:06
圖片:
最近我在網上下了一個電氣繪圖軟件PCSELCAD 10.03,想學一下,可在繪圖發現結點居然會變成分叉開的形式,弄了半天還是整不明白,簡直瘋掉了,
請哪位用過的朋友指點,謝謝!
樣式如附件所示

(軟件是在趣盤里下的,繪圖完成后,在更新清單時報錯,“數據庫區域descript不存在”無法出清單)
[ 此帖被fire51在2009-10-07 17:25重新編輯 ]

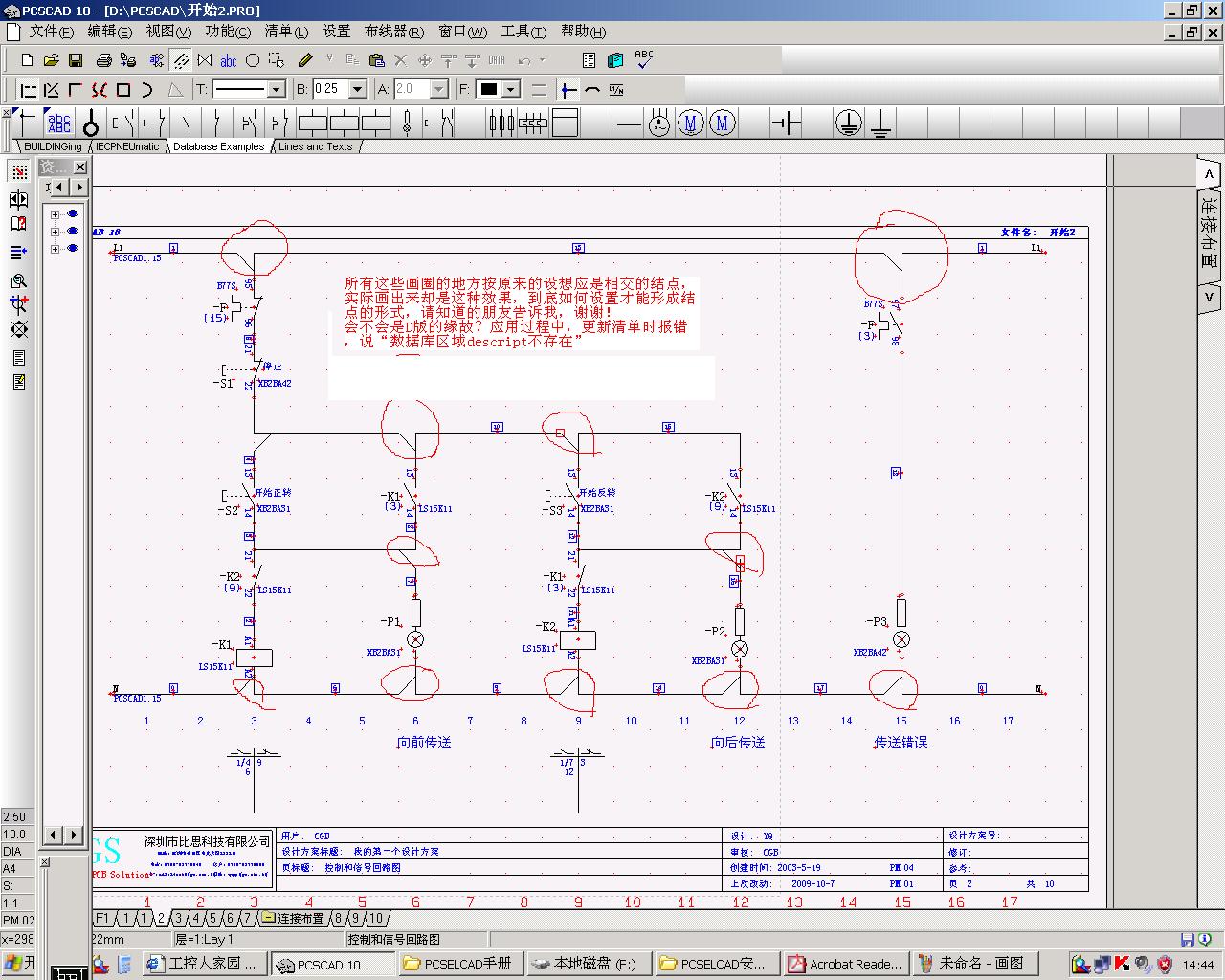

描述:出錯的圖示
附件: 圖片.rar (159 K) 下載次數:26
網站提示: 請不要用迅雷下載附件,容易出錯
fire51
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看fire51的 主題 / 回貼
1樓  發表于: 2009-10-07 15:08
請知道的朋友一定要告訴我啊
fire51
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看fire51的 主題 / 回貼
2樓  發表于: 2009-10-07 15:40
會不會是放置器件時把“布線器”激活的緣故,不激活“布線器”,放在圖面上可是一個個孤立的無件,得重新加線條連接

請會的朋友上來冒個泡吧,我想應該是一層窗戶紙的問題,先謝謝了!
fire51
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看fire51的 主題 / 回貼
3樓  發表于: 2009-10-07 17:20
哈哈!終于被我自已發現問題了,原來在“設置/設置/工程數據”菜單欄下,有一個“正確的裝配圖”這個小方框怎么被我胡亂選中了,結果造成了這種古怪的結點樣式,把那個勾去掉,再加入原件就不會這樣了。

但是清單不能更新的問題還是不行,也許是版本數據庫或者文件不全吧,畢竟是D 版嘛,不能要求太高
mythic
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看mythic的 主題 / 回貼
4樓  發表于: 2009-10-08 16:37
清單不能更新應該是LZ自己的問題,準確點說就是你的清單數據區域跟數據庫的對應區域沒設置對,你可以根據你的設計需要,在數據庫添加對應區域,然后通過軟件的數據庫設置進行配置,具體在你下的軟件里有個詳細的數據庫設置PDF文檔,可以參照里面的自行配置
ljl5130
中國工控!雄起!
級別: 略有小成
精華主題: 0
發帖數量: 470 個
工控威望: 487 點
下載積分: 2266 分
在線時間: 285(小時)
注冊時間: 2008-07-18
最后登錄: 2025-04-16
查看ljl5130的 主題 / 回貼
5樓  發表于: 2009-10-08 18:52
昨天下載了這個試用一下但很不習慣!感覺比CAD還是差了一些!
leiguosheng
互相幫助共同進步
級別: 略有小成
精華主題: 0
發帖數量: 158 個
工控威望: 340 點
下載積分: 788 分
在線時間: 156(小時)
注冊時間: 2008-09-10
最后登錄: 2024-02-27
查看leiguosheng的 主題 / 回貼
6樓  發表于: 2009-10-08 19:50
可不可以發一份給我啊  ,我不怎么會CAD.我的郵箱是leiguosheng0505@126.com
