樓主  發表于: 前天

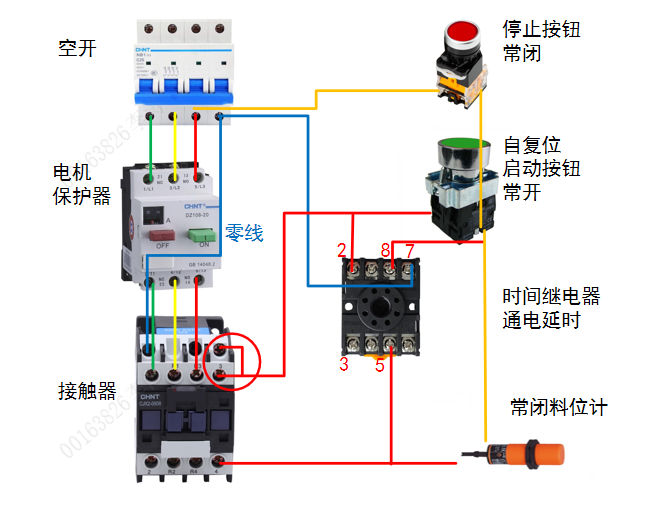

圖片:
①按下啟動,接觸器吸合;
②時間繼電器運行,并保持接觸器自鎖;
③計時到了,料位計如果沒觸發,接觸器繼續吸合,傳感器觸發了,則接觸器斷開
wang620
級別: 略有小成
精華主題: 0
發帖數量: 165 個
工控威望: 211 點
下載積分: 5364 分
在線時間: 105(小時)
注冊時間: 2021-04-27
最后登錄: 2025-07-11
查看wang620的 主題 / 回貼
1樓  發表于: 前天
看圖沒啥問題,時間繼電器姐的是常閉馬?
樓主留言:
是的,接的常閉,延時斷開
sail88
傻傻滴什么都不懂
級別: 略有小成
精華主題: 0
發帖數量: 192 個
工控威望: 297 點
下載積分: 3255 分
在線時間: 450(小時)
注冊時間: 2020-08-09
最后登錄: 2025-07-11
查看sail88的 主題 / 回貼
2樓  發表于: 前天
如果啟動了,接近開關沒料OFF,時間繼電器(5.8腳是常開?常閉?)如果是OFF,啟動不能自鎖,時間繼電器要時間跳轉。
若不0秒跳轉,那沒有必要裝時繼吧。
樓主留言:
時間繼電器接的常閉,延時斷開;目的是一段時間內屏蔽傳感器,啟動一段時間
寒冮孤叟zxz
級別: 略有小成
精華主題: 0
發帖數量: 15 個
工控威望: 235 點
下載積分: 2496 分
在線時間: 31(小時)
注冊時間: 2025-03-19
最后登錄: 2025-07-11
查看寒冮孤叟zxz的 主題 / 回貼
3樓  發表于: 昨天
引用
引用樓主lit25444于2025-07-10 15:48發表的 大家看下這個接線圖有沒有問題 :
①按下啟動,接觸器吸合;
②時間繼電器運行,并保持接觸器自鎖;
③計時到了,料位計如果沒觸發,接觸器繼續吸合,傳感器觸發了,則接觸器斷開

時間繼電器和物料檢測光電并聯,目標時間不到,光電斷開接觸器主電路不會斷開8一5通
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1299 個
工控威望: 6130 點
下載積分: 55846 分
在線時間: 1137(小時)
注冊時間: 2012-04-24
最后登錄: 2025-07-11
查看john42tw的 主題 / 回貼
4樓  發表于: 昨天
應該可以
那時年少
級別: 工控俠客
精華主題: 0
發帖數量: 591 個
工控威望: 2253 點
下載積分: 28536 分
在線時間: 1291(小時)
注冊時間: 2021-03-24
最后登錄: 2025-07-11
查看那時年少的 主題 / 回貼
5樓  發表于: 昨天
問題:當時間繼電器還沒到,8-5常閉保持讓接觸器自鎖,此階段料位感應到后也無法斷開接觸器。
樓主留言:
要的就是用時間繼電器屏蔽料位感應一段時間
covlse
級別: 論壇先鋒
精華主題: 0
發帖數量: 574 個
工控威望: 1436 點
下載積分: 76 分
在線時間: 157(小時)
注冊時間: 2016-05-14
最后登錄: 2025-07-11
查看covlse的 主題 / 回貼
6樓  發表于: 昨天
這個圖  畫的有問題
不懈努力,一切皆有可能...沖吧 少年
znz43
工控職業已成回憶 只因愛好常回家園 樂此不疲
級別: 工控俠客

精華主題: 0
發帖數量: 1060 個
工控威望: 4903 點
下載積分: 7358 分
在線時間: 2568(小時)
注冊時間: 2010-06-24
最后登錄: 2025-07-11
查看znz43的 主題 / 回貼
7樓  發表于: 昨天
為什么不畫原理圖而畫實物接線圖?
樓主留言:
場區水平不高,只能看懂這個
出門打工難,打工學藝難,學藝拜師難,找到好師傅更難。
贈人玫瑰,手留余香。舍得舍得,有舍才有得。
sail88
傻傻滴什么都不懂
級別: 略有小成
精華主題: 0
發帖數量: 192 個
工控威望: 297 點
下載積分: 3255 分
在線時間: 450(小時)
注冊時間: 2020-08-09
最后登錄: 2025-07-11
查看sail88的 主題 / 回貼
8樓  發表于: 昨天
[quote]引用第2樓sail88于2025-07-10 22:44發表的  :
如果啟動了,接近開關沒料OFF,時間繼電器(5.8腳是常開?常閉?)如果是OFF,啟動不能自鎖,時間繼電器要時間跳轉。
若不0秒跳轉,那沒有必要裝時繼吧。
看錯
[ 此帖被sail88在2025-07-11 20:27重新編輯 ]
